Описание

Altera, ПЛИС MAX II макетная плата CPLD EPM1270 + 6 аксессуар модуль Наборы = OpenEPM1270 посылка A

Макетная плата CPLD, разработанная для серии ALTERA MAX II, имеет встроенный EPM1270, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.

OpenEPM1270 посылка в Altera, ПЛИС MAX II макетная плата CPLD EPM1270+ 6 аксессуар модуль Наборы = OpenEPM1270 посылка A

Обзор

OpenEPM1270-это макетная плата CPLD с устройством EPM1270. Он поддерживает Дополнительное расширение с различными дополнительными досками аксессуаров для специфического применения. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами серии ALTERA MAX II CPLD.

What's On Board

OpenEPM1270 посылка в Altera, ПЛИС MAX II макетная плата CPLD EPM1270+ 6 аксессуар модуль Наборы = OpenEPM1270 посылка A

EPM1270:Встроенное CPLD устройство, которое имеет следующие особенности: Рабочая частота:50 МГц Операционной Напряжение:1,5-3,3 V Посылка:QFP144 Ввода/вывода:116 LEs:1270, эквивалент 4000 Логические шлюзы Отладки/программирования:Джтаг AMS1117-3.3:3,3 V регулятор напряжения Мощность переключатель Мощность индикатор Светодиоды:Удобно для указания статуса ввода/вывода и/или состояния запуска программы Джойстик:Пять положений Кнопка сброса Зуммер 8 Интерфейс I/Os:Для подключения аксессуаров 16 Интерфейс I/Os:Для подключения аксессуаров 8 Интерфейс I/Os:Для подключения аксессуаров 32 Интерфейс ввода/ОС:Для подключения аксессуаров

Для интерфейса 9-12:Возможно эмуляция интерфейсов как Однопроводной, USART, I2C, SPI, PS/2 и т. д.

1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. Персонаж ЖК-дисплей интерфейс:Для подключения ЖК-дисплея, например ЖК 1602 (5 В Синяя подсветка) в упаковке B 5 V DC jack Интерфейс JTAG:Для программирования/отладки MCU штыревый разъем:Все контакты MCU доступны на дополнительные разъемы для дальнейшего расширения Светодиоды джемпер Зуммер джемпер

Для перемычки 18-19:

Короткий Джемпер для подключения к I/Os, используемому в коде примера Откройте перемычку для подключения к другим разъемы в ассортименте с помощью перемычек

Фото

OpenEPM1270 посылка в Altera, ПЛИС MAX II макетная плата CPLD EPM1270+ 6 аксессуар модуль Наборы = OpenEPM1270 посылка A

OpenEPM1270 макетная плата

Подключение к LCD1602

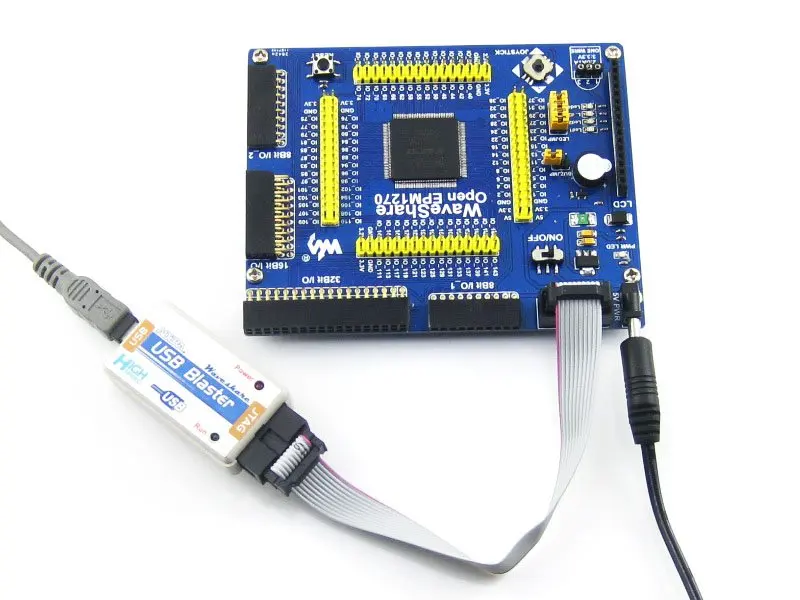

Подключение к USB бластер

Подключение к различные периферийные устройства

Подключение к USB плата UART via UART

Подключение к 8 сегментный светодиодный плате через 16I/Os

8 кнопочных кнопок на 8 интерфейсах I/Os

Подключение к 5 IO клавиатуры

4x4 клавиатура на 8 I/Os интерфейсе

Подключение к плата EEPROM через IPC

Подключение к плате VGA PS2

Подключение к любой вспомогательной плате, которая вам нужна

Примечание: OpenEPM1270 не интегрирует любую функцию программирования/отладки, требуется программист/дебюгер.

Примеры

OpenEPM1270 поставляется с различными кодами для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство	Описание продукта:	Интерфейс	Verilog	VHDL
AT24CXX	EEPROM	I2C	Y	Y
FM24CXX	Фрам	I2C	Y	Y
DS18B20	Температура датчик	1-проводной	Y	Y
SP3232	Последовательной связи	UART	Y	Y
SP3485	Последовательной связи	UART	Y	Y
PL2303	USB UART	UART	Y	Y
CY7C68013A	USB устройство	USB	Y
Зуммер	Звуковое устройство	1I/O (PWM)	Y	Y
PS/2 клавиатуры	Вход устройства	PS/2	Y	Y
Одной кнопки	Вход устройства	----	Y	Y
4x4 клавиатуры	Вход устройства	8I/Os	Y	Y
Джойстик	Вход устройства	5I/Os	Y	Y
Светодиодный	Дисплей устройства	----	Y	Y
8 сегментный светодиодный	Дисплей устройства	13I/Os	Y	Y
Монитор с видеографической матрицей	Дисплей устройства	VGA	Y	Y
Персонаж ЖК-дисплей	Дисплей устройства	11I/Os	Y	Y

Отладки/программирования интерфейса

OpenEPM1270 интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Pin-код	Название сигнала	Описание продукта:
1	TCK	Часы сигнала
2	GND	Заземления сигнала
3	TDO	Данных от устройства
4	VCC (многоцел)	Цель блок питания
5	TMS	Джтаг государственного управления машиной
6	NC	Без подключения
7	NC	Без подключения
8	NC	Без подключения
9	TDI	Данные устройства
10	GND	Заземления сигнала

Джтаг заголовок

OpenEPM1270 посылка в Altera, ПЛИС MAX II макетная плата CPLD EPM1270+ 6 аксессуар модуль Наборы = OpenEPM1270 посылка A

Развития ресурсы

Сопутствующее программное обеспечение (Quaters II и т. д.) Код демонстрационной версии (Verilog и VHDL) Схема (PDF) Документы разработки CPLD (таблицы и т. д.) Вики:Www.waveshare.com/wiki/OpenEPM1270

Посылка содержит

В"Стандартный посылка"И"Набор аксессуаров"Ниже представлены в комплекте.

Стандартный посылка

Макетная плата OpenEPM1270 x 1 4-контактный провод х 2 2-контактный провод x 2 Кабель питания USB x 1

Аксессуар Панели посылка

Кабель USB типа A для Mini-B x 1 PL2303 USB плата UART (мини) x 1 LCD1602 (5 V Синяя подсветка) x 1 AT24CXX плата EEPROM x 1 DS18B20 x 1 Плата VGA PS2 x 1 CY7C68013A USB плата (мини) x 1
