Orientek T43 Сращивание машина + SV20A 1310/1550nm 32/30dB SM OTDR

1. Машина для сращивания Orientek T43

Параметры:

Метод выравнивания	Ядро IPAS для выравнивания ядра (система выравнивания изображения)
Применимо волокон	SMF (ITU-T G.652), MMF (ITU-T G.651), DSF (ITU-T G.653), NZDSF (ITU-T G.655), EDFA, EI980, сплайсинга доступны с другой тип волокна (SM/MM), ITU-T G.657
Совместимость волокна/кабеля	3,0 мм/0,9 мм/0,25 мм/плоский/Drop кабель
Волокно колет длина	250 мкм (пальто): 8 ~ 16 мм, 900мкм: 16 мм
Типичные соединяют потерю	SMF: 0,02 дБ, MMF: 0,01 дБ, DSF: 0,04 дБ, NZDSF: 0,04 дБ
Обратные потери	Менее-60dB
Время сращивания	Соединение: типичное 9sec, тепло трубки: типичное 30sec с трубкой S-160 (60 мм)
Программа	Режим соединения: 100, режим нагрева: 50
Хранение сращивания результат	4000 результаты
Рабочая высота	0 ~ 5000 м над уровнем моря
Рабочее состояние	-10 ℃ до 50 ℃, влажность: 95%, без конденсации
Условия хранения	От-40 ℃ до 80 ℃, от 0 до 95% RH
Защита	Ветер 15 м/с, ударопрочный, водостойкий, пылезащитный
Размер, Вес	2,2 Вт 130л 135 ч (включая монитор), 130 кг (исключая аккумулятор)
Терминал	USB, внешний Мощность
Мощность	Батарея DC 14,8 V (7800 mAh), адаптер переменного тока 100 ~ 240 V
Дополнительное питание	В наличии Автомобильная розетка постоянного тока 12 В
Нет соединения/нагрева с батареей	200 циклов, литий-полимерные батареи
Электрода	4000 раз Сращивание без обмена
Языки	Английский, Испанский, Французский, китайский, португальский, итальянский, русский, индонезийский, турецкий
Дисплей	Две камеры CMOS и 5,0 цветной ЖК-монитор
Вид волокна и увеличение	X/Y 300X, 170X

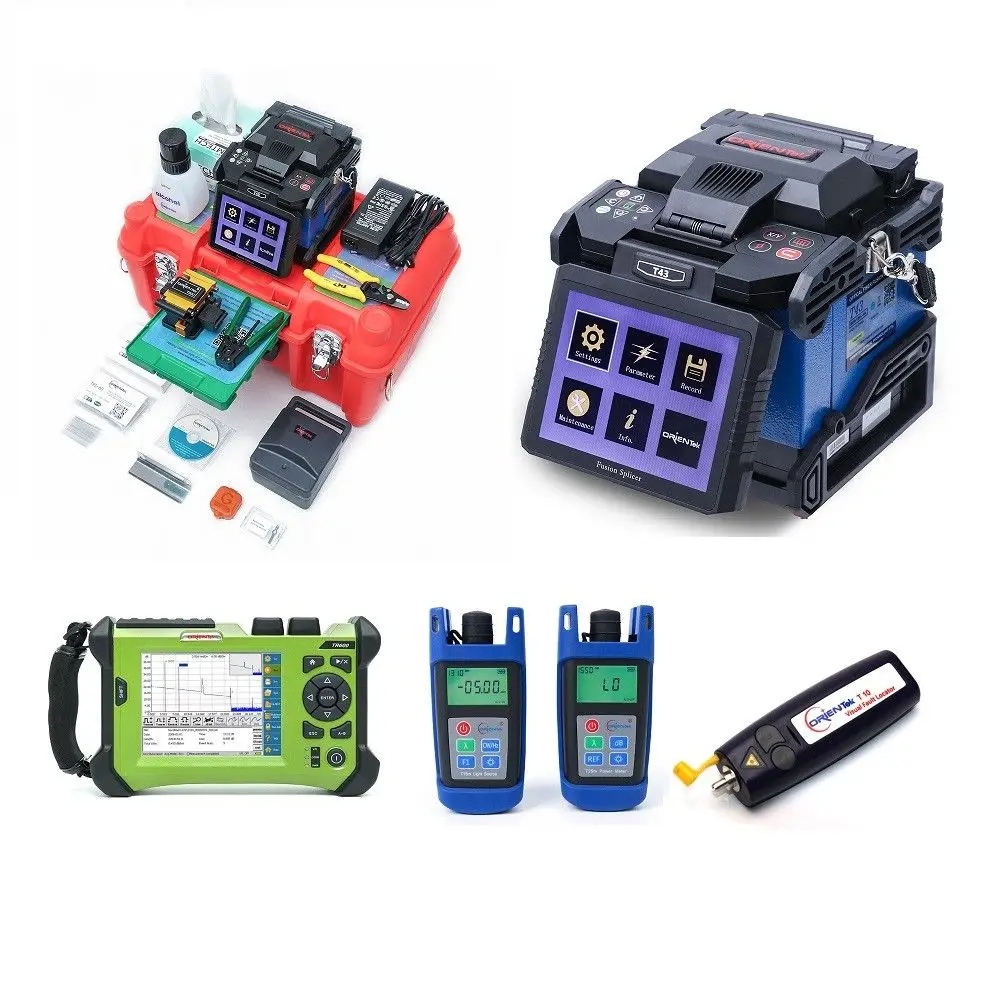

Orientek T43 Сращивание машина+ SM OTDR 1310/1550nm 32/30dB+ T25M оптический Мощность метр+ T15M оптический источник света+ T10 VFL

2. Orientek SV20A 1310/1550nm 32/30dB SM OTDR

Технические характеристики:

Модель	Orientek TR600
Длина волны (nm)	1310/1550
Динамический диапазон (дБ)	32/30
Ширина Импульса (ns)	5,20,40,80,160,320,640,1280,2560,5120,10240,20480
Дисплей	6,5 дюймов TFT lcd сенсорный экран
Зона слепых событий (м)	3
Затухание слепой зоны (м)	13
Линейность (дБ/дБ)	± ДБ/dB
Порог Потери (дБ)	0,05
Коэффициент разрешения потерь (дБ)	0,01
Коэффициент разрешения выборки (м)	0,125 до 8
Выборки точка	32 k
Неопределенность расстояния (м)	± (1 м + 5 × 10-5× Расстояние + интервал выборки)
Расстояние (км)	0,3 to180
Объем памяти трассировки	Sd-карта (4G),> 10000 штук
Продолжительность измерения	Определяется пользователем; 5 сек, 10 сек, 15 сек, 30 сек, 1 мин, 2 мин и 3 мин выбираются
Оптический интерфейс	FC/UPC + SC/UPC + LC/UPC
Интерфейс данных	Интерфейс USB, интерфейс sd-карты
Визуальный дефектоскоп	Доступны
Мощность питания	Литиевая батарея; Длительность работы ≥ 8 часов
Гарантийный срок	12 месяцев
