Orientek T45 сварочный аппарат с рефлектометр SM OTDR 1310/1550nm + КПМ + OLS + VFL
1. Спецификация сплайзера
| Метод выравнивания | Точное выравнивание ядра и обшивка |
| Применимые волокна | Любые обычные оптические волокна. Резиновые изолированные волокна и джемперы, которые соответствуют требованиям ITU-TG.651 ~ 653, ITU-TG.655 и ITU-TG.657 |
| Диаметр оптического волокна | Облицовка: 80 ~ 150 мм, слой: 0,1 ~ 3 мм |
| Cuttling длина | 5-16 мм (с покрытием волоконно-оптический diameter≤250μm); 10 мм (с оптическим стеклом с оптическим fiberdiameter: 0,25 ~ 3 мм) |
| Потребление оптокабель (типичное значение) | 0.02dB (SMF); 0.01dB (MMF); 0.04dB (DSF); 0.04dB (NZDSF) |
| Обратные потери | Лучше, чем 60dB |
| Оптокабель времени (типичное значение) | Фотоаппаратов моментальной печати 7 s |
| Время нагрева (типичное значение) | 18с |
| Испытание на растяжение | 1,96 ~ 2.25N |
| Термальность shrinkagetube | 60 мм, 40 мм и серия термоусадочных трубок |
| Графический дисплей | Высокопроизводительный 4,3 дюймовый ЖК-дисплей |
| Увеличение времени | 320 раз/88 раз |
| Оптокабель записи | 10000 групп |
| Батарея Емкость | 11,1 В, 6800 мАч, типичное значение сплайсинга и термический велосипедный 330 раз |
| Батарея срок службы | Цикличная зарядка достигает 300-500, может быть заменена клиентами |
| Электрод срок службы | Стандартная стоимость составляет 4000 раз, может быть заменена клиентами |
| Строительство Освещение | Встроенные светильники с высокой яркостью и широким освещением |
| Рабочая среда | Температура:-10 ~ 50℃; Hum: 0 ~ 95% RH, высота выше sealeve1: 0 ~ 6000 m |
| Управление интерфейсов | GUI Графический операционные интерфейсы |
| Extemal мощность | AC: AC100 ~ 240 В, 60 Гц, 0 ~ 1.5A, DC: DC10 ~ 15 в |
| Extemal порт | USB/SD |
| Размеры | 120 мм (Ш) × 130мм (в) × 154мм (D), (без резиновой анти-вибрационная колодка) |
| Вес | 1,59 кг (хост-двигатель). 0,37 кг (батарея) |

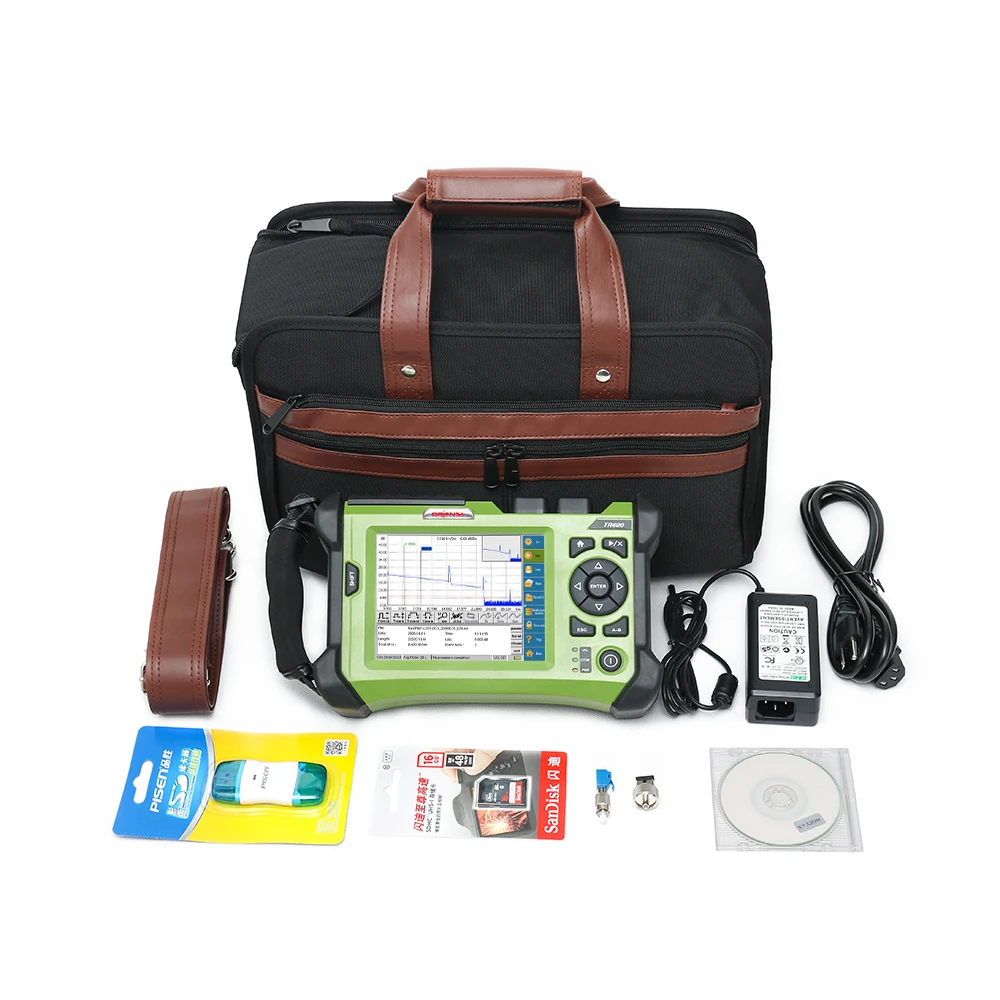

2: SV20A OTDR Спецификация
| Модель | SM OTDR TR600 SV20A |
| Длина волны лазера (нм) | 1310/1550 |
| Динамический диапазон (дБ) | 32/30 |
| Ширина Импульса (ns) | 5,20,40,80,160,320,640,1280,2560,5120,10240,20480 |
| Дисплей | 5,6 дюйма TFT lcd сенсорный экран |
| Слепая зона событий (м) | 3 |
| Зона затухания (м) | 13 |
| Линейность (дБ/дБ) | ±0. 05 дБ/дБ |
| Порог Потери (дБ) | 0,05 |
| Коэффициент разрешения Потери (дБ) | 0,01 |
| Коэффициент разрешения выборки (м) | 0,125-8 |
| Для отбора проб | 32 k |
| Погрешность расстояния (м) | ± (1 м + 5 × 10-5× Расстояние + интервал выборки) |
| Дальность (км) | 0,3 to180 |
| Объем памяти следа | Sd-карта (4G),> 10000 штук |
| Продолжительность измерения | Определяется пользователем; 5 сек, 10 сек, 15 сек, 30 сек, 1 мин, 2 мин и 3 мин выбираются |
| Оптический интерфейс | FC/UPC + SC/UPC + LC/UPC |
| Интерфейс передачи данных | USB интерфейс, интерфейс sd-карты |
| Прибор для визуального определения повреждения прибор для тестирования | В наличии |
| Мощность питания | Литиевая батарея; Длительность непрерывной работы ≥ 8 часов |
| Гарантийный срок | 12 месяцев |
3: мини-оптический измеритель мощности + мини-источник света
T25M оптический Мощность метр
Wavelength Длина волны: 800 ~ 1700 нм
② Детектор InGaAs
③ Диапазон измерения:-70 ~ + 3 дБм
④ Отделение для удостоверения личности-Разрешение: 0,01 дБм
Connector Разъем: FC + SC + 2,5 мм Универсальный (1,25 мм для LC опционально)
⑥ Источник питания: щелочная батарея (3 AA 1,5 V)
T15MS источник света в оптическом диапазоне
Wavelength Длина волны: 1310/1550 нм
Typical стандартная выходная мощность:-5dBm
③ Стабильность выхода: ±0. 05 дБ/15 мин; ±0. 1 дБ/8 часов
Frequencies частоты модуляции: CW, 270 Гц, 1 кГц, 2 кГц
Connector Разъем: FC + SC + 2,5 мм Универсальный (1,25 мм для LC опционально)
⑥ Источник питания: щелочная батарея (3 AA 1,5 V)
Характеристики
- Номер модели
- T45+SV20A
