Описание
Описание продукта:
Краткая информация

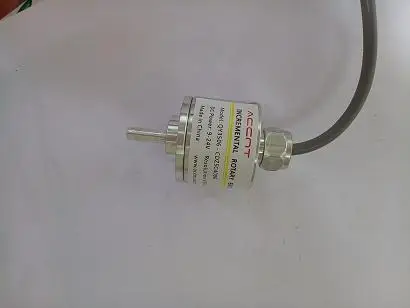

Кодировщик использует электромагнитную технологию. простая структура осуществления, высокая надежность, сильные анти-помехи характеристики; относительно традиционной фотоэлектрической технологии, имеет ударопрочность, Анти-пыль, не теряет пульс, стабильный и надежный и дешевый.Метод декодирования-это инкрементный кодировщик,A, B, ZТрехфазный выход,A, BДекодирование 。А、BДва-разность фаз90Градусов, вы можете выбрать4Фазы ортогональная декодирования иA, BФазы декодирования 。
Магнитный энкодер имеет простую структуру, небольшой размер, долгий срок службы, простота установки, малое энергопотребление, высокая частота, сопротивление вибрации, не боятся пыли, загрязнения или коррозии, такие как масляные пятна и соль спрей 。 кроме того, также не имеет контакта, чистая выходная форма сигнала, отсутствие дрожания, преимущества высокой точности повторения местоположения.
Параметры загрузки: http://www.accnt.store/uploadfile/QY3506-CDZ5C_User%20manual%201.2.pdf
Продукт Особенности
Открытый коллекционный выход(Силовые транзисторы NPN)И выход привода напряжения, 5V-24 VШирокий источник питания; защита от петли, высокая точность (1024 P/R), С высоким разрешением(1024*4)。Электромагнитная технология, устойчивость к землетрясениям, защита от пыли, ударопрочность, не теряет пульс.
Меры предосторожности при установке и использовании:
Неправильная установка или использование повлияют на производительность и срок службы кодировщика.
Механический аспектах:
1. Эластичное мягкое соединение между вал энкодера и выходным валом клиента, чтобы избежать движения струн из-за оси пользователя, биение привело к повреждению вал энкодера и ярда.
2. Пожалуйста, обратите внимание на допустимую нагрузку вала при установке.
3. Различные оси вал энкодера и пользовательский выходной вал должны быть гарантированы<0,20 мм, Угол скольжения с осью<1,5° 。
4. Строго запрещено стучать и падать при установке., чтобы не повредить систему вала и двора.
5.Не превышать предельную скорость, превышение предельной скорости вызовет потерю сигнала и повлияет на срок службы подшипника.
ЭлектроэнергииГазАспект:
1. Заземляющий провод должен быть как можно более толстым.
2. Сигнальная линия кодировщика не должна быть подключена к источнику питания постоянного тока или току переменного тока., чтобы не повредить выходную цепь.
3. Выходная линия кодировщика не должна быть перекрыта друг с другом., чтобы не повредить выходную цепь кодировщика 。
4. Мотор и другое оборудование, подключенное к Кодировщику, должны быть заземлены хорошо, не имеют статического электричества.
5. Перед запуском, следует тщательно проверить, соответствует ли руководство продукта Модель кодировщика, правильно ли проводка 。
6. Избегайте использования в сильной электромагнитной среде.
Экологические аспекты:
1. Кодировщик является прецизионным инструментом, при использовании обратите внимание, есть ли источники вибрации и источники помех вокруг вас.
2. Пожалуйста, обратите внимание на температуру окружающей среды, находится ли влажность в пределах требований к использованию прибора.
3. Кодировщик, который не является герметичной структурой, не брызгать водой, маслом и т. д., добавить дождевик, если необходимо。
