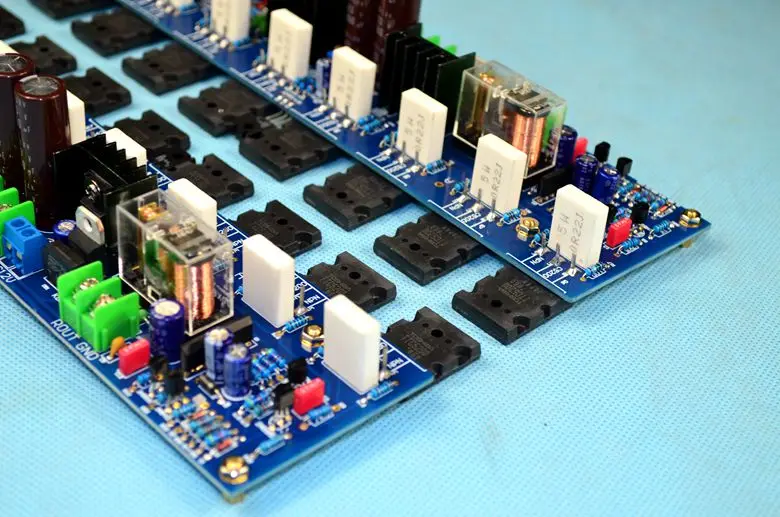

Ознакомьтесь с золотой голос цепи 300 W омиррор дизайн E-405 чистый DC двух-панель канального усилителя A1943/C5200 силовая трубка+ C1237 защиты

Описание

Готовая Плата усилителя мощности (протестирована) = 95,88/пара (2 канала)

E-405 схема является модернизированной версией E-305, принадлежность к FET двойной дифференциальный вход, E-405 чистый DC, вся линия не имеет соединительного конденсатора, Нет отзывы конденсатора, это отрицательные отзывы, с отличной динамической реакцией и глубиной погружения, Линия ссылка Золотое горло сын E-405 чистый после того, как класс, с двигатели переменного тока цепью повторного включения (по низким уровнем шума OP07)

Система защиты состоит из Omron Реле + C1237, переключатель машины без воздействия, но также увеличивает опционально перегрузка на выходе защита от избыточной силы тока.

Параметры:

Размер печатной платы: 60 мм X 236 мм канал

Напряжение питания: DC dual 35 V-50 V, рекомендуется +-45 V (оригинальное напряжение линии), что двойной 32 V трансформатор Выпрямитель тока фильтр напряжения

Выходная мощность: 300 Вт (общее гармоническое искажение THD + N <0.1%), DC +-45 В, измеряется при 4 Ом

Введение:

Отладки шаги:

1. дифференциальный вход уровня регулировки тока: сварка является правильным после установки теплоотвода (обратите внимание на силовая трубка и теплоотвод изоляции); сначала настроить дифференциальный вход уровень тока 2MA: Регулировка VR1 (500R) регулируемые сопротивление делает C, D, два Напряжение 2 V (то есть R56 (1 K) Сопротивление на обоих концах напряжения); затем введите дифференциальный ток 2 мА, это значение является лучшим качеством звука. C, D на обоих PCBs помечены; VRI против часовой стрелки увеличивается, вниз во времени

2. регулирование переменного тока: Отрегулируйте регулируемый резистор VR2 (1 K) таким образом, что A и B двухточечное напряжение составляет 22 мВ, затем колыбельный ток I = 22 мВ/0,22 R сопротивление-100 мА; если теплоотвод клиента достаточно велик, может увеличить ток, общий звук 100MA-300MA лучший. VR2 против часовой стрелки увеличение, по часовой стрелке уменьшение

Обработанная пластина Отлажена, может быть установлена непосредственно, доставка, ток колыбельного канала 200мА
