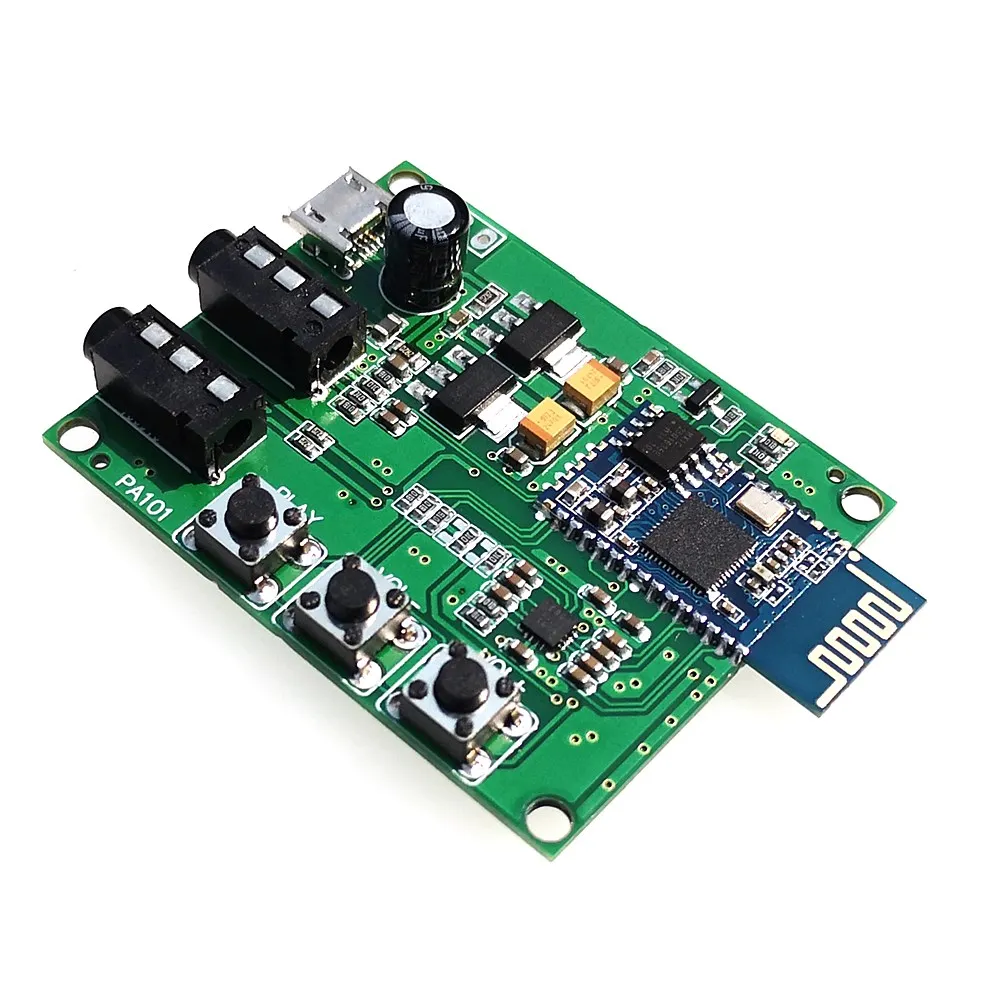

PA201 Bluetooth 5,0 аудио приемник модуль Amp QCC3003 aux

Описание

Меры предосторожности:

1. Штифты модуля плотные и требуют хорошей основы сварщика. Модуль протестирован перед отправкой и не будет возвращен после Shangxi!

2. Модуль CSR Bluetooth аудио является дифференциальным выходом, вам нужно добавить op amp или amp цепи к одиночному выходу (левый канал, правый канал, аудио общий).

3. Предоставляются только данные приложения модуля, т. Е. Спецификация модуля Bluetooth и эталонная схема модуля Bluetooth.

4. BTM05E и BTM870 трудны в разработке, нет стандартного программы, а также другие модули (BTM805/815/830/845 и т. д.) программы по умолчанию. Инструкции по эксплуатации программы по умолчанию см. В спецификации модуля.

QCC3003 Bluetooth аудио Плата [поддерживает sbc/aac], поддерживает AUX проводной аудио вход, автоматически переключает режим ввода, лучше использует tpa6132 amp, двойной регулятор LDO эффективно оптимизирует шум питания.

Функция Описание:

1. Поддержка Bluetooth, AUX Двойной режим работы, автоматическое переключение! [Bluetooth не воспроизводит режим AUX, Bluetooth воспроизведение аудио режим Bluetooth]

2. Питание от USB, Минимальная работа, питание на работе!

3. Плата имеет встроенный СВЕТОДИОДНЫЙ индикатор! [Светодиодный Bluetooth не подключен к медленной вспышке, режим сопряжения мигает, Bluetooth всегда подключен]

4. Включение питания автоматически переходит в режим сопряжения!

Ключевое Описание:

1. Кнопка воспроизведения: режим Bluetooth короткое нажатие воспроизведения пауза, длительное нажатие в течение 3 секунд для включения в режим сопряжения, длительное нажатие в течение 6 секунд для очистки списка Bluetooth режим AUX не имеет функции

3. Кнопка VOL: Режим Bluetooth Короткое нажатие на предыдущую композицию, длительное нажатие громкости минус режим AUX громкость минус

4. Кнопка VOL: Режим Bluetooth короткое нажатие песни, длительное нажатие громкости плюс режим AUX громкость плюс

Описание параметров:

1. Название Bluetooth: Bluetooth PA101

2. Питание: питание от USB 5 В, ток 200 мА!

3. Мощность: Используйте усилитель tpa6132, мощность 25 МВт!

4. Расстояние по Bluetooth: 10 метров!

5. Размер платы: 40 (мм) x 50 (мм) [без модуля антенны и конструкционных частей выступающих]
