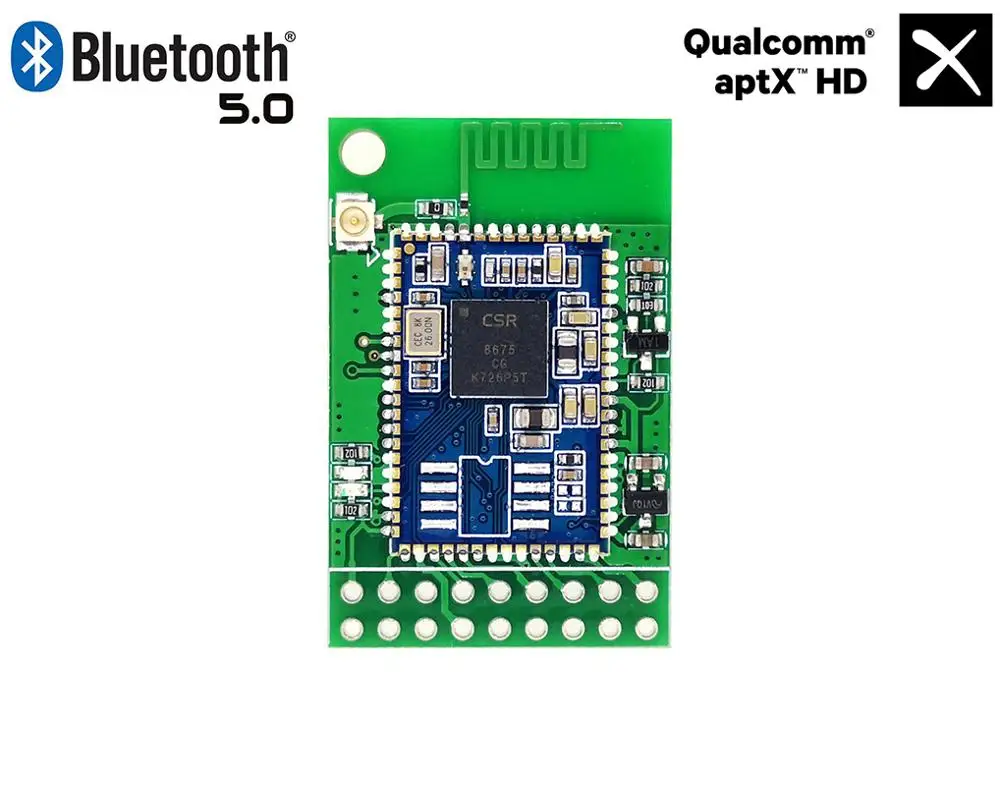

PA213 Bluetooth 5,0 аудио модуль CSR8675 волокно SPDIF I2S IIS APTX-HD

Покупка руководящие принципы

Модуль Bluetooth PA213, используя наш BTM875-B без модуля Bluetooth антенны, поддерживает I2S цифровой + дифференциальный аналоговый, SPDIF цифровой + дифференциальный аналоговый аудиовыход! (Только один из двух вариантов, внутренняя прошивка отличается), купите модуль Bluetooth с хорошей пайки, готов к использованию!Другой: высокий уровень цифрового выходного сигнала I2S модуля Bluetooth CSR8675 составляет 3,3 В! Аналоговый выход-это дифференциальный сигнал (то есть сбалансированный выход), который должен быть преобразован в Односторонний выход, если усилитель не поддерживает дифференциальные входы.

1. Используйте BTM875-B модуль Bluetooth (чип Bluetooth CSR8675)!2. Детские фотографии уже имеют Описание стопы, см. Детские фотографии!3. Штифт-отверстие является стандартным шагом 2,54 мм, который удобен для отгрузки сварки!4. Плата интегрирована LED0 и LED1 индикаторы!5. Интегрированная схема задержки питания MFB, может использоваться при питании!6. Напряжение питания VDD составляет 3,3-5 В, максимальное напряжение не может превышать 6 в!7. Когда SPDIF выход, данные являются SPDIF_OUT выходной pin!8. Выход I2S, может быть использован с нашим декодер DAC доска, pin one-to-one соответствие!9. Размер платы: 24*36,5 мм

Внутренняя схема задней панели (открытый источник для справки):
