PA213 Bluetooth 5,0 аудио модуль CSR8675 волокно SPDIF ies IIS APTX-HD

Описание

Меры предосторожности:

1. Штифты модуля плотные и требуют хорошей основы сварщика. Модуль протестирован перед отправкой и не будет возвращен после Shangxi!

2. Модуль CSR Bluetooth аудио является дифференциальным выходом, вам нужно добавить op amp или amp цепи к одиночному выходу (левый канал, правый канал, аудио общий).

3. Предоставляются только данные приложения модуля, т. Е. Спецификация модуля Bluetooth и эталонная схема модуля Bluetooth.

4. Поддержка управления приложением, вы можете просматривать информацию по Bluetooth и модифицировать функцию эквалайзера (больше функций для медленного изучения)

Модуль Bluetooth PA213, используя наш BTM875-B без антенного модуля Bluetooth, поддерживает цифровой дифференциальный аналоговый, SPDIF цифровой дифференциальный аналоговый аудио выход! (Только один из двух вариантов, внутренняя прошивка отличается), купите модуль Bluetooth с хорошей пайкой, готов к использованию!

Другой: высокий уровень цифрового выходного сигнала ies bluetooth-модуля CSR8675 составляет 3,3 В! Аналоговый выход-это дифференциальный сигнал (то есть сбалансированный выход), который необходимо преобразовать в одноконечный выход, если усилитель не поддерживает дифференциальные входы.

Функция Описание:

1. Используйте BTM875-B модуль Bluetooth (CSR8675 Bluetooth чип)!

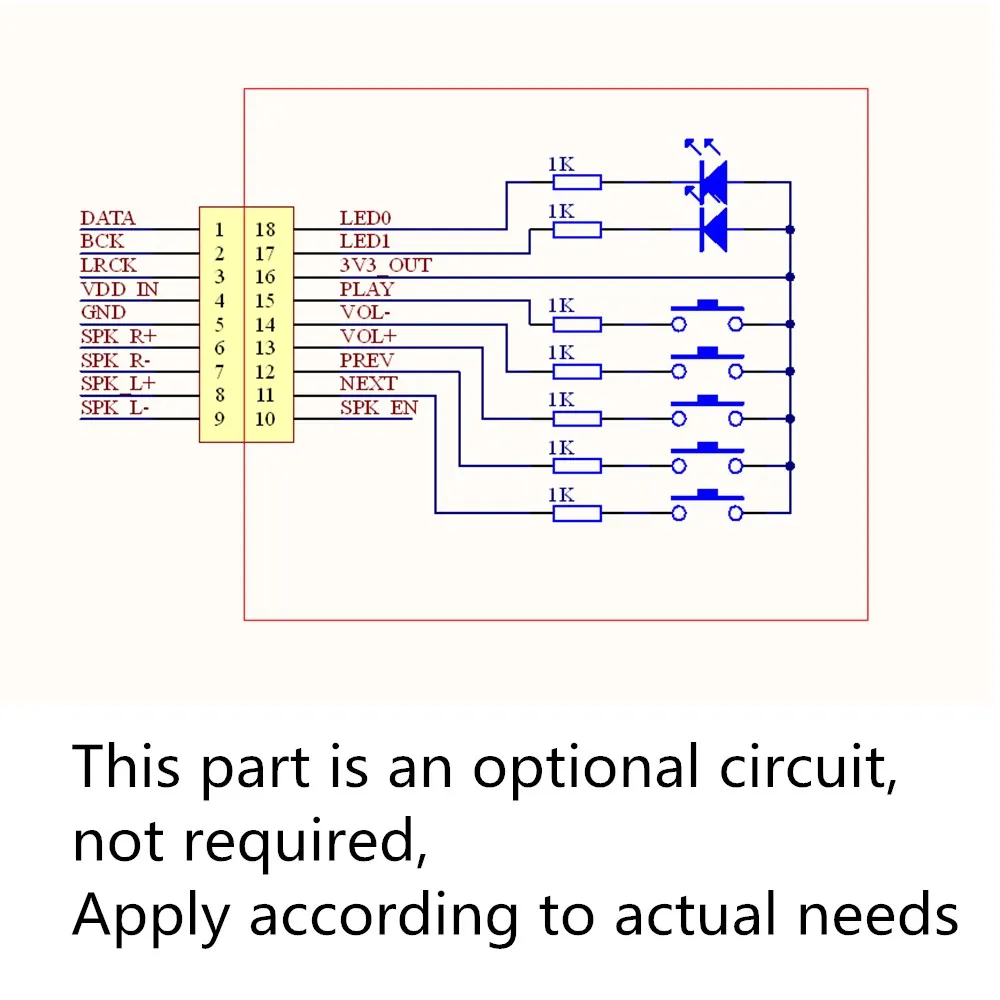

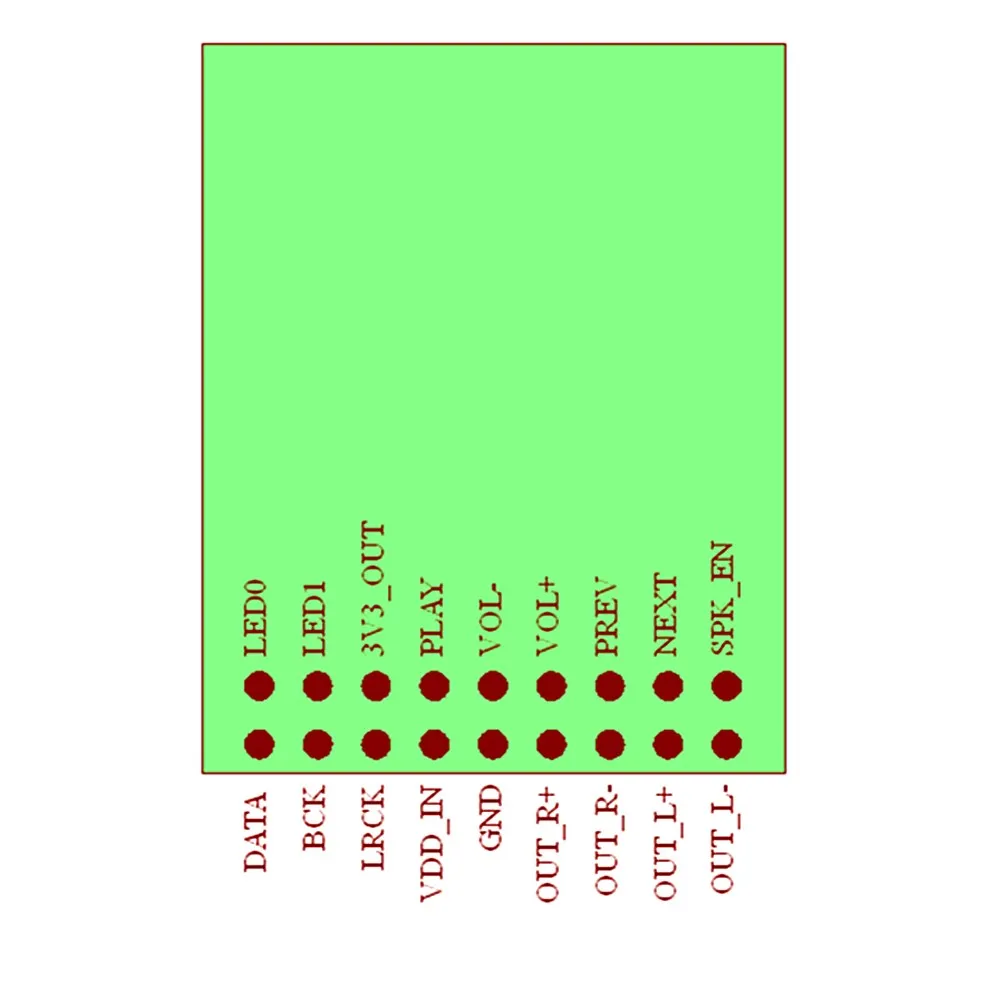

2. Детские фотографии уже имеют Описание ног, см. Детские фотографии!

3. Штыревое отверстие является стандартным шагом 2,54 мм, что удобно для сварки!

4. Плата имеет интегрированные индикаторы LED0 и LED1!

5. Интегрированная MFB схема задержки включения, может использоваться при питании!

6. Напряжение питания VDD 3,3-5 В, максимальное напряжение не может превышать 6 в!

7. Когда SPDIF выводится, данные являются выходным контактом SPDIF_OUT!

8. IPS выход, может быть использован с нашей ЦАП Декодер платы, pin один к одному соответствия!

9. Размер платы: 24*36,5 мм

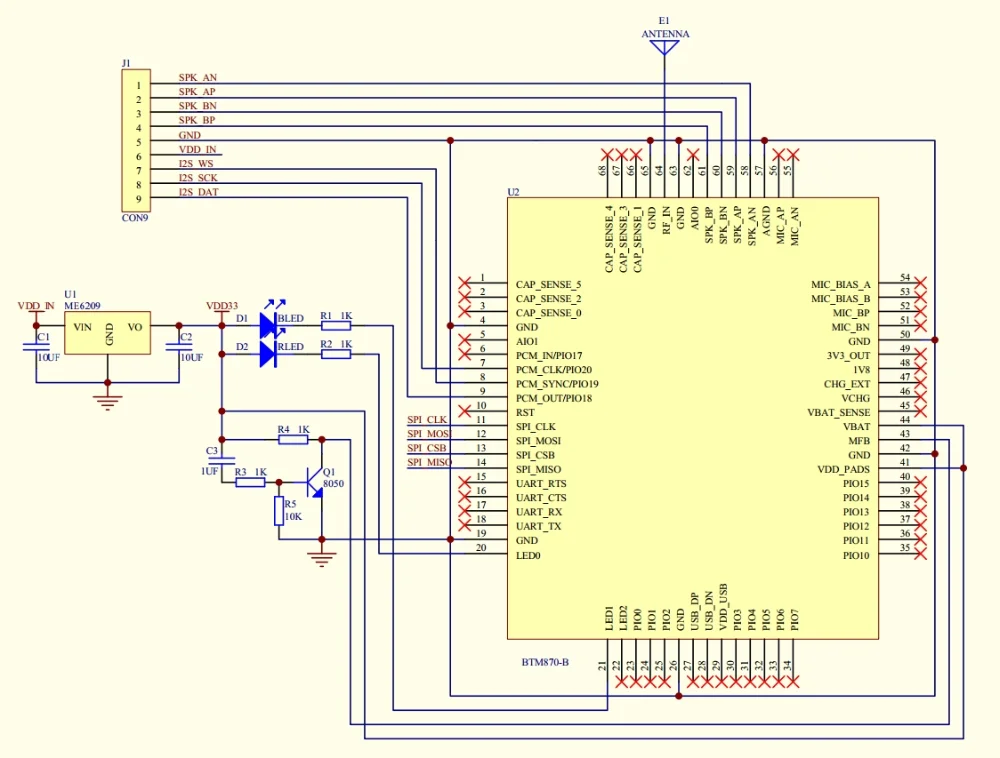

Внутренняя схема задней панели (открытый источник для справки):
