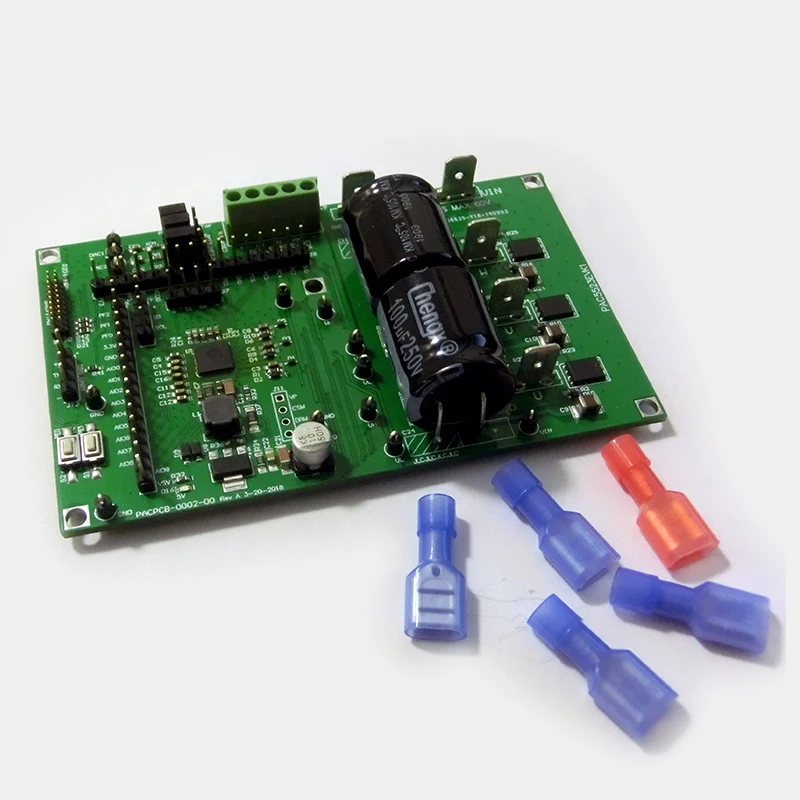

PAC5523EVK1 макетная плата с бесщеточным двигателем, три сопротивления токового отбора проб, BLDC, LEC

Продукт Особенности

Полностью программируемый 150 МГц Arm®Cortex-M4F® Интегрированный контроллер 70 V DC/DC Buck или SEPIC Интегрированные драйверы ворот 70 V/1.5A Интегрированный PGA (3 дифференциала, 4 одноконцевых) Интегрированный ЦАП и компаратора UART, CAN, I2Последовательные интерфейсы C и SPI Чрезвычайно низкий общий режим спячки Минимального количества внешних компонентов 6x6 мм, 48-pin QFN

PAC5523 относится к семейство контроллеров приложений питания Active-Semi (PAC). Семейство Продуктов PAC-это высоко оптимизированные устройства SOC, которые могут осуществлять программируемый контроллер и драйвер двигателя BLDC или PMSM в одном интегрированном IC. PAC5523 интегрирует высокопроизводительный флеш-накопитель с высокой памятью 150 МГц Arm®Cortex-M4F®, Управление питанием, высокие и низкие драйверы ворот и компоненты кондиционирования сигнала в одном продукте.

PAC5523 оптимизирован для высокопроизводительных приложений управления мотором BLDC на батарейках до 48 В.

Преимущества нашего интеллектуального управления двигателем

Особенности	Преимущества
Высокая производительность, с высоким уровнем памяти программируемый 32-битный MCU	Позволяет осуществлять Высокопроизводительные передовые алгоритмы управления, такие как полевое управление (FOC), Бессенсорный BEMF, Sensored BLDC и протоколы последовательной связи
Интегрированный Мощность Управление	Устраняет необходимость в внешнем DC/DC контроллере. Обеспечивает питание системы 5 В/200 мА для дополнительных периферийных устройств PCB. Интегрирует все силовые рельсы для драйверов MCU, FLASH, Analog и gate
Интегрированный драйверы для управления затвором	3 встроенных 70 V/1.5A с высокой стороны и 3 встроенных 1.5A с низкой стороны драйвера ворот для 3-фазных инверторов
Встроенный сигнала цепи	Позволяет интегрировать Измерение тока, напряжения и температуры и защиту с помощью интегрированных дифференциальных и одноконтурных программируемых усилителей усиления, компараторов и ЦАП. Аппаратный цикл по ограничению тока цикла
Низкий режим ожидания Мощность	\ 18 & micro; Iq для режима ожидания \

Для получения дополнительной информации, пожалуйста, перейдите на официальный сайт для загрузки (https://active-semi.com/products/intelligent-motor-control/pac5523)

'
