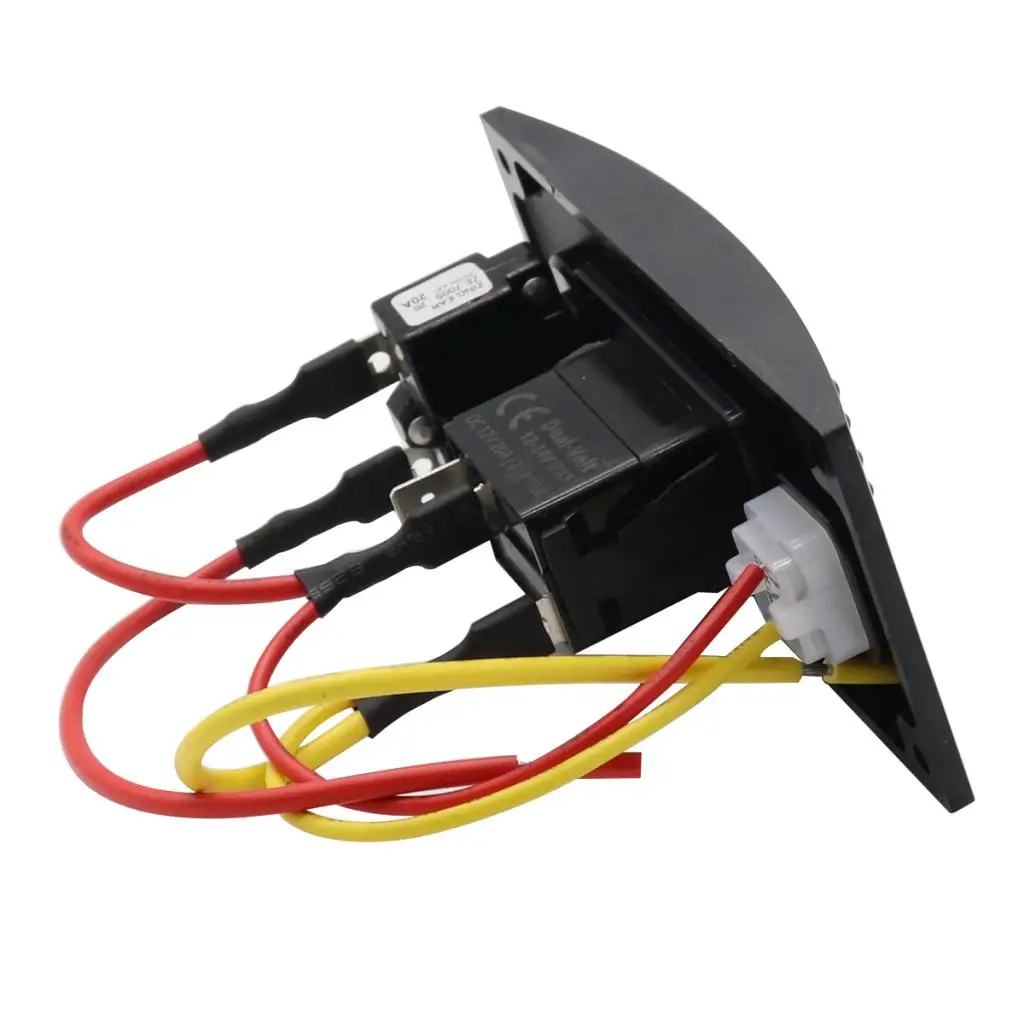

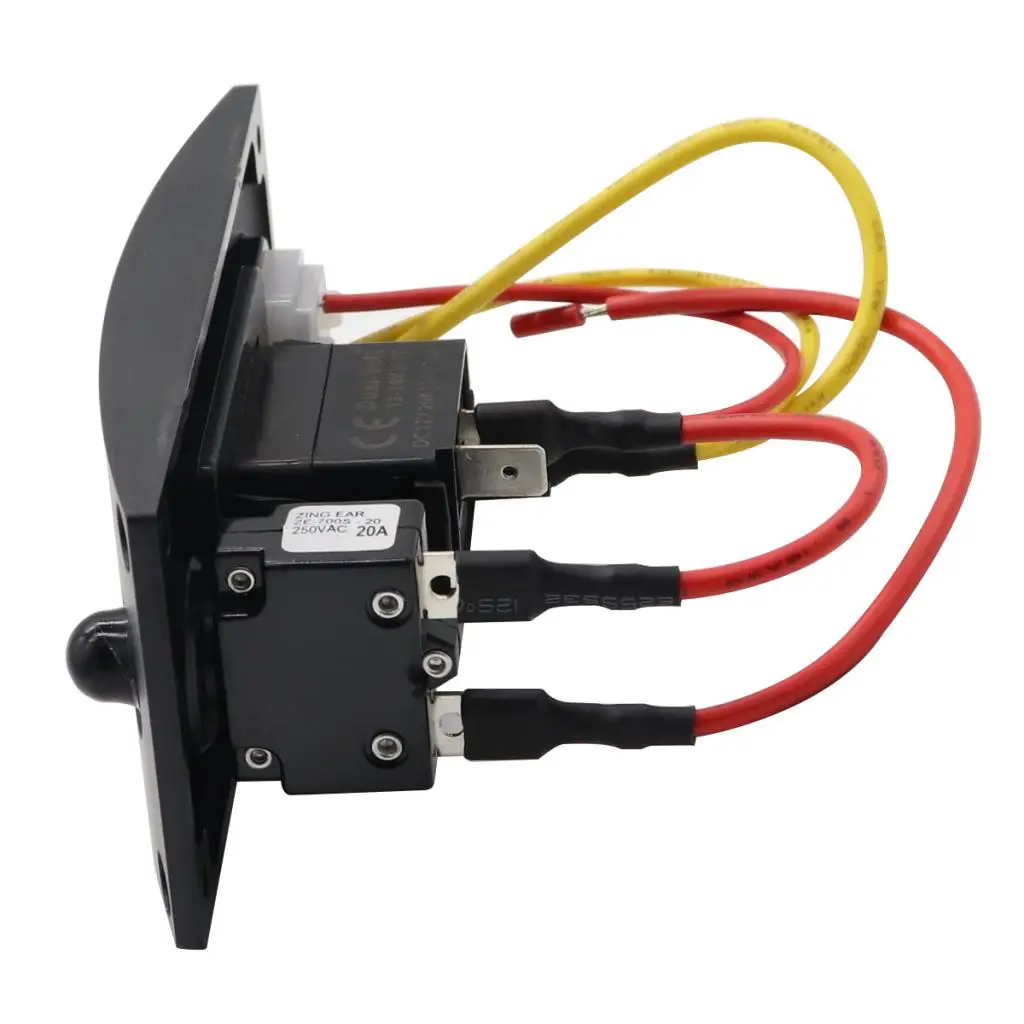

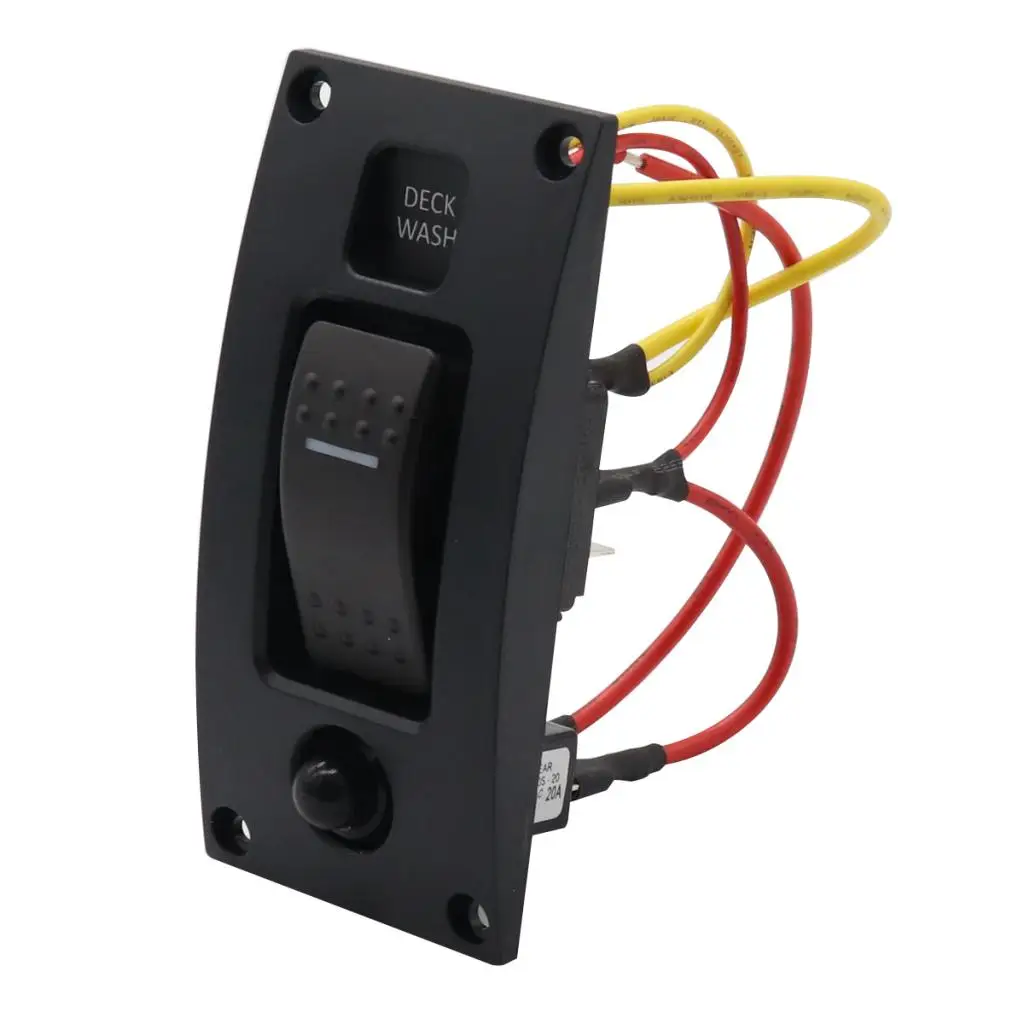

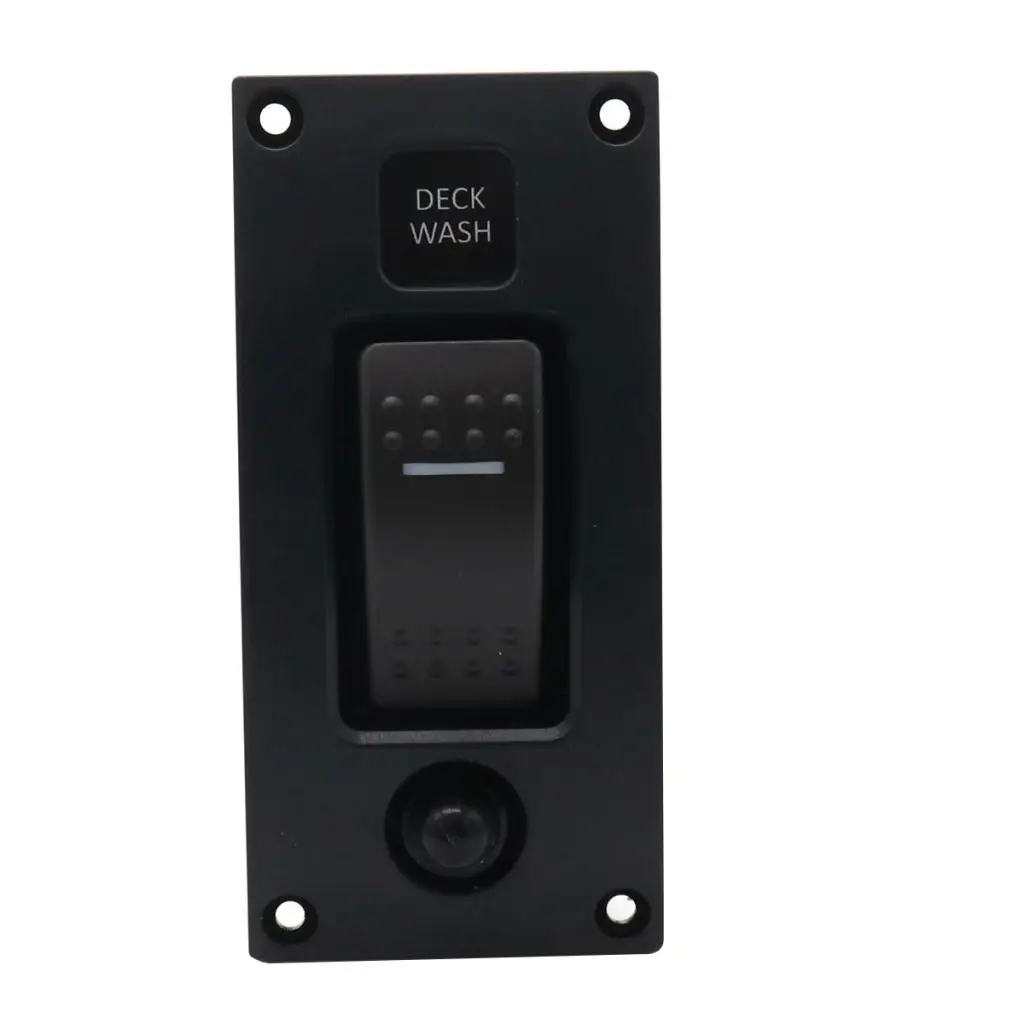

Палуба мыть кулисный переключатель панель светодиодный 12 вольтовый Морской Переключатель промывочный контроллер

Описание

Описание:

-Современный дизайн одинарной панели переключателя

-C-7 герметичный переключатель IP66 с двойным (12-24 V) номиналом напряжения

-Модуль подсветки этикеток позволяет легко распознавать в темноте

-Идеально сочетается с обычными панелями серии SP33

-Управление одним устройством вкл/выкл, таким как стиральная машина или другие устройства

Параметры:

-Материал: изогнутый пластик

-Защита цепи: 20 A Кнопка сброса автоматические выключатели

-Номинальная мощность: DC 12 V 20A/24 V 10A

-Глубина панели: 75 мм

-Размеры: 114x54 мм

-Размеры крепления: 103x43 мм

-Примечания: IP66

Посылка включает в себя:

1 шт палуба мытья кулисный переключатель панель

Примечание:

Установка инструкции

1. Отключите всю мощность (AC & DC).

2. Вырезанное отверстие для установки с помощью предоставленного шаблона.

3. Подключите положительный провод (красный) к источнику питания постоянного тока (аккумуляторы) и светодиодный провод отрицательной подачи (желтый) к отрицательной шиной постоянного тока.

4. Подключите устройства к клемме нагрузки переключателя. Подключите отрицательные провода устройств к отрицательной шине.

5. Установите панель переключателя с помощью прилагаемых саморезов.

6 переподключите все мощности переменного и постоянного тока. Включите и выключите все ответвления, чтобы проверить, работает ли панель нормально.
