Панель управления с шарнирным замком для BaseCam SimpleBGC 32-бит крошечные I2C 2-IMU комплект пересмотра B комбинированный комплект системы кодирования Alexmos 3-осевой и портативный монопод с шарнирным замком контроллер Малый кодер гондолы печатная плата контроллера H65

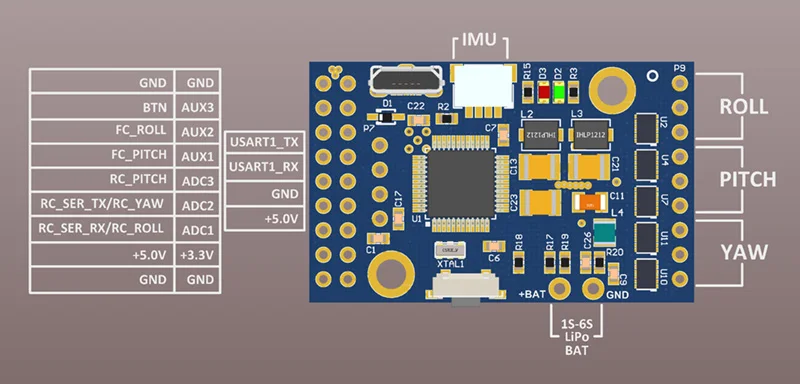

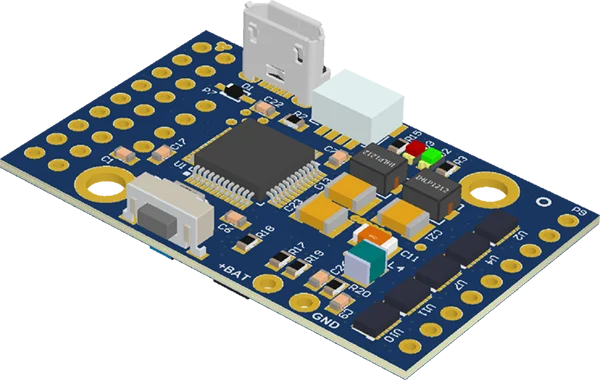

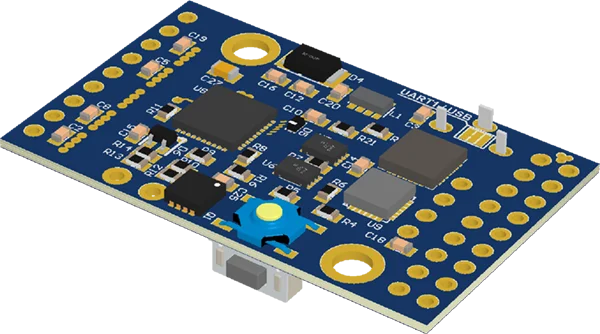

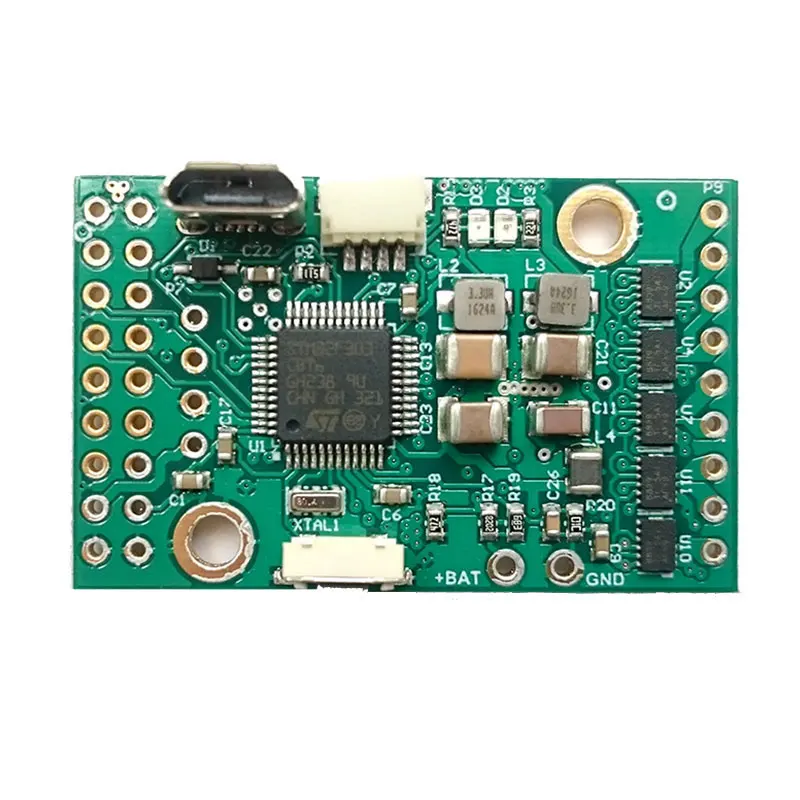

BaseCam SimpleBGC 32-bit Tiny

Контроллер это урезанная версия SimpleBGC 32 бит трёхосевой стабилизатор. Он разработан как большая камера yuntai.ХарактеристикиВстроенный датчик IMU может использоваться в качестве второго датчика или главного датчика.Возможна Регулировка напряжения от 6 до 11 вольт и подключение мотора независимо от состояния тока аккумулятора.Он имеет один и тот же 32-разрядный разъем как полноразмерные SimpleBGC.Дополнительные модули bluetooth могут быть подключены.Вариант BSimpleBGC 32-бит небольшой контроллер версия B имеет следующие улучшения:Меньше, чем предыдущая версия: 25x40 мм в размере и 7 мм в высоту (ноги не установлены)Текущая производительность была увеличена:Линия + 5 В обеспечивает непрерывный ток до 1 А (достаточно для поддержки камер GoPro) и мгновенный ток до 2 АЛиния + 3,3 В обеспечивает непрерывный ток до 500 мА и 1 A мгновенный токДиапазон входного напряжения расширен до 1 s 6 s (3,7 v-25 v)Usb-uart автомобильный конвертер упрощает соединение с ПК и имеет меньше проблем с драйвером по сравнению с предыдущими версиями* Общий ток составляет 5 в нагрузки до 3,3 В нагрузки и мотор-драйвер не должен превышать 2 А. Необходим правильный отвод теплаРазмер панели: 40x25 ммНапряжение питания: 3,7-25 в (1 s 6s LiPo)Максимальный ток двигателя: 1 АКонтроллер производительностиПоддержка многоплатформенного управления системойНастольная система: Windows, MacOS, Linux. Поддержка пользователя для обновления микропрограммного обеспечения контроллера (через GUI).Смартфоны: Android и некоторые продукты apple iOS (iPhone и iPad) контролируются сторонними вечерние продавцами.Откройте последовательный порт APIОткрытый интерфейс программирования, разработанный внешним модулем управления-подходит для настройки программного обеспечения и управления платой, а также связи различных электронных устройств.Параметры PID автоматически настраиваютсяАвтоматическая настройка параметров PID позволит вам быстро подготовить систему к работе, как в первоначальном, так и в изменяющихся условиях.Поддержка системы для различных конфигурацийГибкая настройка направления датчика.Поддерживает широкий спектр конфигураций и размеров мотора.Поддержка для двух датчиковСистема может работать с одним или двумя датчиками IMU. Использование обоих датчиков повышает стабильность и точность.Оптимизированный алгоритм управленияАлгоритм использует не более 30% мощности процессора и имеет много резервов для будущих возможностей.Операционная система под любым угломСистема работает на устойчивой раме любого наклона и имеет несколько режимов работы: режим портфеля (поворот на 90 градусов) и режим обратного хода.Следуйте различным алгоритмам рисункаГибкая конфигурация для каждой оси. Для предотвращения непрерывного наклона камеры Режим горизонтальной оси может автоматически переключаться с блокировки на следующий.Адаптивный pid-алгоритм для предотвращения вибрацииДо пяти операций системы с кнопками переключения для пользовательских настраиваемых режимовПоддерживает широкий спектр внешних протоколов управленияFutaba, Spektrum, 5 x PWM, Sum-PPM, 3 ADC.Гибкая конфигурация контролирует любую функцию системы (каждый используемый в системе параметр настраивается).Система декодирует Futaba/Spektrum и обеспечивает ШИМ для управления Сервоприводом.Батарея перепада напряжения коррекцииКоррекция снижения напряжения батареи обеспечивает правильное управление приводным двигателем в течение всего срока службы батареи.Различные версии контроллеров для различных требованийКонтроллеры для широкого спектра применения: от компактных контроллеров для стабилизаторов камер (светильник) до мощных версий для стабилизаторов тяжелых камер.Работа над улучшением системыBaseCam electronics работает в тесной связи с разработчиками терминальных устройств, чтобы улучшить алгоритм стабильности и увеличить производительность системы в одной версии контроллера, основываясь на отзывы.Принцип стабильности камеры бесщеточного двигателя прямого привода принимается
