Описание

Пассивные LC фильтр + модуль усиления V2.1

1 Краткое введение к модулю

LCФильтр имеет чрезвычайно важное значение в высокочастотных и широкочастотных полях, таких как операционные усилители. Высокочастотного шума часто бывает в практические схемы, потому что частоты отсечки активные фильтры часто не такой большой.LCПассивная фильтрация. Пассивный rfid меткиLCПосле фильтрации часто необходимо усиливать сигнал. Поэтому после добавления цепи усиления модуль усиливает входной сигнал.

Этот модуль используется для общего высокочастотного входного сигнала,DDS генераторСигнал,Ljrevtyns ghjnbd frwtgnfФильтрация и усиление преобразованного выходного сигнала. Схема блока ниже показана на диаграмме.

Пассивный с фильтром нижних частот модуль усилителя, 95/01/05 Национальный источника сигнала модуль кондиционирования

Блок-схема

(5Есть две формы входного и выходного интерфейса, один-контактный интерфейс, другой-контактный интерфейс.SMAИнтерфейс,По умолчанию сваркиSMAИнтерфейс (контактный интерфейс не сварен).

(6) Выходная нагрузка модуля опционально:50Ω100Ω600И Омега, и без нагрузки, через выбор короткого замыкания рукава, удобно для пользователей, чтобы выбрать гибко.

(7) Этот модуль спроектирует отверстие в отверстииJgndОн используется для подключения в мультиметр заземления пера для облегчения тестирования пользователя.

(8Вы можете настроить соответствующие модули в соответствии с фактическими потребностями пользователей. Поскольку процесс отладки является довольно громоздким, необходимо добавить определенный сбор за настройку.

2 Интерфейсный модуль

Есть две формы входного и выходного интерфейса, один-контактный интерфейс (модуль не сварен по умолчанию), другой-интерфейс.SMAИнтерфейс (модуль сварен по умолчанию).

Интерфейсный модуль схематичный рисунок

3 Интерфейсный модуль подключения

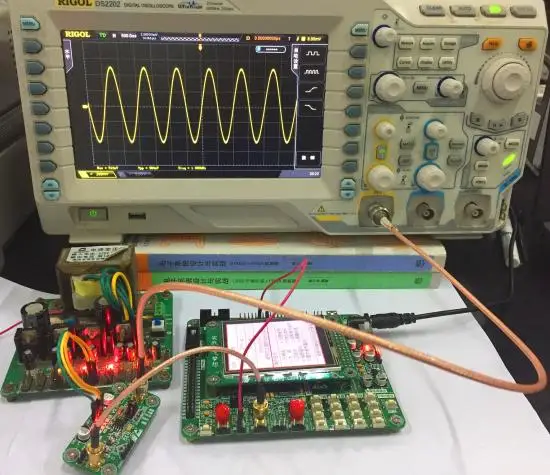

Сотрудничайте с модулем питания и модулем отладочного соединения, как показано ниже.

Модуль отладочная соединение схема

4 Модуль отладки эффект

Состояние испытания: выбор источника сигнала50Вариант выходной нагрузки Ω; Входное сопротивление осциллографа1mомМодуль нагрузка на выбор50ом.

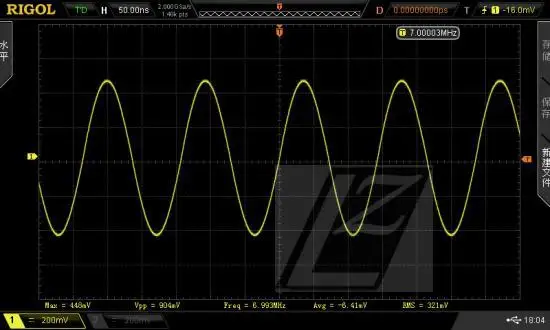

Вход амплитуда80 mVppСинусоидальная волна, увеличение фильтраРезультаты тестирования показаны на следующих чертежах, соответственно. Это показывает, что модуль имеет отличную производительность и особенно подходит для фильтрации и усиления широкополосных сигналов.
