Описание

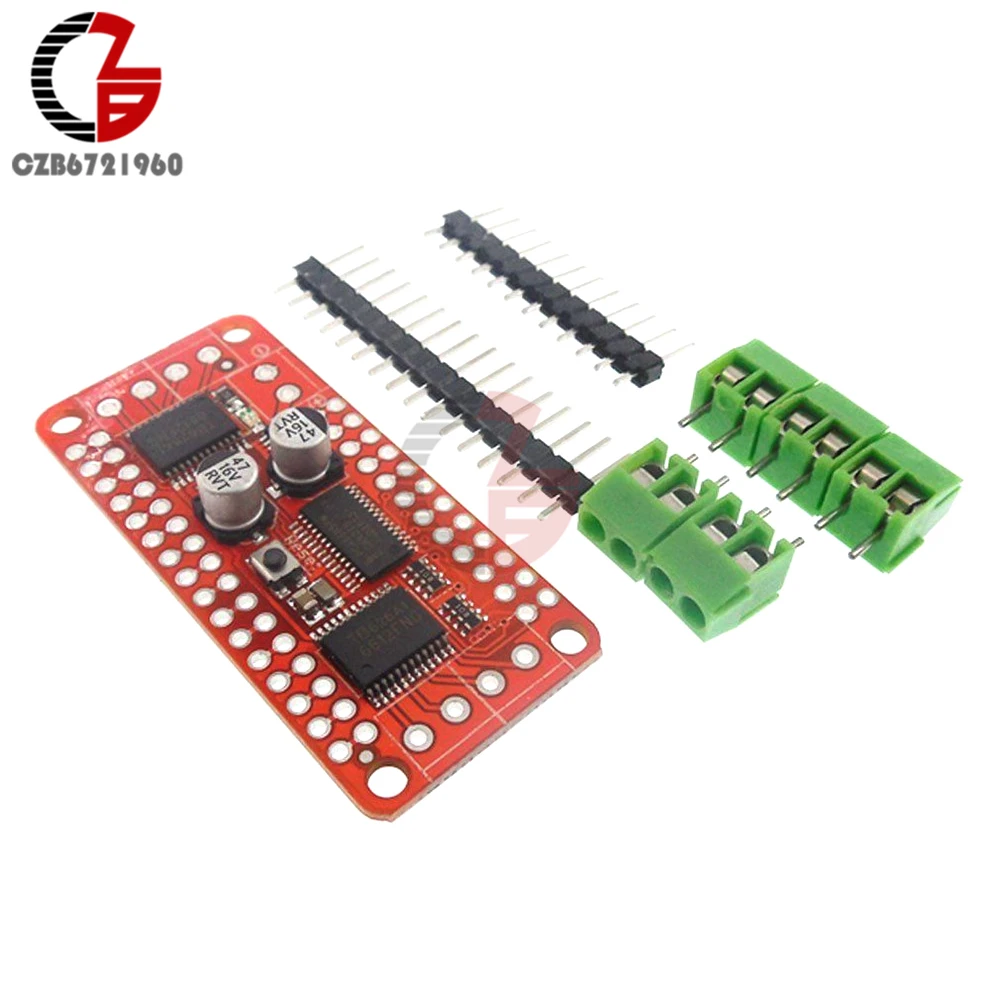

PCA9685 Драйвер шагового двигателя контроллер модуль контроллер скорости двигателя постоянного тока плата регулятор скорости управления двигателем для Arduino
Описание:
Это двигатель постоянного тока + Stepper FeatherWing, который позволит вам использовать 2 x биполярных шаговых мотора или 4 x щеткой DC motorx (или 1 шаговый и 2 двигателя постоянного тока).
С помощью наших наконечников для укладки перьев или женских наконечников вы можете соединить перьями сверху или снизу доски перьев и позволить доске лететь.
Оригинальный комплект Adafruit Motor shield-это один из наших самых любимых комплектов, поэтому мы решили Сдавить все это вместе на перьевое крыло, чтобы сделать что-то еще меньше, легче и портативнее!
Вместо использования защелки и PWM контактов Arduino, у нас есть полностью выделенный драйвер PWM чип. Этот чип обрабатывает все двигатели и регуляторы скорости по iec.
Так как FeatherWing использует только IEC (SDA & SCL контакты), он работает с любыми и всеми перьями-ATmega32u4, ATSAM M0 или ESP8266-based.
Вы можете сложить его с любым другим пером или с собой (просто убедитесь, что у вас есть Каждое крыло с уникальным адресом IEC) посмотрите наш ассортимент перьев досок здесь.
Особенности:
4 полных h-мостика: чипсет TB6612 обеспечивает 1,2а на мост (3А пик) с защитой от перегрева, внутренними диодами защиты от отката. Может работать с моторами на 4.5VDC до 13.5VDC.
До 4-х никель-металл-двунаправленный двигатели постоянного тока с индивидуальным 12-разрядный выбор скорости (около 0.02% разрешение)
До 2 шаговых моторов (однополярных или биполярных) с одной катушкой, двойной катушкой, interleaved или micro-stepping.
Двигатели автоматически отключаются при включении питания
Большие 3,5 мм соединители клеммных колодок для легкого подключения проводов (18-26AWG) и питания
Защищенная полярность 2-контактный клеммной колодки и джемпер для подключения потребности во внешнем источнике питания, для отдельных материнскую плату/расходные материалы для двигателя
Полностью Штабелируемый дизайн: 5 адресов выбор перемычки означает до 32 Штабелируемых крыльев: Это 64 steppers или 128 моторов постоянного тока.
Технические характеристики:
Размер изделия: прибл. 50*25*8 мм/1,73*0,62*0,62''
Вес нетто: прибл. 9 г
Примечание:
Замеры сделаны вручную, поэтому возможны отклонения в 1-3 мм.
Из-за различных дисплеев и разного светильник, изображение может не отражать фактический цвет изделия. Спасибо за понимание.
Это двигатель постоянного тока + Stepper FeatherWing, который позволит вам использовать 2 x биполярных шаговых мотора или 4 x щеткой DC motorx (или 1 шаговый и 2 двигателя постоянного тока).
С помощью наших наконечников для укладки перьев или женских наконечников вы можете соединить перьями сверху или снизу доски перьев и позволить доске лететь.
Оригинальный комплект Adafruit Motor shield-это один из наших самых любимых комплектов, поэтому мы решили Сдавить все это вместе на перьевое крыло, чтобы сделать что-то еще меньше, легче и портативнее!
Вместо использования защелки и PWM контактов Arduino, у нас есть полностью выделенный драйвер PWM чип. Этот чип обрабатывает все двигатели и регуляторы скорости по iec.
Так как FeatherWing использует только IEC (SDA & SCL контакты), он работает с любыми и всеми перьями-ATmega32u4, ATSAM M0 или ESP8266-based.
Вы можете сложить его с любым другим пером или с собой (просто убедитесь, что у вас есть Каждое крыло с уникальным адресом IEC) посмотрите наш ассортимент перьев досок здесь.
Особенности:
4 полных h-мостика: чипсет TB6612 обеспечивает 1,2а на мост (3А пик) с защитой от перегрева, внутренними диодами защиты от отката. Может работать с моторами на 4.5VDC до 13.5VDC.
До 4-х никель-металл-двунаправленный двигатели постоянного тока с индивидуальным 12-разрядный выбор скорости (около 0.02% разрешение)
До 2 шаговых моторов (однополярных или биполярных) с одной катушкой, двойной катушкой, interleaved или micro-stepping.
Двигатели автоматически отключаются при включении питания
Большие 3,5 мм соединители клеммных колодок для легкого подключения проводов (18-26AWG) и питания
Защищенная полярность 2-контактный клеммной колодки и джемпер для подключения потребности во внешнем источнике питания, для отдельных материнскую плату/расходные материалы для двигателя
Полностью Штабелируемый дизайн: 5 адресов выбор перемычки означает до 32 Штабелируемых крыльев: Это 64 steppers или 128 моторов постоянного тока.
Технические характеристики:
Размер изделия: прибл. 50*25*8 мм/1,73*0,62*0,62''
Вес нетто: прибл. 9 г
Примечание:
Замеры сделаны вручную, поэтому возможны отклонения в 1-3 мм.
Из-за различных дисплеев и разного светильник, изображение может не отражать фактический цвет изделия. Спасибо за понимание.
Посылка:
1 х плата контроллера драйвера двигателя
2 х булавка
5 x к кабелю для подключения внешних устройств
Характеристики
- Номер модели
- Stepper Motor Driver Controller
- Тип двигателя
- Шаговый электродвигатель
