Деталь

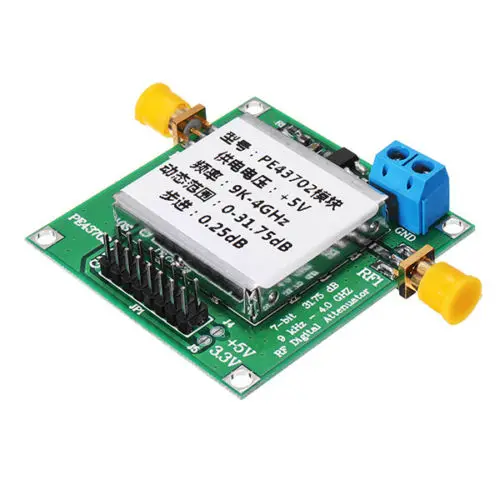

В PE43702 является высокая линейность, 7-бит Цифровой RF Ступенчатый аттенюатор с DSA затухания, начиная от 0,25 дБ до 31,75 дБ. Частотный диапазон уменьшается от LF-4GHz. Это 50 Ом суточных RF обеспечивает параллельный и последовательный КМОП интерфейс управления Бег на одном 5 вольт и поддерживает высокую точность затухания на частотах и высоких температур. Он также имеет уникальный интерфейс управления, который позволяет потребителю выбрать исходное состояние затухания при подключении. С защитной оболочкой и анти-обратным диодом защиты.

Технические показатели:

1, Напряжение питания: 5 В постоянного тока (типичное значение тока 5 мА)
2, программируемый диапазон затухания усиления: от 0 до 31, 75 дБ шаг 0,25 дБ Входное и Выходное сопротивление: 50 Ом
3, модуль поддерживает функции Параллельного и последовательного режима
4, полоса пропускания: от 9 кГц до 4 ГГц (различные значения затухания отличаются, пожалуйста, обратитесь к Индикатору кривой S21)
5, с металлической оболочкой
Различные режимы конфигурации:

1. Конфигурация последовательного режима: Отключите J1 J7 короткий J2
Трехпроводной последовательный режим, контакты: GND DATA CLK LE


2. Параллельный порт C0.5-C16 Режим управления: Отключите J2 короткое J1 J7 значение затухания как показано (По умолчанию):

Посылка включает в себя:

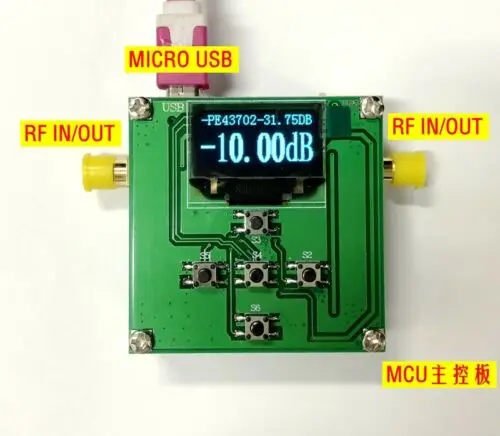

2018 PE43702 + MCU + OLED 9 K-4 GHz 0.25dB 31,75db цифровой радиочастотный аттенюатор модуль
