Необходимо прочесть перед покупкой: Эта печатная плата действует только в качестве переключателя, не влияет на текущий выход.

Тип 1: одиночный Pulse41A Triac отправка номера и линии терминала

Тип 2: один Pulse100A Triac отправка номера и линии терминала

Тип 3: 41 ATriac

Тип 4: 100 ATriac

Тип 5: Одинаковая одежда для контрольная панель трансформатор

Тип 6: Одинаковая одежда для езды на велосипеде переключатель

Управление доска Особенности

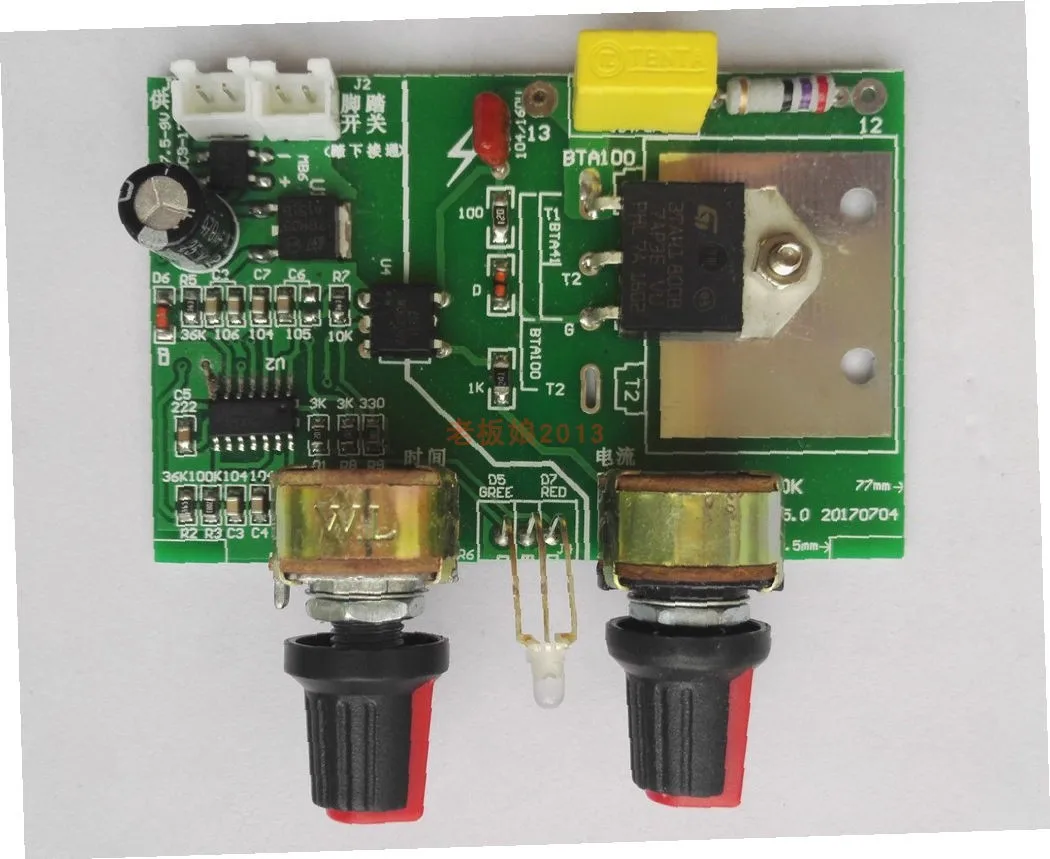

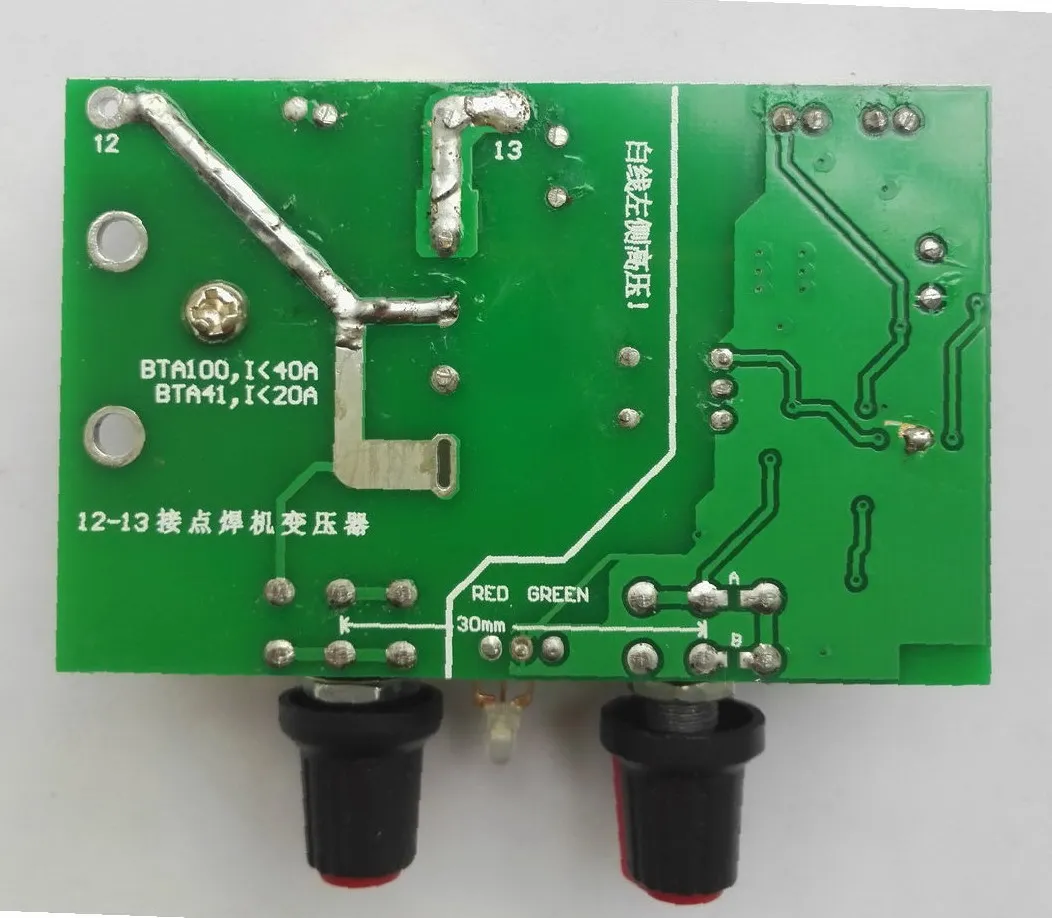

1. Размер is77мм * 50 мм, большая доска, совместимость 41aand100atriac

2. можно регулировать время точечной сварки и ток точечной сварки, Scope0.02-1 s, Current40 %-100%, время регулировки передней левой ручки, правая ручка для регулировки тока. для обеспечения безопасности, ручка регулировки тока является пользовательской пластиковой ручкой потенциометра.

3. Проводка переключателя педали изолирована от электричества города, даже прикосновение безопасно

4. Переключатель педали, может быть только с точечной сваркой после того, независимо от того, сколько времени это займет., второй для точечной сварки нужно расстегиваться и re-ступенчатые

5. Увеличение анти-встряхивания цепи, предотвращение неправильной точечной сварки, когда контакты переключателя встряхнут, когда Переключатель педали понижен

6. Включаем Питание Индикатор светильник в виде красного светильник, зеленый светильник на при сварке

7. Наш кремниевый контроль принимает большие основные компоненты, не дешевый маленький сердечник

8. Плата обработана оловом при высоком токе., гарантированный выход

9. После изготовления точечной сварки, использование не влияет на электричество в доме.

ТРИАК на плате управления is41AOf, может использоваться только на один СВЧ трансформатор СВЧ-печи, если вы используете двойной трансформатор, он будет поврежден; первичный ток полной нагрузки рекомендуется для низких 20А, максимум не сверх25а.

Хотите использовать двойной трансформатор, ее главная сила тока больше, чтобы use100A Управление СИД кремния Управление доска 。 рекомендуется основная максимальный ток не exceed40A.

\

\

Схема подключения

Принцип машина для точечной сварки

AC сварочный аппарат для точечной сварки с помощью transformer220V (промышленная машина для точечной сварки, как правило, used380V) схема соединений для настройки, чтобы снизить напряжение, привести к точечной сварки полюс электрода без содержания свинца и короткое замыкание с электродом (контакт электрода имеет очень низкое сопротивление контакта со сварной частью., давайте называем это коротким замыканием) мгновенная Высокая токовая Абляционная сварочная часть, Генерируемая Сердечника сварки достигает сварки. 。 высокий ток во время точечной сварки является ключом к точечной сварке., при изготовлении точечных сварочных аппаратов, они должны быть основаны на основной линии, которая может производить высокий ток, второе-это контроль времени точечной сварки, что большинство пользователей сети чувствуйте себя хлопотно.

\

1. Выбор трансформатора очень важен.

Точечная сварка является высокотоковой сваркой, энергопотребление во время сварки также очень большое., мощность точечной сварки батареи тонкий никелевый диапазон is2KW, это требует большой выходной мощности Трансформатор. с небольшим трансформатором трудно добиться успеха. полный размер трансформатора. Внимание к стоимости и рабочей нагрузке, микроволновая печь трансформатор СВЧ-печи рекомендуется, это достаточно, чтобы удовлетворить случайные точечные сварки в день Жизнь. 。

\

2. Выберите нужное время и переключатель управления 。

Почти не исключением является использование промышленного переменного тока точечной сварки машина для контроля силы тока и времени точечной сварки путем контроля угла проводимости и времени проводимости triac., хороший, точный контроль К одиночный импульс, OnlineDIYMost из машины для точечной сварки, небольшим весом, длительным временем использования реле для того чтобы контролировать контактор переменного тока. У нас очень много различных недостатки таким образом., это не рекомендуется, рекомендуется применять кремниевый управляемый метод. 。

\

3. Правильное представление об точечной сварки тока и времени 。

Припоя очень высокая температура во время точечной сварки, приведет к тому, что окисление металла рядом с Паяные соединения, влияя, таким образом, припоя прочность и характеристики материала, тем дольше времени точечной сварки, тем серьезнее окисления, следовательно, Подходящий метод сварки заключается в максимально короткие сроки под высоким током. время точечной сварки обычно не превышает 0,5 секунды. промышленный точечный сварочный аппарат имеет большую выходную мощность тока, поэтому соответствующий ток следует выбирать в соответствии со сварочными материалами различной толщины., для предотвращения припоя от горения, брызг. выходной ток Емкость точечной сварки накопленной энергией изменены в микроволновой трансформатор СВЧ-печи обычно ограничен. для тех, у кого Регулировка тока функция, максимальная сила тока должна быть установлена в первую очередь. исследуйте кратчайшее время сварки при максимальном токе; если вторичная линия трансформатора и сварочный столб толще, вторичный ток Относительно большой, в это время ток должен быть отрегулирован до точки точечной сварки без явного обесцвечивания. некоторые сети имеют меньший выходной ток из-за неправильного трансформатора или более тонких вторичных линий., машина для точечной сварки трудности, продлить срок времени точечной сварки для того, чтобы сделать вверх, I don't поддерживать такое, по-прежнему должны упорно работать с Трансформатор 。

\

4. Связь между напряжением точечной сварки и эффектом точечной сварки.

Машина для точечной сварки плавится под высоким током, это имеет место в настоящее время, что влияет на точечной сварки эффект. при условии, что ток достаточно велик при точечной сварке, не имеет прямого отношения к напряжению точечной сварки, однако, Сопротивление во вторичной цепи точечной сварки влияет на максимальный ток точечной сварки. сопротивление в цепи точечной сварки имеет контактное сопротивление контактных частей, точечный сварочный электрод, четыре части сварочного свинца и вторичное сопротивление обмотки, если общее сопротивление в цепи точечной сварки большое, для того, чтобы добиться идеальной пятно Сварочный ток, среднего напряжения должен быть увеличен. но эту потерю в петле увеличивается, производительность, очевидно, снижение эффективности; если сопротивление в петле мала, вторичный может использовать более низком напряжении. это тепло не является очевидной, и он имеет высокую эффективность, поэтому на вторичном площадь поперечного сечения крупные промышленные машина для точечной сварки машины Очень большой. сварочный свинец очень толстый, более низкий вторичный коэффициент, некоторые только 2 в 。 большинству энтузиастов areDIYSecondary discovery вокруг точечной сварки machine4Circle (напряжение чуть lower4V) точечной сварки эффект не является идеальным, после того, как добавление круг для повышения напряжения, точечной сварки эффект точно определить нужный размер. Я ошибочно Среднего Напряжения, чем мужчин, на самом деле, Это причина, почему его вторичной линии поперечного сечения трансформатора не достаточно или сварочный свинец слишком тонкий., идеальный точечный сварочный аппарат является вторичным, который может выдавать достаточно тока при более низком напряжении., повышение среднего напряжения принесет дефекты сварки полюс и средней школы Серьезные лихорадка. 。

\

\

5. У нас есть ортопедическая подготовка к сварке.

\

Энергия во время точечной сварки очень большая, температура на паяльном соединении очень высокая, сварочный полюс и сварочный полюс зажим медные, теплопроводность очень быстрая, непрерывная машина для точечной сварки очень очевидно, даже горячие руки нагрева сварочных работ полюс провода и вторичные катушки под высоким током также очевиден., трансформатор находится в перегруженном состоянии, первичный Катушка и железное ядро Нагреваются быстро, поэтому, небольшой точечный сварочный аппарат, изготовленный одной микроволновой трансформатор СВЧ-печи, не подходит для длительной непрерывной точечной сварки., наиболее явной частью тепла является сварочный столб, будет достаточно жарко, чтобы не держать, чтобы выдержать вас. потому что это сварка Полюс, он будет горячим и не может быть использован., таким образом, внутренние части точечной сварки не нужно заставлять рассеивать тепло; тиристор на точечной сварочной плате является самым легким в жаре, таким образом, ТРИАК на плате управления, который я спроектировал, не добавляло теплоотвод.

\

Если вы хотите постоянно точечно сварить в течение длительного времени, необходимо учитывать принудительное тепловыделение нагревательных частей., детали сварочных полюсов обычно проходят через воду для рассеивания тепла, площадь поперечного сечения сварочного свинца большая., если он не большой, Он должен быть охлаждаемый водой., triac на плата управления должен быть заменен При большем Текущий Модуль и надежно рассеивать тепло., основной трансформатор также имеет тепло Рассеивание., конечно, СВЧ трансформатор СВЧ-печи не является квалифицированным., поэтому проблемы не маленькие, цена не низкая, это также является причиной высокой цены промышленной точечной сварки Машины. 。

\

6. Электрод точечной сварки оказывает большое воздействие на эффект точечной сварки.

\

Электрод является важной частью сварочная цепь. он пропускает ток и по всей площади картины площадь сварки 、 часть тепла на поверхности и сварка площади направляющих частей и позиционирования заготовки 、 зажим на месте, свой рабочий конец уход за кожей лица и прилегающие области Сочетают в себе и избыточному току плотности. 、 при сжатии и температура прозрачный градиентный фон очень суровых условий труда 。 выбор электроды часто не ценится энтузиастов. практика доказывает, Медь в обычных материалов (чистый Медь) может быть только почти не использовал, латунь, Алюминий не может быть использован, в том случае, если вы используете его часто истечению, и вы все еще приобрести специальную Сварка полюс. машина для точечной сварки нержавеющей стали могут быть выбраны медь хром циркония, точечной сварки никелевый лист является лучшим из оксида алюминия, медь, Вольфрам и молибденовые электроды необходимы для точечной сварки с медными вставками. 。 специально подобранные методик может быть Baidu, есть более подробные введения на Интернет. 。

\

7. Сварки полюс давления влияет на точечной сварки эффект 。

\

\

Соответствующего давления необходимо наносить на сварки полюс во время точечной сварки. уменьшить Топ и детали для сварки полюс, контактное сопротивление между принадлежности для сварки, увеличение сварочного тока, улучшить эффект сварки 。 если давление слишком мал, это приведет к брызгам. 、 сжечь тонкие сварочные материалы, припоя сложно с тем, чтобы стать эффективными и плавки Сердечник; давление по поводу сборки, из-за чего припоя к подвергаются усадке и ускорить этот аппарат сварки Полюс. 。 промышленная машина для точечной сварки использует пневматическое нажимное, размера давления лучше контролируется, личный Портативный используется ручной ощущения, низкий разброс в тех случаях, когда машина для точечной сварки, Паяные соединения не помяты в качестве идеального, нужно накопления большего количества Опыт 。

\

'
