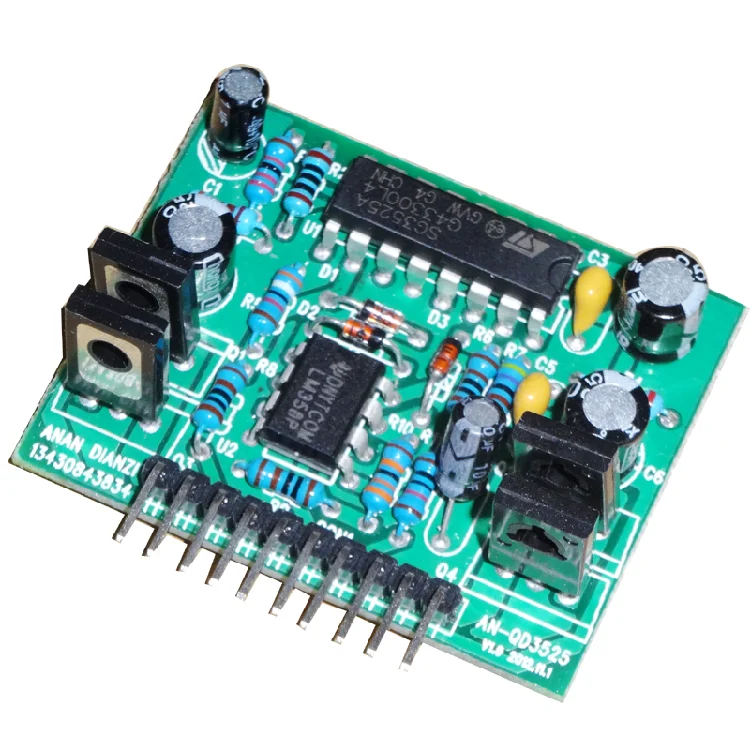

Передний привод усилитель инвертора привод 3525 мини-пластина двухсторонняя печатная плата с тотемным приводом хорошая форма сигнала

Передняя ступенчатая пластина привода

Выходная частота: 15 кГц

Входное напряжение: 9-15 в

Размер: 45 мм в ширину * 36 мм в высоту

Материал пластины: fr-4 двойная панель, толщина 1,2 мм

772 882 тотем: тотем использует B772, D882 Триод средней мощности, до-126 посылка, может управлять 5 пар большой трубки, 10 пар небольшой трубки

41C 42C тотем: тотем TIP41C, TIP42C транзистор высокой мощности, TO-220 посылка, может управлять 10 пар трубки, 20 пар небольшой трубки

Прошитые ботинки:

Посмотрите на грань компонента, закрепите вниз, отсчитывайте слева направо,

1, 2: выходной сигнал 1

3, 4: попадание в водозащиту

5: пустые

6: Входной положительный полюс

7: защита от перегрузки по току (защита от положительного напряжения)

8: Входной отрицательный электрод

9, 10: выходной сигнал 2

Отбор проб 7 и 8-pin косвенные константановый регулятор провода при нормальном использовании.

Расчет тока защиты: 6 В/330 (330 к/1 к)

Когда медное сопротивление зафиксировано, измените коэффициент усиления сигнала пластины драйвера. Коэффициент усиления по умолчанию равен 330 и изменяет значение сопротивления R10 (330 K).
