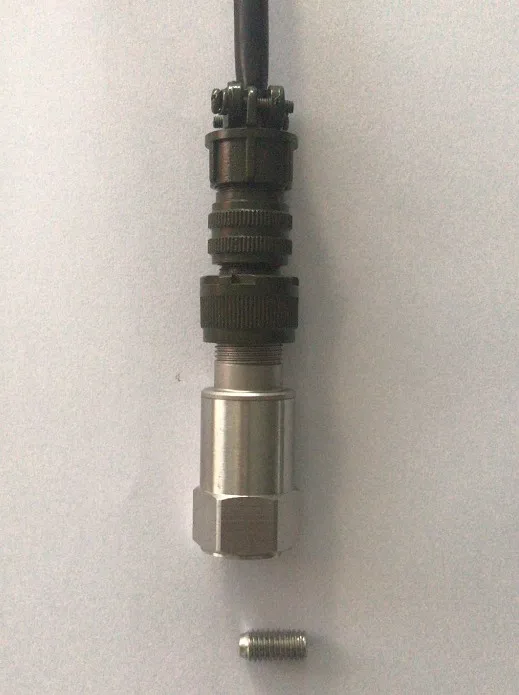

Пьезоэлектрический интегрированный передатчик вибрации датчик ускорения моторный насос амплитуда вибрации онлайн мониторинг

Пьезоэлектрический элемент внутри пьезоэлектрического интегрированного вибрационного передатчика G600 стимулирует ускорение вибрации, и преобразует эффективное значение ускорения или эффективное значение интегрированной скорости в текущий выход 4-20мА в соответствующий диапазон через высокоточную и плотную схему, что удобно для дистанционного отображения и управления. очень подходит для подключения к DCS, ПЛК и система сбора данных.

Область применения:

Вибрационный онлайн-мониторинг для паровых турбин, вентиляторов, электронных двигателей, насосов, центрифуг, сепараторов, генераторов, турбин и аналогичного осциллирующего оборудования.

Особенности:

1. Двухпроводная система петли делает передатчик более удобным и экономичным в использовании и обслуживании;

2, отказоустойчивая технология, петля двух линий полярности произвольное соединение;

3. Низкое энергопотребление и высокая стабильность измерительной линии, обеспечение высокой точности выходного тока, соответствующего линейному значению вибрации;

4, пьезоэлектрический сердечник, интегрированная структура, долгая жизнь, прочный, подходит для различных суровых условий жизни;

Параметры:

Источник питания: + 24±10% блок питания в постоянного тока, Максимальная потребляемая мощность 0,5 Вт;

Диапазон измерения: 0 ~ 10 г пиковое значение; эффективное значение 0 ~ 100 мм/сек.; 0-10 мм пиковое значение (дополнительный диапазон)

Частотный диапазон: 10 ~ 1000 Гц;

Чувствительное направление: осевое, любое направление/Угол установки;

Поперечная Чувствительность: ≤3%;

Электрическая изоляция: 500 VRMS, изоляция цепи и оболочки;

Ток на выходе: Стандартная двухпроводная система 4-20 мА на выходе;

Точность: ± 1%; (нагрузка: самая большая 500 Ω)

Предел удара: 1000 г;

Качество: 0,2 кг;

Или: 25*50 мм

Крепление: винт M10 * 1,5 или M8 * 1,25

Класс защиты: IP68

Рабочая среда:-30 ~ 100℃;

Относительная влажность: не более 95%, без конденсации.

Применение:

1. Перед использованием вибрационного передатчика проверьте, находится ли проводка в хорошем состоянии, а затем передатчик зафиксирован в измеренной точке;

2. Подтвердите, что рабочий источник питания вибрационного передатчика должен быть + 24В ± 10% В постоянного тока;

3. Вибрационный передатчик работает, и выходной ток при отсутствии вибрации должен быть около 4,00 мА;

4. Вибрация протестированной машины, и выход вибрационного передатчика должен отвечать на линейный 4 ~ 20 мА выходной ток вибрации;
