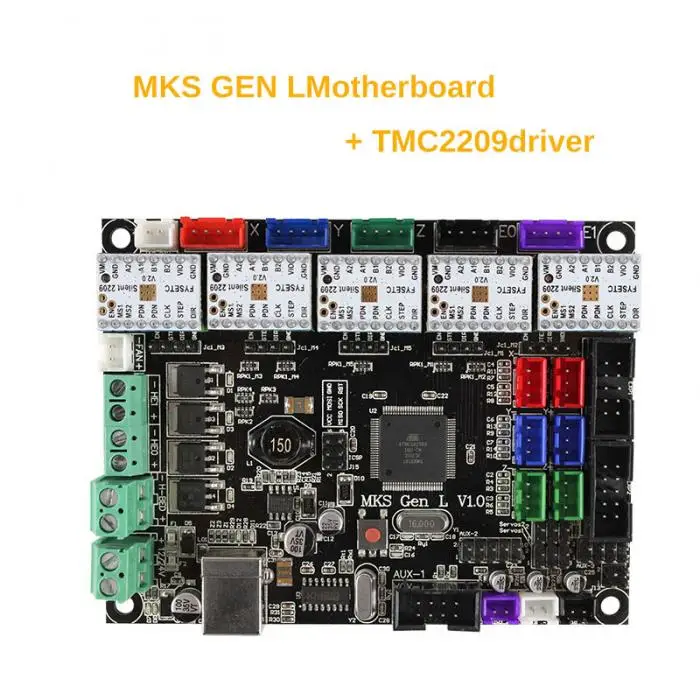

Плата 3D-принтера MKS Gen L V1.0 контроллер с 5 шт. TMC2209V2.0 для Ramps1.4/Mega2560 R3 ND998

Плата 3D-принтера MKS Gen L V1.0 контроллер с 5 шт. TMC2209V2.0 для Ramps1.4/Mega2560 R3 ND998

Особенности:
1. 2560 и ramps1.4 смонтированы на одной плате, что позволяет решить проблему, что комбинированный интерфейс Ramps1.4 является громоздким и легко подводить.
2. Пользователи могут заменить двигатель самостоятельно, поддерживает привод 4988 и привод 8825, привод TMC2100
3. резервный внешний сигнал привода, который может быть подключен к большому диску для привода 57 и 86 двигателей.
4. Использование высококачественной MOSFET трубки, эффект тепловыделения лучше, и долгосрочная работа стабильна.
5. Использование выделенного электропитания чип, поддержка 12 V-24 V вход питания, решить проблему тепловой и электрической энергии из-за нехватки пандусы напряжения чип-преобразователь.
6. Стабильная и надежная схема фильтра значительно уменьшает возможность помех, и это возможно, чтобы избежать возникновения аварий и полос во время печати.
7. Принять CH340 чип последовательного порта, чтобы уменьшить стоимость под посылкой обеспечения стабильности и надежности, и решить проблему 16U2 жесткого в установке привода в прошлом.
8. может принять вход 24 В, та же система питания может уменьшить ток горячей кровати до 1/4, эффективно решить проблему нагрева горячей кровати MOS.
9. Используя прошивку с открытым исходным кодом Marlin, конфигурация точно такая же, как ramps1.4, которая может непосредственно заменить Ramps1.4.
10. Можно напрямую подключить 2004LCD дисплей и 12864LCD дисплей, может поддерживать TFT28, TFT32 сенсорный экран.
11. Оси XYZ используют различные цветовые клеммы, чтобы соответствовать мотору и концевой выключатель для легкой проводки.
12. Используйте дизайн r-friendly, используйте различные цветовые клеммы для того, чтобы отличить направление движения, уменьшить вероятность вставки и обратного хода, и предотвратить повреждение материнской платы из-за вставки вождения.
Параметры:
Оборудование совместимо с StepStick и Pololu A4988
Возможность привода до 1.7A (RMS) непрерывный ток катушки-2.8A пик
Шаг/Dir интерфейс с микрошаговым интерполяцией (до 256 микрошагов)
Конфигурация через контакты CFG или интерфейс UART
Напряжение двигателя: 5,5-28 в
Логическое напряжение: 3,3-5 В
RSense: 0,11 Ом
StealthChop2-для тихой работы и плавного движения
Электронная сигарета-высокодинамичный измельчитель управления двигателем (с поддержкой UART, OTP, CFG Pin)
Coolшаг-контроль тока для экономии энергии
StallGuard4-Бесколлекторный двигатель обнаружения нагрузки

Посылка включает в себя:

1 x Управление доска
5 x TMC2209V2.0
1 х кабель
1 х Отвертка
