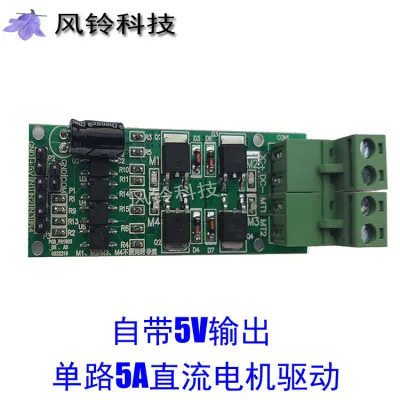

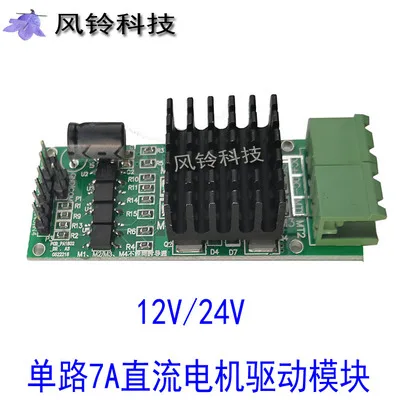

Плата модуля привода двигателя постоянного тока 5A12V/24V 7A одноканальный H мост имеет 5V Выходная оптопара изоляция ШИМ

[Информация о продукте]

1. Одноканальный Н-мост привод, который может держать непрерывный ток в пределах 5А для контроля положительного и отрицательного вращения двигателя ..

2. Оптопара сигнала изоляции, модуль для высокого уровня включения.

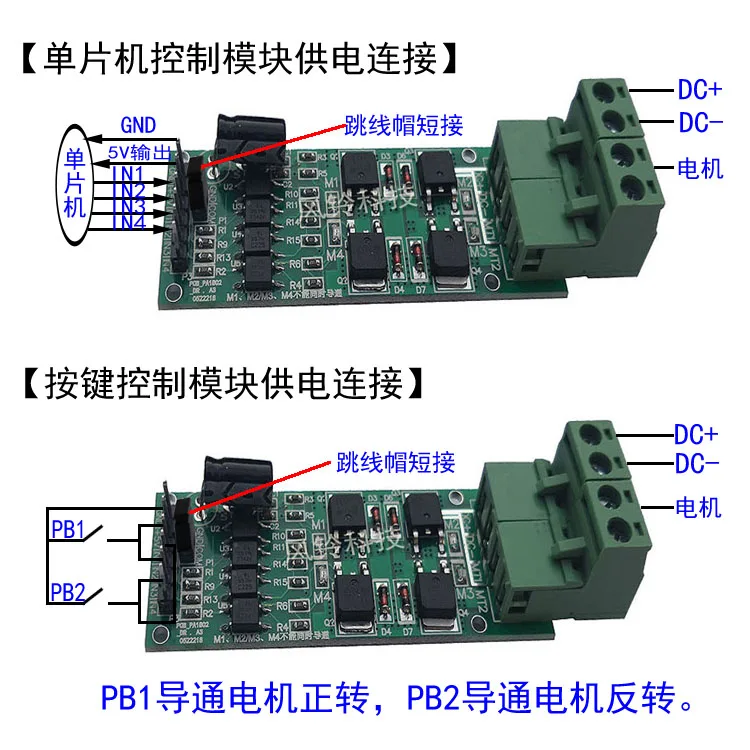

3. Его собственный выход 5 в используется для питания с одним микрокомпьютером, а также может использоваться в качестве ключа управления выходом питания.

4, продукт является стабильным и надежным, после профессионального тестирования перед фабрикой.

Напряжение питания: 5 в-27 в, обратите внимание на блок питания не должен быть изменен или более 27 в, в противном случае он может сгореть модуль, рекомендуется подключить предохранитель 15A в серии к источнику питания.

Контрольный сигнал: напряжение контрольного сигнала составляет 3-6,5 в; ток контрольного сигнала 3-11 мА

PWM сигнал: поддерживает Частотный диапазон шим 0-20 кГц ШИМ с минимальной эффективной шириной импульса 10us

Номинальный выходной ток: 5А

Номинальная выходная мощность: 60 Вт (12 В питания); 120 Вт (24 источника питания)

Рабочая температура:-25℃-80℃

Размер продукта: 6,75 см * 2,5 см * 2,0 см (длина * ширина * высота)

На что следует обратить внимание

\ 1) блок питания драйвера не должен быть подключен задним ходом. Рекомендуется подключить предохранитель 15A в серии на интерфейсе питания, и напряжение должно быть между 5 В и 27 в. Если напряжение перенапряжения, питание может сгореть модуль драйвера.

\ 2) рекомендуется, чтобы Номинальный выходной ток блока питания был более чем в 2 раза от номинального тока мотора, во избежание сбоя источника питания для обеспечения тока, требуемого во время запуска двигателя, Что приведет к провисанию напряжения блока питания и падению напряжения питания от входного напряжения, требуемого водителем, так что защита от пониженного напряжения модуля привода отключит выход и заставит мотор остановиться.

\ 3) интерфейс двигателя не должен быть коротким, в противном случае модуль привода может быть сгорел. Рекомендуется использовать предохранитель серии 10A на интерфейсе двигателя.

\ 4) Драйвер должен быть подключен к мотору перед включением питания, чтобы предотвратить сгорание модуля драйвера при коротком замыкании.

\ 5) Убедитесь, что драйвер не влажный, не замыкайте компоненты на плате привода и не используйте контакты и колодки компонентов на сенсорной плате.

'
