Описание
Я был разработан для малиновой фракции для сборки литиевой батареи мобильного питания, позволяет малине отправить плату для работы в автономном режиме до 9 часов.
Конечно, я не ограничен использованием raspberry, я отвечаю на два USB-A интерфейса, один может поставить питание для мамы Pi. При необходимости, другой может быть встроен ЖК-экран и другое оборудование с источником питания.
Внутренняя интеграция Китая-это встроенный чип управления литиевой зарядкой/повышением. Возьмите свой аккумулятор, весит всего 80 г. Insteent вместе с международной малиновой, чтобы отправить шляпу расширенной версии размера исследования и разработки, с простой медные Держатели и raspberry можно установить материнскую плату
Рабочие параметры:
Батарея Емкость:Ниже указаны такие же, как"3800 ма-ч
Максимальный ток разряда: 1.8A
Выходное напряжение без нагрузки: 5,1 В ± 0,1 в
Стандартный ток заряда/напряжение: 1.0A 5,0 V
Литиевая батарея полна напряжения до 4,18 V-4,2 V
CHG светодиодный эффект:
Подсветка: зарядное устройство для постоянной зарядки
Выкл.: зарядное устройство для поплавка до полного лития.
На светодиодный эффект:
Свет: USB-A, 5 В
ВЫКЛ.: USB-A интерфейс без выхода напряжения.1 х плата raspberry PowerPack (с литиевой батареей, с монтажными винтами)
Результаты тестирования:
Продукты реальная съемка
ДолжноС случай
1: Этот продукт также может быть установлен на плате raspberry pie, пусть ваш raspberry отправит датчик в автономном режиме. Больше не нужно нажимать на шнур питания и кабель для формирования платформы. Вы также можете установить вентилятор. Это не очень охлаждает ~
Этот продукт 2 части оценки, т. е. максимальная оценка тока, Pi3 с различными типами жидкого кристалла после фактического срока службы теста.

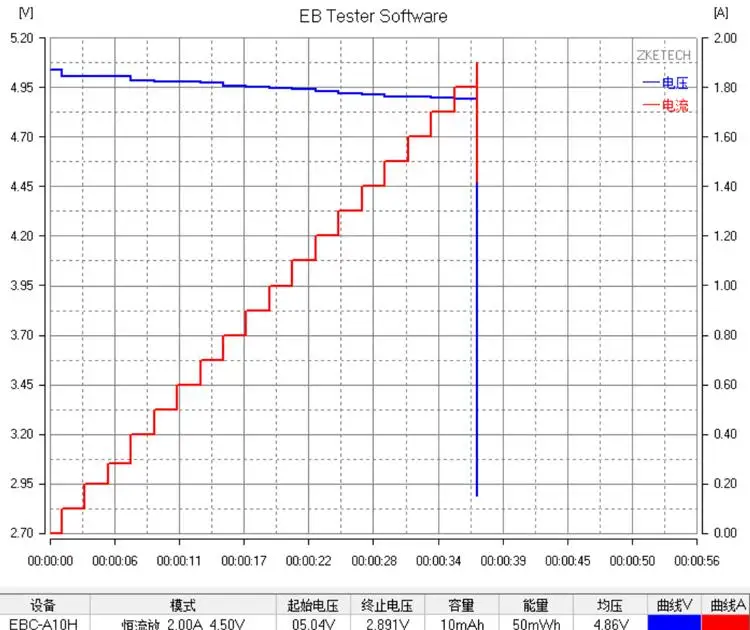

1. максимальная оценка тока, использование высокоточного EBC-10 электронной нагрузки на продукт для тестирования
Из результатов тестирования напряжение источника питания 5,04 в, с выходным напряжением уменьшено, когда выходной ток нарастал до 1,9а, источник питания автоматически ограничит ток, выходное напряжение является чрезвычайно идеальным, Что может эффективно защитить малиновую сторону и периферийное оборудование вызвано замыканием короткого замыкания, вызванным горением.
2. Мы поставляем этот продукт в следующие шесть конфигурации Pi3. С учетом индивидуальных различий в аккумуляторе, три цикла проверки срока службы. Pi3 + 2 дюйма, Pi3 + 5 дюймов, Pi3 + официальный 7 дюймов, Pi3 + снег 7-дюймовый тест автономной работы
Результаты тестирования:
| Информация о станках: | Срок службы | Срок годности 2 | Срок службы 3 | Примечания |
| Pi3 автономная жизнь | 557 мин | 575 мин | 599 мин | Работает в фоновом режиме, срок службы 9 часов |
| Pi3 автономный + 2,2-дюймовый аккумулятор | 490 мин | 448 мин | 477 мин | 2,2 дюйма при большей мощности, срок службы до 7 часов |
| Pi3 автономный + 3,5-дюймовый аккумулятор | 404 мин | 361 мин | 391 мин | 3,5 дюймов, экран немного больше, относительное энергопотребление, срок службы 6 часов |
| Pi3 автономный + 5 дюймов жизни | 224 мин | 255 мин | 278 мин | HDMI5 дюймовый срок службы в 3,5 часов |
| Pi3 автономный + снег 7-дюймовый Время работы от аккумулятора | 176 мин | 162 мин | 183 мин | HDMI7 дюймов, потребление тока подсветки, срок службы 2,5 часов |
| Pi3 автономный + официальный экран 7-дюймовый Время работы от аккумулятора | 355 мин | 363 мин | 347 мин | Официальная 7-дюймовый DSI экран в потреблением энергии, мастерство высокого |
Характеристики
- Номер модели
- title
- Индивидуальное изготовление
- Да
- Бренд
- YUFO-IC
- Фаза
- datesheet
- Тип тока
- datesheet
- Применение
- datesheet
- Types of
- Other ICs
- power
- Dual USB output
- special service
- Pi3 independent
- Package
- One
- batch number
- 1
