Плата расширения SX1268 для LoRa 433MHz Air Wakeup Беспроводная конфигурация Плата расширения для Raspberry Pi

Описание

SX1268 для LoRa 433 MHz Air Wakeup Беспроводная конфигурация Плата расширения для Raspberry Pi

Особенности:

1. плата расширения принимает новое поколение для технологии LoRa spread spectrum, поддерживает диапазон частот 433 МГц, может передавать данные через последовательный порт, расстояние связи до 5 км, и поддерживает автоматическое реле для расширения расстояния связи.
2. Он также поддерживает воздушный wakeup, беспроводную настройку, мониторинг перевозчика, ключи связи и многое другое.
3. по сравнению с обычным для LoRa модулем, он имеет более длинное расстояние связи, более высокую скорость, низкое энергопотребление, лучшую безопасность и анти-помехи, и может быть широко использован в различных областях, таких как промышленные, умный дом и сбор данных.
4. Встроенный для Raspberry Pi 40pin GPIO интерфейс для материнских плат серии Raspberry Pi.
5. Встроенный чип CP2102 USB для UART облегчает отладку последовательного порта.
6. Модуль UART интерфейс управления представлен для облегчения доступа к основной плате управления, такой как для Arduino/STM32.
7. Встроенный 4 Светодиодный индикатор для удобного просмотра состояния работы модуля.
8. С помощью технологии LoRa spread spectrum доступно до 84 каналов, расстояние связи еще больше, и способность анти-помех прочнее.
9. Поддерживает автоматическую релейную сеть, Многоуровневое реле подходит для сверхдальней связи, и несколько сетей могут работать в одной и той же области.
10. Поддерживает маломощные функции, такие как глубокий сон и Пробуждение воздуха для приложений с питанием от батареи.
11. Пользователь может самостоятельно установить ключ связи и не может быть прочитан, что значительно улучшает конфиденциальность данных пользователя.
12. Поддержка функции LBT, мониторинг шума окружающей среды канала перед отправкой, что может значительно улучшить скорость передачи данных модуля в суровых условиях.
13. Поддерживает индикацию уровня сигнала RSSI для оценки качества сигнала и улучшения сетей связи.
14. Поддерживает беспроводную настройку параметров, удаленно настраивает или модуль для чтения параметров, отправляя командные пакеты без проводов.
15. Поддержка передачи с фиксированной точкой, вещания, мониторинга каналов.
16. Предоставьте полное вспомогательное руководство (образцы программ, таких как для Raspberry/STM32).

Параметры:

Тип изделия: модуль
ВЧ-микросхемы: SX1268
Рабочая частота: 410,125-493,125 МГц
Поддерживающая антенна: 433 МГц антенна (2dBi)
Скорость воздуха: 0.3kbps-62,5 kbps (программируемое управление)
Передача Мощность: 22.0dBm (10/13/17/22dBm программируемый Управление)
Чувствительность приема:-147dBm (скорость воздуха 2,4 кбит/с)
Ток излучения: 110 мА (мгновенное энергопотребление)
Получают ток: 11mA
Ток сна: 2μA (для модуля lora программное обеспечение отключено)
Интерфейс связи: UART (уровень ttl)
Диапазон скорости передачи данных: 1200bps-115200bps (по умолчанию 9600bps)
Sub-посылка Длина: 240 байт (32/64/128/240 байт программируемый Управление)
Емкость кэша: 1000 байт
Напряжение питания: 5 в
Логический уровень: 3,3 В/5 В
Варианты Применения: умный дом, промышленные датчики, автоматизация зданий, умные счетчики, другие IoT приложения

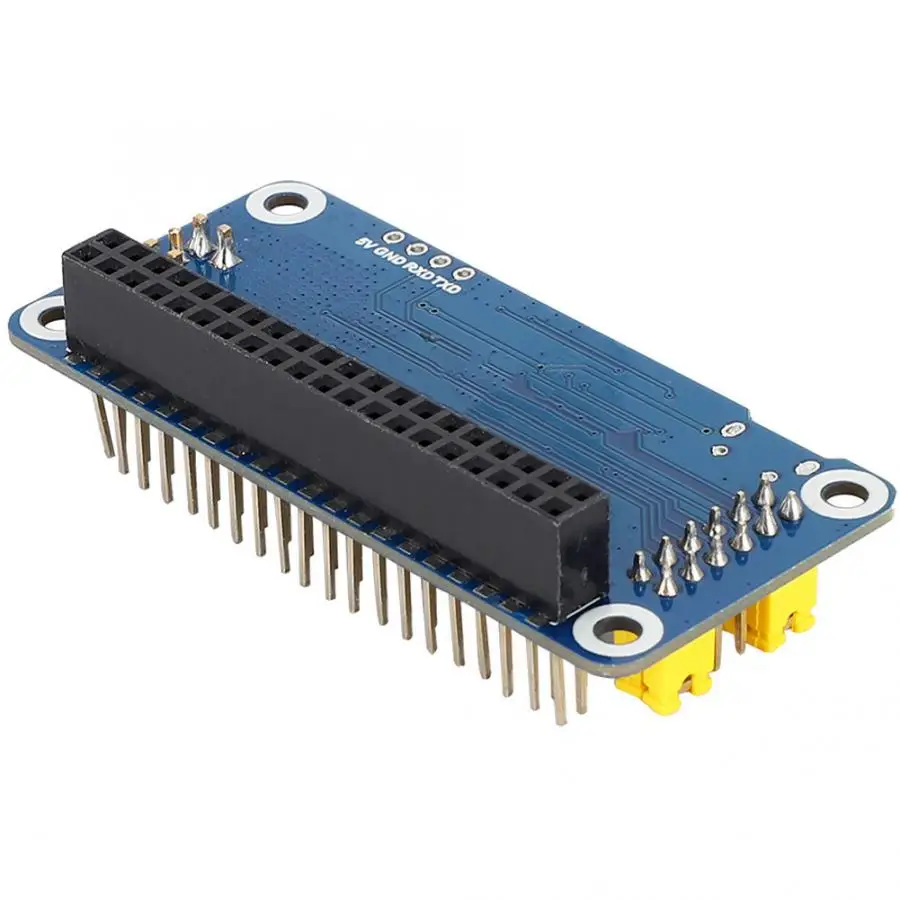

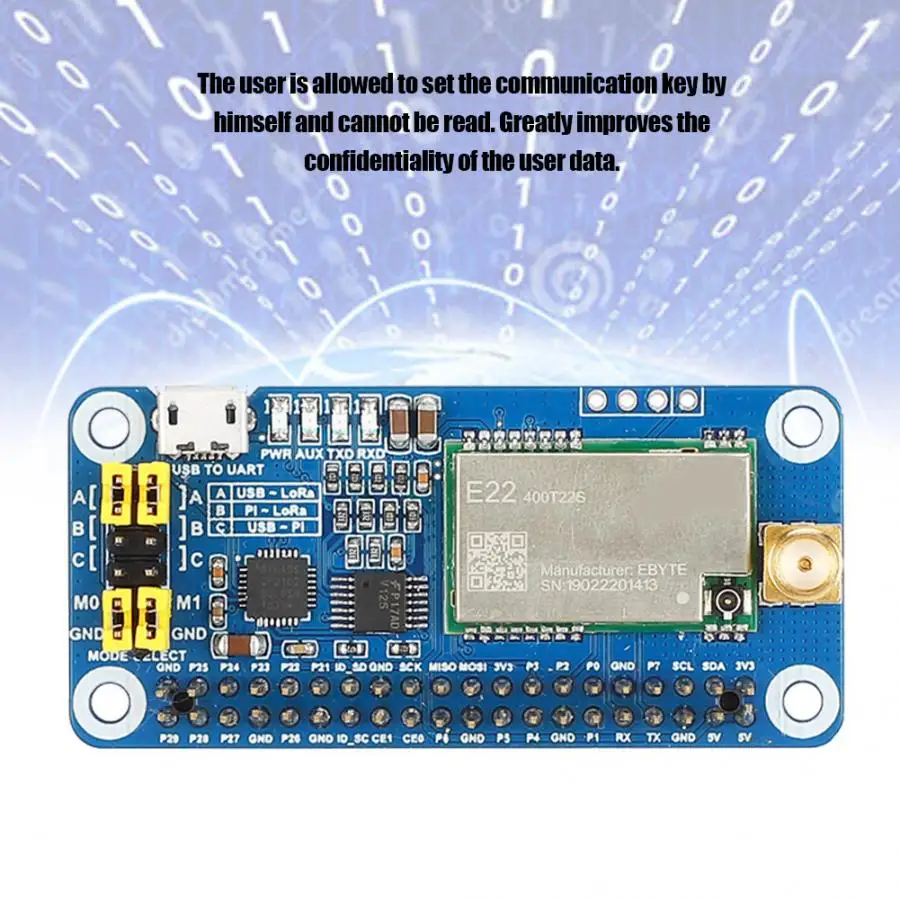

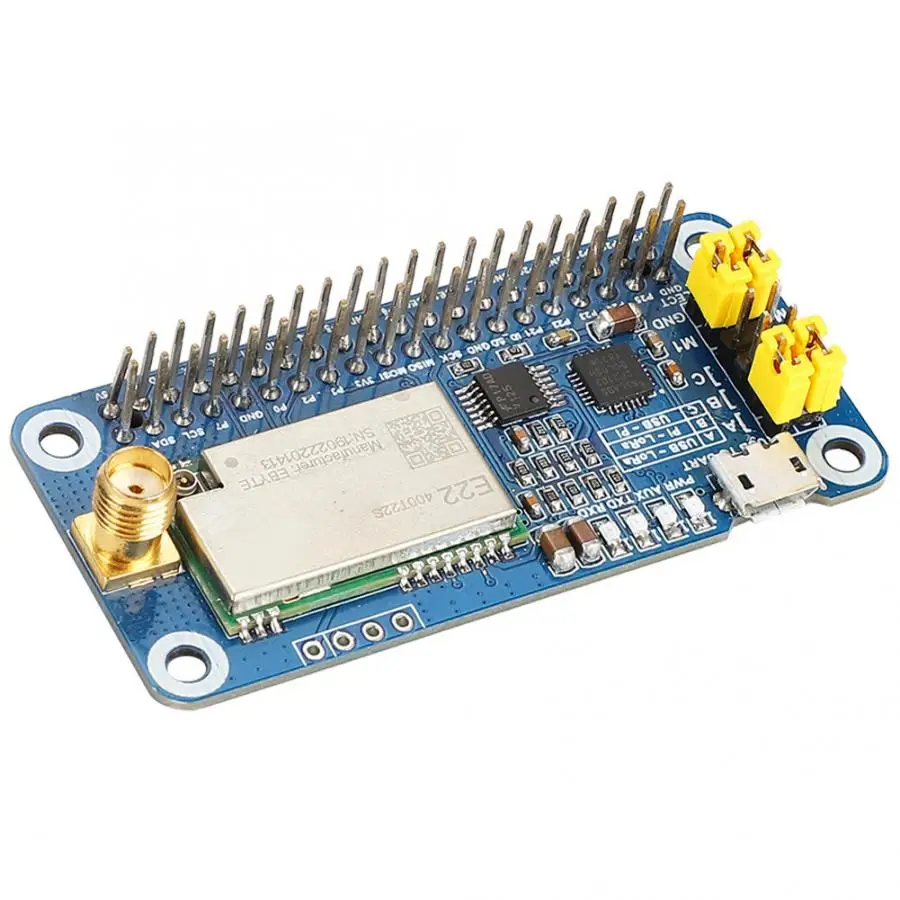

Пояснение к чипу и интерфейсу:
1. SX1268 для LoRa модуля
2. 74HC125V: Переводчик уровня напряжения
3. CP2102: USB конвертер UART
4. Для Raspberry Pi разъем GPIO: для подключения с Raspberry Pi
5. Usb-порт UART
6. UART header: для подключения хост-плат, таких как STM32/для Arduino
7. Разъем антенны SMA
8. Разъем антенны IPEX
9. Показатели:
RXD/TXD: индикатор UART RX/TX
AUX: вспомогательный индикатор
Кнопка включения: индикатор питания
10. Джемперы UART
A: управление модулем LoRa через USB в UART
B: управление модулем LoRa для Raspberry Pi
C: доступ для Raspberry Pi через USB к UART
11. Для джемперов LoRa mode
Короткий M0, короткий M1: режим передачи
Короткий M0, открытый M1: режим настройки
Открыть M0, короткий M1: режим WOR
Открыть M0, открыть M1: режим глубокого сна
