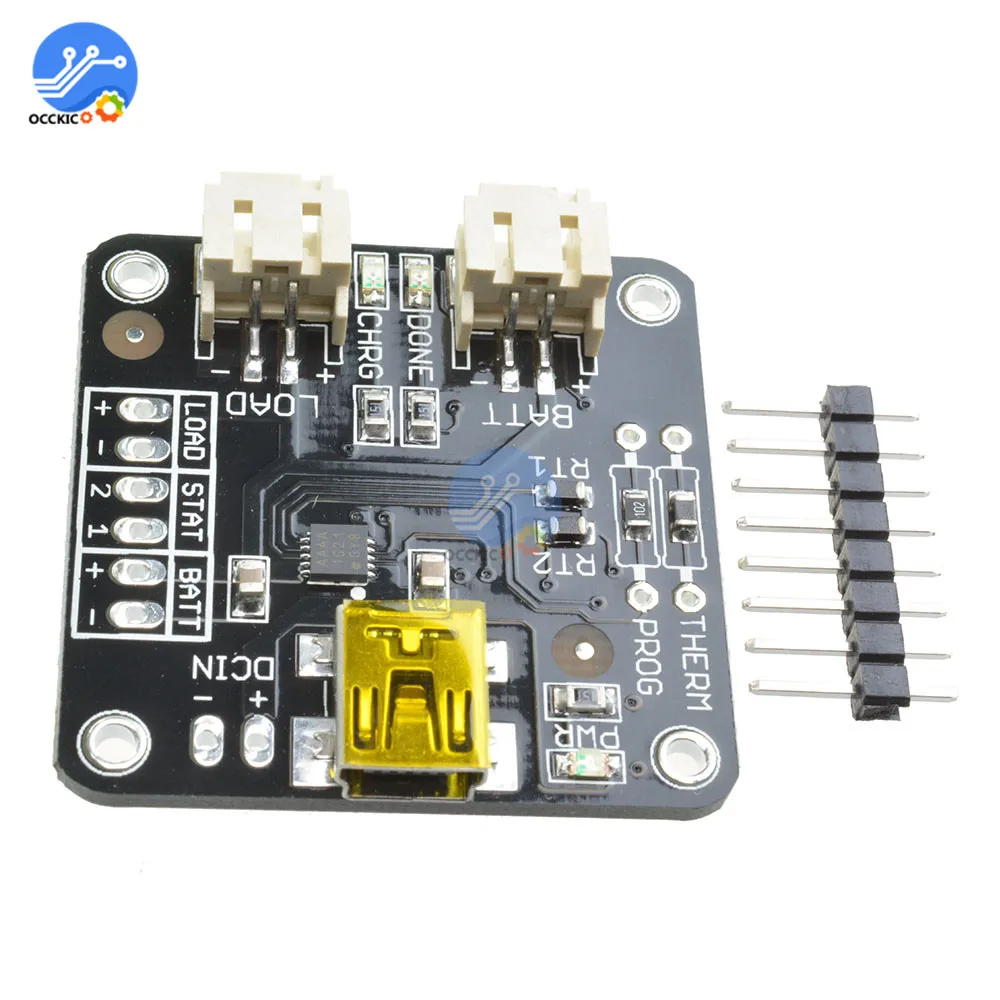

Плата заряда литиевой батареи MCP73833 USB питание батарея активный балансировочный защитный модуль 4,2-4,5 в BMS эквалайзер

Описание продукта:

MCP73833/4 является высокопродвинутым линейным контроллером управления зарядкой для использования в ограниченном космосом, чувствительных к стоимости применениях. MCP73833/4 доступен в 10-Lead, 3mm x 3mm DFN посылка или 10-Lead, MSOP посылка. Наряду с небольшим физическим размером, низкое количество необходимых внешних компонентов делает MCP73833/4 идеально подходит для портативных приложений. Для приложений, заряжаемых от usb-порта, MCP73833/4 может соответствовать всем

Технические характеристики шины питания USB.

MCP73833/4 использует постоянный ток/постоянный алгоритм заряда напряжения с возможностью выбора предварительного кондиционирования и завершения зарядки. Постоянная Регулировка напряжения фиксируется с помощью четырех доступных вариантов: 4,20 в, 4,35 в, 4,40 в или 4,50 в, чтобы удовлетворить новые, новые требования к зарядке аккумулятора. Значение постоянного тока устанавливается с помощью одного внешнего резистора. MCP73833/4 снижает ток заряда на основе температуры штампа при высокой мощности или высоких условиях окружающей среды. Это тепловое регулирование оптимизирует время цикла заряда, сохраняя надежность устройства.

Доступны несколько вариантов для порога предварительного кондиционирования, значения тока предварительного кондиционирования, значения окончания заряда и автоматического порога перезарядки. Значение предварительного кондиционирования и значение окончания заряда задаются как отношение, или процент от запрограммированного постоянного тока. Предварительный кондиционер может быть настроен на 100%. Доступные варианты см. Раздел 1,0 "электрические характеристики" и "система индентификации продукта" для стандартных вариантов.

MCP73833/4 полностью указан в диапазоне температур окружающей среды от-40 °C до + 85 °C.

Особенности

Полный Линейный контроллер управления зарядкой

Интегрированный транзистор пропуска

Интегрированный тока

Интегрированный обратная защита от разрядки

Постоянный ток/Постоянное напряжение

С Термальность регулирования

Высокая точность заданной регулировки напряжения:

4,2 в, 4,35 в, 4,4 в, или 4,5 В, + 0.75%

Программируемый ток заряда: 1А максимум

Предварительная кондиционирование глубоко обедненных клеток

Выбираемый ток/соотношение

Выбор Напряжение порог

Автоматический контроль окончания заряда

Выбираемый ток порог

Выбор безопасности периода времени

Автоматическая перезарядка

Выбор Напряжение порог

Два Статус заряда выходы

Сотовый Температура монитор

Линейный регулятор низкого отсева

Автоматическое отключение при входном питании

Удалены

В соответствии с Напряжение блокировки

Множество доступных вариантов

Широкое применение:

См. Раздел 1,0 "электрические

Характеристики» для выбора вариантов

Обратитесь к системе идентификации продукта для

Стандартный варианты

В наличии упаковка pureglas

DFN-10 (3 мм x 3 мм)

MSOP-10

Приложений

Литий-ионные/литий-полимерные зарядные устройства

Компактные персональные компьютеры

Сотовая связь телефоны

Для цифровых камер

MP3-плееры

Bluetooth гарнитуры

USB зарядные устройства

Посылка включает в себя:
