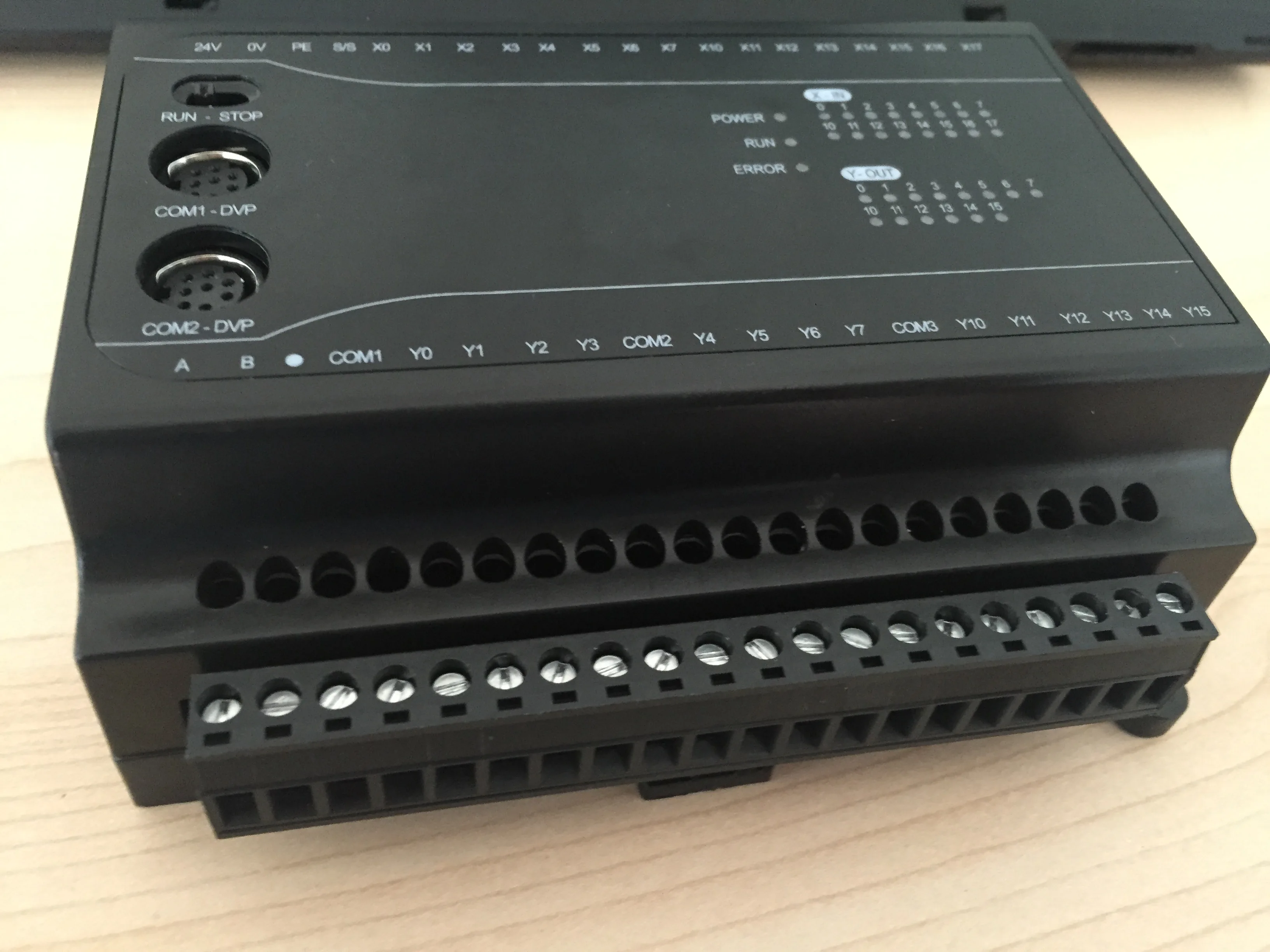

Описание
Этот ПЛК поддерживает все версии программного обеспечения для программирования Mitsubishi, пожалуйста, Не задавайте вопрос, какая версия поддерживает ed!
После фотографирования обязательно отметьте. PLCtype выхода: такие как транзистор или реле. И аналоговый вход и Тип выхода: такие как ток, или напряжение.
ADAnalog Входные параметры:
Разрешение аналогового входа: 12 бит (положение), 0 ~ 4096; Аналоговые входные диапазон:0 ~ 10, Optional0 ~ 5В, 0 ~ 20мА 、 4 ~ 20MA Частота сбора аналогового входного сигнала: 1 кГц (в секунду 1000 секунд); Аналоговое эталонное напряжение: 2500mV, внешнее эталонное напряжение; Аналоговый Входной регистр: (D8030, D8031, D8032, D8033)PT100Temperature зонд Входное напряжение:
Диапазон входного сигнала Pt100:-250 градусов ~ 500 градусов; Функция обнаружения PT100: PT100 короткое замыкание, открытая цепь, функция обнаружения перегрева; Аналоговое разрешение: 12 бит (положение), 0 ~ 4096; Частота приема аналогового количества: 50 Гц (в секунду 50 секунд); Аналоговый Входной регистр: (D8030, D8031, D8032, D8033)Датчик температуры термопары KType Вход:
Входной диапазон термопары KType I:-10 градусов ~ 1200 градусов, различение into0.5градусов; KType регулятор температуры с термопарнымФункция обнаружения: короткое замыкание, открытая цепь, функция обнаружения перегрева; Аналоговое разрешение: 12 бит (положение), 0 ~ 4096; Частота приема аналогового количества: 50 Гц (в секунду 50 секунд); Аналоговый Входной регистр: (D8030, D8031, D8032, D8033)DAAnalog выходные параметры:
Разрешение аналогового выхода: 12 бит (положение), 0 ~ 4096 Аналоговый выход диапазон:0 ~ 10,0 ~ 5В, 0 ~ 20мА 、 4 ~ 20MA Частота приема аналогового выхода: 1 кГц (в секунду 1000 секунд) Аналоговое эталонное напряжение: 2500mV, внешнее эталонное напряжение Аналоговый выходной регистр :( D8037, D8038)Другие гибридные типы могут быть настроены, свяжитесь с отделом продаж для получения детальных параметров!
Характеристики продукта:
1. Поддержка всех Mitsubishi so farplcProgramming программного обеспечения верхнего компьютера, Use24V питания, с высоким и низким напряжением цепи защиты, предотвращения аварий. power SupplyRS485Lightning дизайн защиты порта связи.
2. Порт загрузки: RS232 Delta или Xinjie коммуникационная линия, или подключение человеческого интерфейса связи и других функций;
3. Коммуникационный порт: RS485 коммуникационный порт поддерживает протокол Mitsubishi для подключения людей напрямую или подключение к Протоколу связи collectionMODBUS 。 plcAutomatic идентификация протокола связи клиента, преобразования программного обеспечения не требуется. modbusCheck руководство по продукту из таблицы адресов станции 。
4. Станция MODBUSmaster: bookplcThe оригинальная mitsubishi【rsкоммуникационная функция 】. Клиентам нужно только код функции и количество считываемых данных, это может быть сделано автоматически. Обмен модбусами главной станции 。 удобно для клиентов.
5. Высокая Скорость Счетчик: X0 ~ X7common7Counter, common8Passageway, максимальная поддержка 50 K, поддержка ABcount, Maximum20K, поддержка в то же время 4passageway;
6. Поддержка всех команд прерывания Мицубиси и Высокоскоростная команда прерывания, ABCount инструкция прерывания;
7. Высокоскоростной импульсный выход 0 Y1 Y2 Y3, поддержка частоты 20 кГц, поддержка ускорения и замедления импульса и pwmpulse, захват импульса, прерывание и другие функции
8. Другие функции в соответствии с оригинальным использованием стола mitsubiishifx1ninbuilction;
Ресурсы продукта:
| Проект | Производительность | |
| Управление режим управления | Сохраненный режим работы цикла Программы (Special-purposeLST), инструкция прерывания | |
| Режим управления I/O | Пакетный режим, инструкция по обновлению ввода/вывода, функция захвата импульсов | |
| Язык программирования | Релейный АКК. + режим лестницы | |
| Память программы | Емкость программы | Built-in8k FLASHSpace для хранения |
| Дополнительные места | Можно расширить | |
| Инструкция типа | Инструкция управления последовательностью \ команда ступенчатой лестницы | Инструкция по контролю последовательностей 27 индивидуальный, ступенчатая лестница command2индивидуальный |
| Применение директиве | 89type167individual | |
| Управление скорость обработки | Основные инструкции | 0,2 ~ 0.5us/инструкции |
| Применение директиве | 50us/инструкции | |
| Вход/выходы | Вход точек | MaximumX0 ~ X27 24 точечный ввод |
| Выход точек | MaximumY0 ~ Y17 16 точечный ввод | |
| Внутренний регистр | Общего назначения | M0 ~ M383 384 пятно |
| Держите использовать | M384 ~ M1535 1152 пятно | |
| Специального назначения | M8000 ~ M8255 256 пятно | |
| Регистр состояния (м) | Первоначальное состояние | S0 ~ S9 10 пятно |
| Общего назначения | S10 ~ S127 118 пятно | |
| Держите использовать | S128 ~ S999 872 пятно | |
| Задержка съемки таймером (T) | 100 ms | T0 ~ T199 200 место (0,1 ~ 3,276.7 секунд) |
| 10 мс | T200 ~ T245 46 spot (0,01 ~ 327,67 second) | |
| 1 mscumulator тип (держать) | T246 ~ T249 4 пятна (0,001 ~ 32,767 секунд) | |
| 100 mscumulator тип (держать) | T250 ~ T255 6 пятен (0,1 ~ 3,276.7 секунд) | |
| Счётчиком (C) | 16Bit на каждом отдельном режиме работы | C0 ~ C15 16 точек (0 ~ 32767 секунд) |
| Режим подсчета до 16 бит (keep) | C16 ~ C199 184 место (0 ~ 32767 секунд) | |
| 32Bit двунаправленный высокой скорости | C200 ~ C219 20 точек (0 ~ 32767 секунд) | |
| 32 бит двунаправленный высокоскоростной (держать) | C220 ~ C234 15 точек (0 ~ 32767 секунд) | |
| 32 бит двунаправленный высокая скорость (держать) | C235 ~ C355 следуйте инструкциям для высокоскоростного подсчета | |
| Регистр данных (D) | 16Bit Общий реестр | D0 ~ D127 128 пятно |
| 16Bit регистр удерживания | D128 ~ D7999 7872 пятно | |
| Файл регистр | D1000 ~ D7999 7000 Набор для записи файлов | |
| 16Bit специальный регистр | D8000 ~ D8255 256 пятно | |
| 16Bit индекс регистр | V0 ~ V7, Z0 ~ Z7 16 пятно | |
| Указатель (P \ I) | ДЖАМП 、 CALLBranching | P0 ~ P127 128 пятно |
| Входное прерывание, прерывание синхронизации | I0 ~ I5 6 точек | |
| Машина раскроя (N) | Главная панель управления | N0 ~ N7 8 точечные |
| Постоянная (к \ ч) | 10 Базовая постоянная (к) | 16 положение:-32768 ~ + 32767 |
| 32 позиции:-2147483648 ~ + 2147483647 | ||
| 16 Базовая постоянная (ч) | 16 позиция: 0 ~ FFFF | |
| 32 позиции: 0 ~ FFFFFFFF | ||
На что следует обратить внимание
ØПожалуйста, подтвердите спецификацию, выберите правильный модуль.
ØПри производстве резьбовых отверстий и монтажной инженерии, пожалуйста, не допускайте попадания чипов, проволочных чипов в модуль.
ØПеред подключением, пожалуйста, подтвердите спецификации модуля и подключения оборудования снова, убедитесь, что нет никаких проблем.
ØПри подключении, пожалуйста, обратите внимание, является ли соединение твердым, данные неправильные из-за отключения, короткого замыкания и других неисправностей
