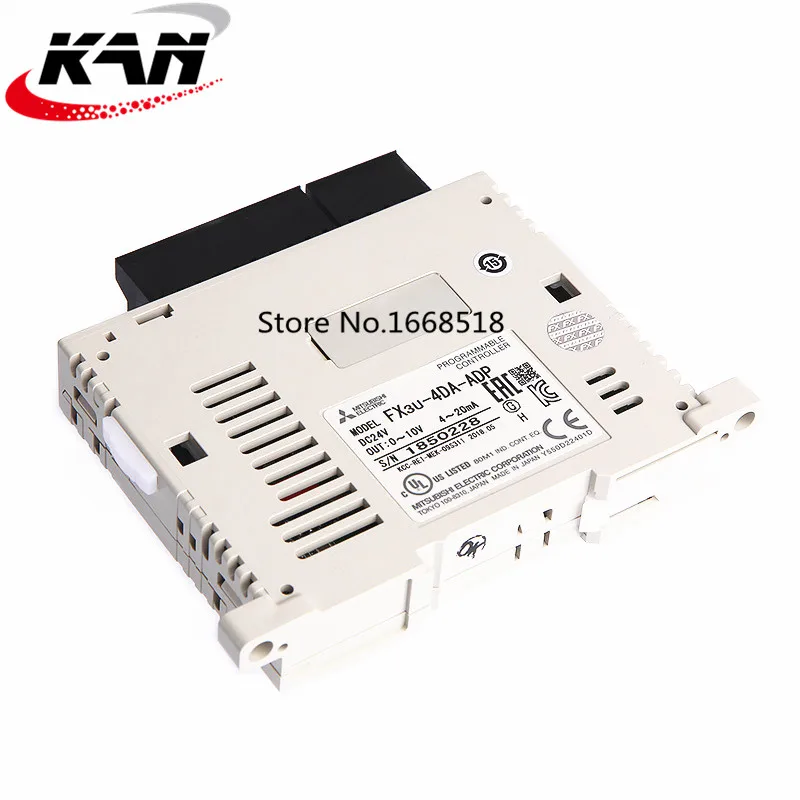

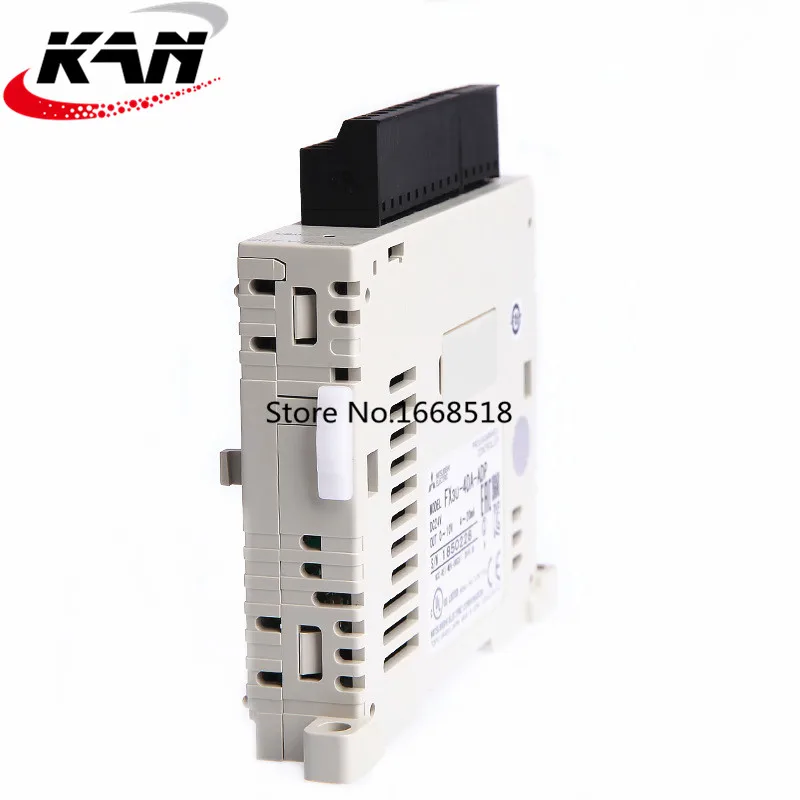

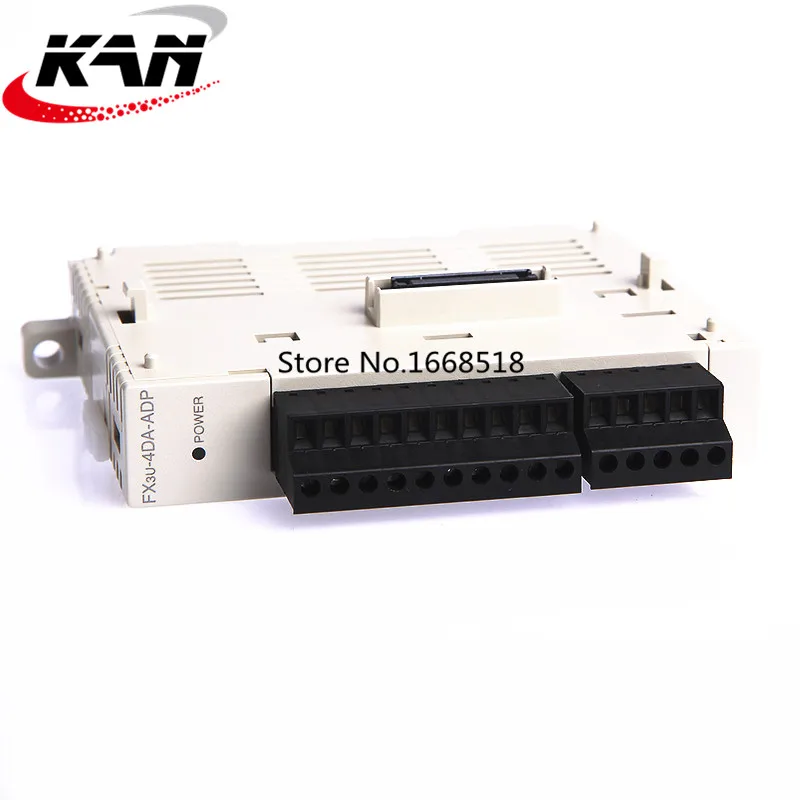

PLC контроллер FX3U-3A-ADP FX3U-232ADP-MB FX3U-4AD-ADP FX3U-485ADP-MB FX3U-4DA-ADP FX3U-4AD-TC-ADP FX3U-4AD-PT-ADP

Описание

Новый оригинальный PLC контроллер FX3U-3A-ADP FX3U-232ADP-MB FX3U-4AD-ADP FX3U-485ADP-MB FX3U-4DA-ADP FX3U-4AD-TC-ADP FX3U-4AD-PT-ADP FX3U-ENET-ADP Аналоговый специальный адаптеры для сим-карт

Введение

Специальный адаптер FX3U-3A-ADP для аналогового входа и выхода (далее-3A-ADP)-это специальный адаптер, добавляющий две аналоговые точки ввода и одну аналоговую точку вывода.

Применимый PLC

Название модели	Применимость
FX3U серии PLC	Вер. 2,61 или более поздней версии
FX3UC серии PLC	Вер. 2,61 или более поздней версии
FX3G серии PLC	Вер. 1,20 или более поздней версии
FX3GC серии PLC	Вер. 1,40 или более поздней (от первого производства)

Номер версии можно проверить с помощью мониторинга D8001/D8101, так как последние три цифры показывают его.

Питание Технические характеристики

Предмет

Параметры

Конверсии

Силовой привод

24 В постоянного тока + 20%/-15%, 90 мА

Подключите источник питания постоянного тока 24 В к клеммному блоку.

Интерфейс дальнего света

Мощность

5 в постоянного тока, 20 мА

Питание 5 в постоянного тока осуществляется от внутреннего источника питания основного блока.

Технические характеристики

Технические Характеристики аналогового входа

Предмет	Параметры
Предмет	Напряжение вход	Входной ток
Аналоговые входные диапазон	От 0 до 10 В постоянного тока (Входное сопротивление: 198,7 k Ом)	На возраст от 4 до 20mA постоянного тока (Входное сопротивление: 250 Ом)
Максимальная Абсолютная вход	-0,5 В, + 15 В	-2 мА, + 30 мА
Разрешение	2.5mV (10 V/4000)	5uA (16mA/3200)
Общая точность	+-0.5% (+-50мв) для полной шкалы 10 в (при окружающей среде Температура 25 °C +-5 °C) +-1.0% (± 100мв) для полной шкалы 10 в (при окружающей среде Температура от 0 °C до 55 °C)	+-0.5% (+-80uA) для полной шкалы 16 мА (при окружающей среде Температура 25 °C +-5 °C) +-1.0% (+-160uA) для полной шкалы 16 мА (при окружающей среде Температура от 0 °C до 55 °C)

Технические Характеристики аналогового выхода

Предмет	Параметры
Предмет	Напряжение выход	Выходной ток:
Аналоговый выход диапазон	От 0 до 10 В постоянного тока (Внешняя нагрузка: 5 k Ом до 1 м Ом)	На возраст от 4 до 20mA постоянного тока (Внешняя нагрузка: 500 Ом или меньше)
Разрешение	2.5mV (10 V/4000)	4uA (16mA/4000)
В общей сложности Точность	+-0.5% (+-50мв) для полной шкалы 10 в (при окружающей среде Температура 25 °C +-5 °C) +-1.0% (+-100мв) для полной Шкала 10 в (при температуре окружающей среды от 0 °C до 55 °C) Если сопротивление внешней нагрузки (Rs) меньше 5 k Ом, точность будет резцами, как показано в следующей формуле: (сложение будет 100мв на %.)	+-0.5% (+-80uA) для полной шкалы 16 мА (при окружающей среде Температура 25°C±5°C) +-1.0% (+-160uA) для полной Шкала 16 мА (когда Температура окружающей среды 0 °C До 55 °C)
Общая точность	+-0.5% (+-50мв) для полной шкалы 10 в (при окружающей среде Температура 25 °C +-5 °C) +-1.0% (± 100мв) для полной шкалы 10 в (при окружающей среде Температура от 0 °C до 55 °C)	+-0.5% (+-80uA) для полной шкалы 16 мА (при окружающей среде Температура 25 °C +-5 °C) +-1.0% (+-160uA) для полной шкалы 16 мА (при окружающей среде Температура от 0 °C до 55
