HADF4351S является широкополосным модулем синтезатора частоты, интегрированным дизайном с чипом ADF4351. Выходная частота 35-4,4 ГГц. Он может осуществить небольшое, многократное деление N частоты или целое N частотное деление фазы заблокированной петли (PLL). Имеет встроенный осциллятор управления напряжением (VC0). Все записи в модуле управляются через простой трехпроводной интерфейс. Модуль использует источник питания 5 В и встроенный чип регулятора низкой пульсации 3,3 В.

※ Диапазон выходной частоты: 35-4400 МГц
※ Диапазон амплитуды на выходе: от-4 дБм до 2 дБм

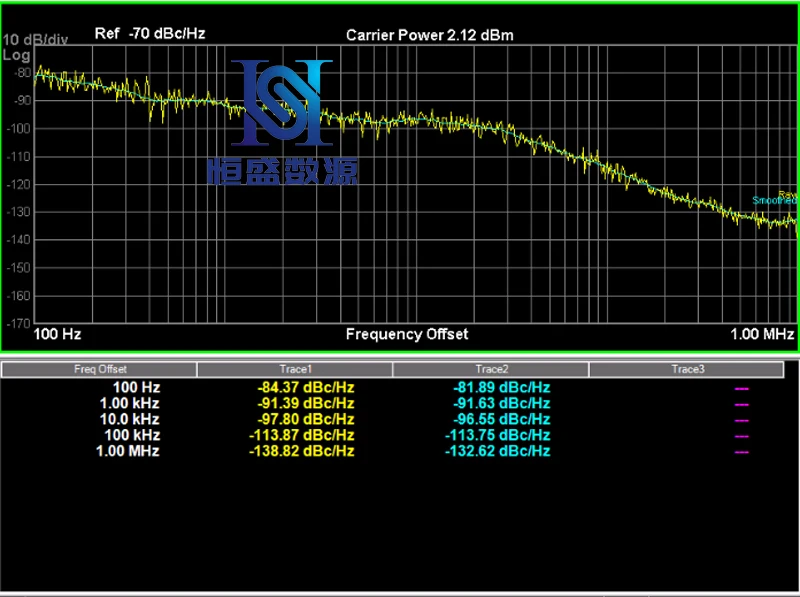

※ Низкий Фазовый шум 2 ГГц Выход: 10 кГц @-93dBc/Гц
※ Корневой СРЕДНИЙ КВАДРАТ (RMS) дрожание: <0,4 psrms (Типичный)
※ Напряжение питания: от 4,5 в до 6,5 в
Frфракционный-N Частотный синтезатор и целочисленный-N Частотный синтезатор
※ Три провода последовательный интерфейс
※ Исходная Входная частота: 10-105 МГц
Minimum Минимальная Входная Амплитуда: 0.7Vp-p
Посылпосылка: поверхностное крепление 28 × 22 × 7
※ Температура рабочей среды:-20 ~ + 50 ℃

Применение диапазон
※ Беспроводная сеть (W-CDMA, TD-SCDMA, WiMAX, GSM, PC, DCS, DECT)
※ Военное коммуникационное оборудование
※ Беспроводной испытательное оборудование
※ Беспроводная локальная сеть (LAN), оборудование для кабельного телевидения

Модуль расширения, штыревая панель Описание: (черный шрифт-это два основных определения, красный-с определением микроконтроллера)
Напряжение Вход 5 V
2. Отрицательное напряжение или заземление
3. Контрольная Входная частота 10-105 МГц Минимальная амплитуда 0.7Vp-p
4. Заземленный
5. Выход Обнаружения блокировки LD (GND)
6 · трехпроводной интерфейс CLK (GND)
7. Трехпроводные интерфейсные данные (обнаружение блокировки LD)
8. Трехпроводной интерфейс LE (GND)
9. Заземленный
10. Заземленный
11. RF выход
12. RF выход
13-18 лет. Заземления

'
