Описание

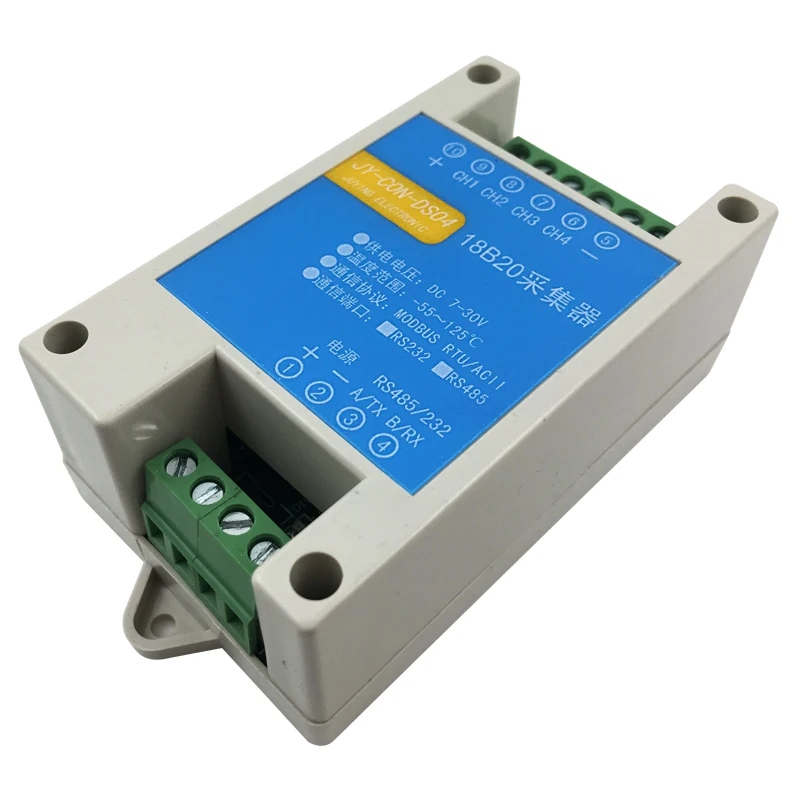

Модель 1: 4 канала + 232
Модель 2: 4 + 485
Модель 3: температура и влажность 232
DAM温度采集模块系列1 、 传感器分为PT100 、 K型热电偶 、 DS18B20三种; PT100传感器分三线制 、 二线制两种, 设备默认不配传感器; 2, 采集到的数据与实际值的转换公式: PT100, 实际值 = 返回值 * 0,001; K型热电偶, 实际值 = 返回值 * 0,1; 3 、 测量芯片采用24位AD转换器, PT100采集精度可做到0. 02度, K型热电偶采集精度±1℃; 4 、 通讯接口分为RS232 、 RS485 、 USB 、 RJ45网口 、 网口 + WI-FI; 5 、 通讯协议采用Modbus协议, 通讯波特: 2400 、 4800 、 9600 、 19200 、 38400; 6 、 产品提供控制协议说明书 、 查询控制指令 (说明书内) 配套软件 、 VB和VC参考源码, 网口系列提供安卓版app软件 。 7 、 DAM系列设备均可与PLC 、 组态软件 、 组态屏等进行通信 。 Публикации в: 所有设备型号均以DAM开头, 型号中PT指的是PT100传感器, TC指的是K型热电偶传感器, DS指的是DS18B20传感器; | |||
| 分类 | 型号 | 功能 | 特点 |
| PT100 | PT02 | 2路PT100 | 传感器为三线制, 485通讯隔离 |
| PT03 | 3路PT100 | 传感器为二线制, 485通讯隔离 | |
| PT04 | 4路PT100 | 传感器为三线制, 232接口为DB9接口 | |
| PT06 | 6路PT100 | 传感器为二线制, 232接口为DB9接口 | |
| PT08 | 8路PT100 | 传感器为三线制, 485通讯隔离 | |
| PT12 | 12路PT100 | 传感器为二线制, 485通讯隔离 | |
| PT16 | 16路PT100 | 传感器为三线制, 485通讯隔离 | |
| K型热电偶 | TC08 | 8路K型热电偶 | 485通讯隔离, 232为接线端子 |
| TC12 | 12路K型热电偶 | 485通讯隔离, 232为接线端子 | |
| DS18B20 | DS04 | 4路DS18B20 | 测温范围:-55 ~ 125℃, 温度分辨率0. 0625℃, 精度 % 0,0357 |
| DS08 | 8路DS18B20 | 外壳为亚当外壳, 35mm卡轨安装, 温度分辨率0. 0625℃, 精度 % 0,0357 | |
| PT100 + 继电器输出 | 0404-PT | 4路DO + 4路PT100 | DO输出为30A大电流输出, 传感器为三线制 |
Особенности
【DC7-30V источник питания с широким напряжением
【Интерфейс связи поддерживает RS232, RS485.
♦ Поддержка стандартного протокола modbus и формата ASCII/RTU
◆ Измерения Чип использует 12-разрядный AD постоянного тока в переменный конвертер, точность может быть 0,0625 градусов
Продукт Особенности
④ 4 канала сбора DS18B20;
◆ Поддержка 5-разрядный, устранение адрес;
【Поддержка скорости передачи данных: 2400,4800, 9600,19200, 38400,115200, RS485 не поддерживает 115200
Модель изделия
主要参数:
Механические Размеры и установка
С помощью c креплением на рейке метод
Интерфейс Описание:
Электропроводка
PT100 использует двухпроводную систему
RS485 Монтажная схема
Описание адреса
1. Когда все пять кодов набора номера набраны в положение «ON», адрес «1»;
2. Когда все пять кодов набора набраны в положение "OFF", адрес "32";
3. leftmost 1-это самый низкий бинарный бит;
4. Таблица адресов.
Зарегистрировать Описание
Эта контрольная карта в основном является регистратором температуры, который в основном поддерживает следующие коды инструкций: 3, 4, 6
Таблица адресов температурного регистра:
Примечания:
Подходит для: ①: Modbus устройство инструкции поддерживают следующие Modbus адреса:
От 00001 до 09999-дискретные выходы (катушки)
От 10001 до 19999-дискретные входы (контакты)
От 30001 до 39999-входные регистры (обычно Аналоговые входы) от 40001 до 49999-удерживающие регистры (защищены)
В нем используется 5-разрядный код формат. Первый символ определяет тип регистра, а остальные 4 символа представляют адрес. Адрес 1 начинается с 0. Например, 00001 соответствует 0000.
②: Таблица соответствия скорости передачи данных
③: Статус реле можно запросить Через адресную 30002, и его также можно запросить Через адреса 00001 --- 00002, но управление может использовать только адреса 00001 --- 00002.
30002 длина адресных данных составляет 16 бит. Может представить до 16 реле.
Соответствующие результаты заключаются в следующем:
То есть, бит 8 данных в 30009 регистрации совпадает с данными в 00001 регистрации.
Та же причина: то же самое верно для входа оптопары. Биты 8 и 9 регистрационных 30003 и 10001 и 10002 соответствуют указанным аппаратным средствам.
Адрес регистрации соответствует правилам именования ПЛК. Реальный адрес состоит в том, чтобы удалить наиболее весомый бит, а затем вычесть один.
Ссылки:
Http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9
Скорость передачи данных способ изменения
Http://pan.baidu.com/s/1o6r2PNc (подключение программного обеспечения к видеоуроку)
1. Используя программное обеспечение Modbuspoll, откройте предоставленный проект и прочитайте и установите регистры непосредственно.
Это программное обеспечение может непосредственно изменить скорость передачи данных, контролировать температуру и т. Д.
Связь инструкция пример
Этот продукт поддерживает стандартные инструкции modbus. Для получения подробной инструкции и методов анализа, вы можете обратиться к "MODBUS Protocol Chinese Version" на основе таблицы регистрации в этой части. Артикул: http://pan.baidu.com/s/1hqsuZNu
Пример и описание приложения: в дополнение к адресу DIP-переключателя локальный адрес имеет 254 по умолчанию в качестве адреса вещания. Когда на шине находится только одно устройство, вам не нужно беспокоиться об адресе DIP-переключателя, вы можете использовать 254-адрес напрямую. При наличии нескольких устройств в шине можно выбрать различные адреса через DIP-переключатель и использовать разницу в адресах при отправке инструкций по контролю.
Примечание: шина RS232-это шина от 1 до 1, то есть на шине может быть только два устройства, например, компьютер и релейная плата. Только шина 485 может смонтировать несколько устройств.
Инструкции по генерации инструкций: для инструкций, не указанных в таблице ниже, пользователи могут сгенерировать их согласно Протоколу modbus. Для чтения и записи релейных катушек, это на самом деле считывание и запись катушек в журнале modbus. Адрес ретрансляционного регистра был объяснен выше. Пользователь должен только генерировать инструкции для чтения и записи для операций регистрации. Например, чтение или запись состояния реле 1 на самом деле является операцией чтения или записи в регистр катушки 0001, соответствующей реле 1.
Подробная информация:
1: аналоговые запрос
Сделайте запрос в первую очередь температуры
FE040000000125C5
Моделирование возврата информация:
FE 04 02 00 00 AD 24
Тесты Описание программного обеспечения
Http://pan.baidu.com/s/1o6r2PNc (подключение программного обеспечения к видеоуроку)
Функции программного обеспечения:
Мониторинг температуры
Температура калибровки
Изменить скорость передачи данных по Bluetooth
Общие проблемы и решения
1. Связь не может быть установлена и контролироваться с помощью интерфейса 232 после того, как плата реле работает.
Сначала проверьте, можно ли контролировать различную скорость передачи данных. Обратите внимание на A +, B-и экранированные провода интерфейса 485. Экранированные провода не нужны, но должны быть подключены, когда скорость передачи данных большая, даже если расстояние близко. Происходит на самом деле.
2,485 автобус, с более чем одним устройством, я посылаю реле 1 всасывания для вещания адрес 255, но не все модули реле 1 всасывания.
Адрес вещания может использоваться, когда на шине находится только одно устройство. Когда это больше одного устройства, используйте переключатель DIP, чтобы различить адрес для управления. В противном случае, Инструкция не может быть выполнена правильно, потому что модуль определяет данные связи асинхронно.
