PMS5003 лазерный датчик PM2.5 Датчик качества воздуха G5 датчик

1 191 руб.

Описание

MS5003 (G5) это цифровой общий датчик концентрации частиц, может быть использован для получения одной массы и количества взвешенных частиц в воздухе в потенциальном объеме, и digitalPort выход формы 。 датчик может быть встроен в различные инструменты, связанные с концентрацией взвешенных частиц в воздушном инструменте или оборудовании для улучшения окружающей среды, обеспечивают своевременные и точные данные о концентрации.

Этот датчик принимает принцип лазерного рассеивания. то есть, лазер рассеивает взвешенные частицы в воздухе, собирает рассеянный светильник под определённым углом в то же время, получая кривую интенсивности рассеивающего светильник со временем. кроме того, микропроцессор основан на micheelis (MIE) Теорический алгоритм, нарисовать семяЭквивалентный размер частиц и количество частиц с различными размерами частиц в единичном объеме.

Модель отличается

\ Модель \	\ Размеры (максимум) \	\ Вывода данных \
\ G1 \	\ 65X43X23 (мм) \	\ Масса блока + единичный номер \
\ G2 \	\ 50X43X26 (мм) \	\ Блок массы \
\ G5 \	\ 50X38X21 (мм) \	\ Масса блока + единичный номер \

Сенсор Технические характеристики

\ \

\ Параметр \	\ Индекс \	\ Компания \
\ Диапазон измерений \	\ 0,3 ~ 1,0; 1,0 ~ 2,5; 2,5 ~ 10 \ \	\ Микрон (мкм) \
\ Подсчет эффективности \	\ 50% @ 0.3um 98% @>= 0,5 мкм \	\ \
\ Номинальным объемом \	\ 0,1 \	\ Рост (L) \
\ Время отклика \	\ ≤10 \	\ Во-вторых (s) \
\ Постоянного напряжения питания \	\ 5,0 \	\ Напряжение (V) \
\ Максимальный рабочий ток \	\ 120 \	\ Ma (мА) \
\ Ток холостого хода \	\ ≤200 \	\ Микро безопасности (МКА) \
\ Интерфейс передачи данных уровня \	\ L <0,8 @ 3,3 H> 2.7@3.3 \	\ Напряжение (V) \
\ Диапазон рабочих температур \	\ -20 ~ + 50 \	\ По Цельсию (℃) \
\ Рабочий диапазон влажности \	\ 0 ~ 99% \	\ \
\ Средняя наработка на отказ \	\ ≥3 \	\ Год общество с ограниченной ответственностью (у) \
\ Максимальный размер \	\ 65 × 42 × 23 \	\ Миллиметр (мм) \

Интерфейс Описание

Интерфейс передачи данных: среди 2 последовательных интерфейса передачи данных, принять общий асинхронный протокол приемопередатчика (UART); 1 контактный интерфейс управления сигналом, высокий и низкий уровень управления, все уровни 3,3 VTTL уровень 。

\ PIN1 \	\ VCC \	\ Положительный источник питания 5 V \
\ PIN2 \	\ GND \	\ Отрицательный источник питания \
\ PIN3 \	\ Набор \	\ Настройка штифтов/ttl level@3.3V \
\ PIN4 \	\ RXD \	\ Последовательный порт приема pin/ttl level@3.3V \
\ PIN5 \	\ ТСД \	\ Последовательный порт отправки pin/ttl level@3.3V \
\ PIN6 \	\ Сброс \	\ Модуль сброса сигнала/ttl level@3.3V \
\ PIN7 \ 8 \	\ NC \	\ Приостановлено \

Примечания: Набор = 1 модуль работает в режиме непрерывной выборки, модуль активно загружает данные выборки после каждого выборки, время отклика выборки составляет менее 600 миллисекунд, больше данных Новое время менее 2 секунд.

Набор = 0 модуль входит в режим ожидания с низким энергопотреблением

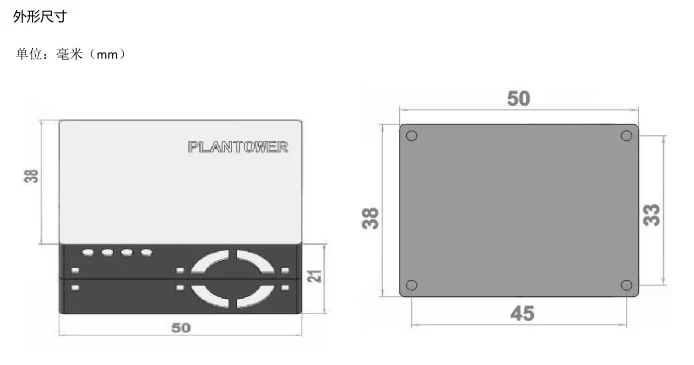

Установка Размер:

PMS5003 лазерный датчик PM2.5 Датчик качества воздуха G5 датчик
