PN532 NFC HAT на основе PN532 поддерживает ipc/SPI/коммуникационная плата интерфейса UART интерфейсы широко используются в смарт-билетах/карты питания и т. Д

Описание

Информация о продукте

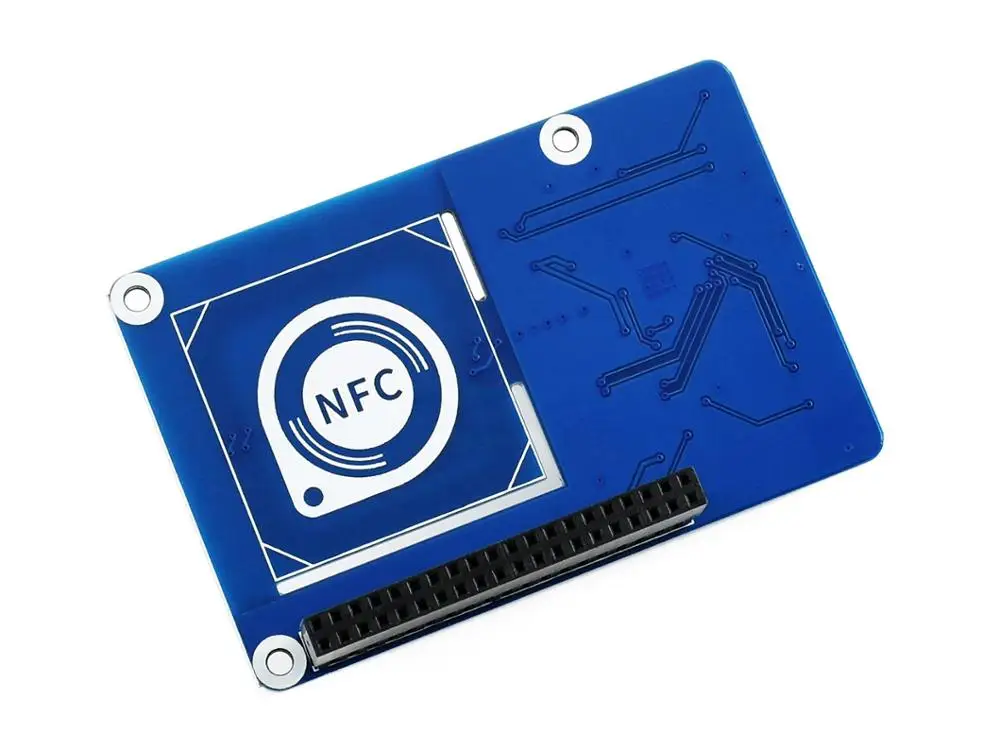

PN532 NFC шляпа для Raspberry Pi, I2C/SPI/UART

Это шапка Raspberry Pi NFC на базе PN532, работающая в диапазоне частот 13,56 МГц. Поддерживает три интерфейса связи: I2C, SPI и UART.

NFC (радиосвязь ближнего поля)-это беспроводная технология, позволяющая бесконтактной передачи данных между устройствами на расстоянии 10 см. он широко используется в таких областях, как система контроля доступа, смарт-билетов, карты питания и т. Д.

Основываясь на популярном nfc-контроллер PN532 с несколькими вариантами интерфейса, эта шляпа с легкостью включит функцию NFC для вашего Raspberry Pi.

【Characteristic】

1. Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает Raspberry Pi серии платы

2. Декодирует различные общие 1D/2D коды, такие как штрих-код, qr-код и т. Д.

3. Три варианта интерфейса: I2C, SPI и UART, настроены через перемычки и переключатели

4. Разъемные контакты управления, для легкого подключения с хост-платами, такими как STM32/Arduino

5. Поставляется с разработками и руководством (примеры для Raspberry Python/C, STM32, Arduino)

【Specifications】

1. Nfc-контроллер: PN532

2. Рабочее напряжение: 3,3 В/5 В

3. Рабочая частота: 13,56 МГц

4. Интерфейсы связи: I2C, SPI, UART (по умолчанию)

5. baudrate по умолчанию: 115200 bps

6. Режимы работы:

(1) режим считывания/записи с поддержкой ISO/IEC 14443A/MIFARE

(2) режим чтения/письма с поддержкой схемы FeliCa

(3) Режим считывания/записи с поддержкой схемы ISO/IEC 14443B

(4) режим работы с картами, поддерживающий схему ISO 14443A/MIFARE

(5) режим работы карты с поддержкой схемы FeliCa

(6) ISO/IEC18092, ECM340 точка-точка

【Applications】

1. Бесконтактная платежная система

2. Устройства Bluetooth и WiFi

3. Функция общего пользования, как обмен контактами, фотографиями и видео

4. Смарт-телефона NFC App

What's on Board

1. Разъем Raspberry Pi GPIO: для подключения с Raspberry Pi

2. PN532 контрольные Контакты: для подключения с другими хост-платами, такими как STM32

3. Индукционная катушка NFC

4. PN532 чип: nfc-контроллер

5. Мощность индикатор

6. DIP-переключатели: для настройки соединения между PN532 и Raspberry Pi (одновременно можно подключить только один из I2C/SPI/UART)

7.Возможность выбора режима:

(1) I0-L, I1-L: Включение UART

(2) I0-H, I1-L: включить 2c

(3) I0-L, I1-H: включить SPI

8. Перемычка INT0: сигнал отклика, подключается к Raspberry Pi D16

9. Перемычка RSTPDN: сигнал сброса, подключается к Raspberry Pi D20

Размеры

Посылка содержание

Вес: 0,03 кг

Примечание: Raspberry Pi не входит в комплект.

1. PN532 NFC шляпа x1

2. MIFARE Classic 1 K Card x1
