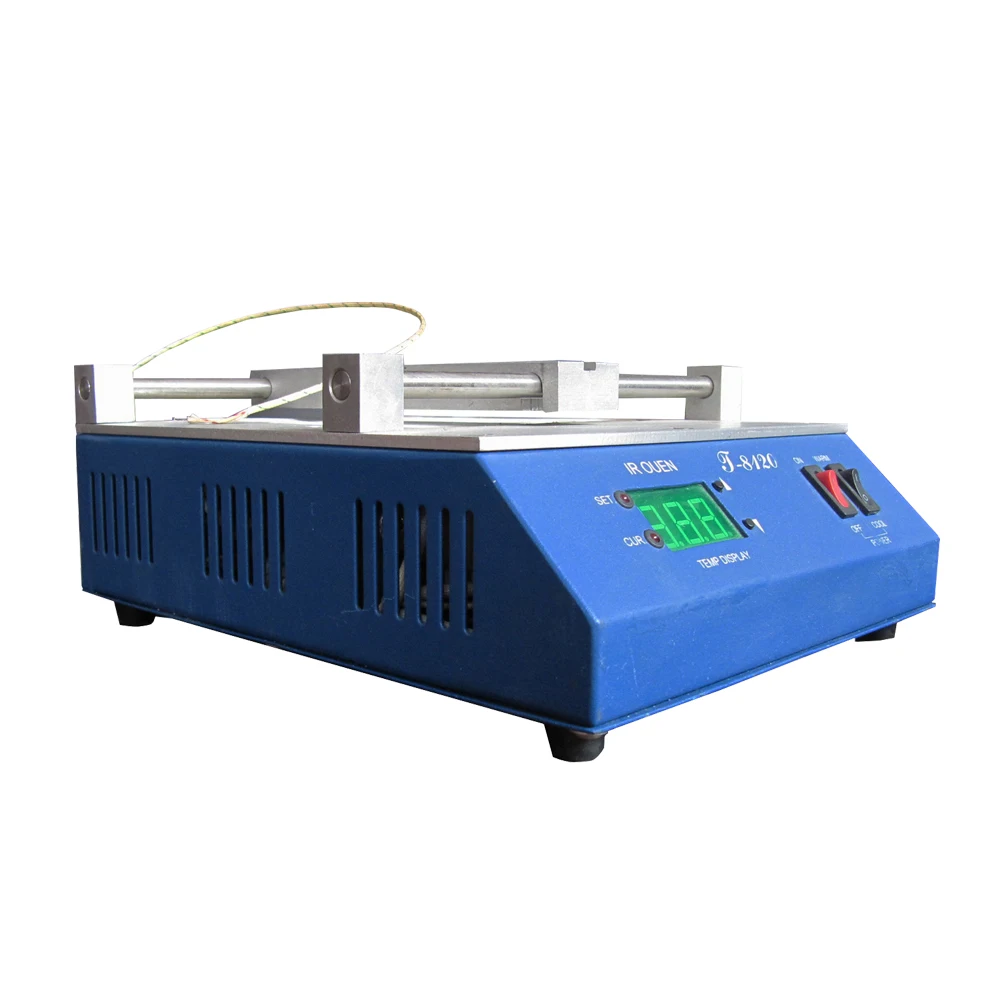

Подогрев печи T-8120 нагревательный стол 200*240 мм SMD инфракрасный Подогрев PID контроль температуры

Описание

Подогрев печи T-8120 нагревательный стол 200*240 мм SMD инфракрасный Подогрев PID контроль температуры

T-8120

Технические характеристики:

Рабочий размер:200x240 мм

Номинальное напряжение и частота:AC220-230v/AC110V

Полная Потребляемая мощность станка:800 W

Подогрева шасси мощность:600 W

Подогрева шасси размер:120x120 мм

Подогрев шасси температура регулируется:0-450°C

Особенности:

1. Машина выбирает инфракрасный высокоэффективный компонент, чтобы выдать тепло, которое независимое исследование, принимает передовые PID интеллектуальные контролирующие технологии теплого нагрева, контролирует тепло точно.

2. Может достичь тепла печатной платы и компонентов, которые содержат свинец или нет, особенно подходит для BGA, SMD.

3. Используйте инфракрасное тепло, легко режется, тепловая пропорция, не имеет sirocco потока. Не Переключайте небольшой компонент на печатной плате, гарантируйте качество сварки.

4. Эта машина имеет 600 Вт нагревательную систему, широко до 120x120 мм. Может использовать с ручной инфракрасной сварочной T-835.

5. Легко работать, может управлять с помощью Легкой тренировки.

Основные параметры:

Управление инструкции по уходу за изделием

1. Запуск и проверка перед запуском:

Проверьте датчик температуры и линию электропитания.

Включите силовую линию. Не используйте до прохождения проверки. (Трубка nixie отображает температуру в помещении.)

Черный переключатель на передней панели используется для управления инфракрасным шасси предварительного нагрева; нажмите вверх, вниз, может быть при 0-450C, регулировка инфракрасной температуры предварительного нагрева chassss. Нажмите кнопку "теплый", инфракрасный Подогрев шасси начинает работать, нажмите "холодный", он перестанет работать.

2. Работа печатной платы предварительного нагрева:

(1) размещение и регулировка печатных плат: в соответствии с размером печатных плат, отрегулируйте расположение поддержки платы, поместите печатную плату на подставку и зафиксируйте винт плотно руками. Сделайте головку для измерения температуры, закрепленную на печатной плате, которая должна быть предварительно разогрева, используйте алюминиевую фольгу или клейкую бумагу, чтобы приклеить плотно.

В соответствии с размером печатной платы и требованиями к сварке, нажмите кнопку вверх и вниз, между 0C и 450C, регулируйте выходную температуру предварительного нагрева шасси.

(2) Открытие и закрытие предварительного нагрева:

Нажмите кнопку «теплый», откройте шасси предварительного нагрева около 3-5 минут, чтобы температура была около значения настройки, а затем выполните шаг операции.

После окончания нажмите «COOL», предварительно нагревающееся шасси перестанет работать.

Внимание: на этот раз можно не закрыть выключатель питания, после того, как машина полностью охлаждает, а затем закрыть источник питания.

Общее предложение по установке температуры предварительного нагрева: когда печатная плата имеет свинец, может регулировать температуру инфракрасного предварительного нагрева шасси до 100-120C; когда печатная плата не имеет свинца, может регулироваться до 120-140C; также может установить различную температуру предварительного нагрева по желанию пользователя.

3. Установка и регулировка машины:

Этот инфракрасный способ подогрева шасси включает в себя: Общий поток давления через способ нагрева и PID процент регулировки способа, вы можете регулировать свободно в соответствии с печатной платой подогрева допуска. Общее предложение Температура предварительного нагрева ниже 250C, выбирает PID процент регулировки метод; Температура предварительного нагрева выше 250C, используйте общий поток давления через нагрев способ.

Метод модуляции:

1. Нажмите кнопку включения, дисплей: C =?

2. Нажмите Вниз выберите 0 или 1, каждое нажатие изменяет статус один раз, C = 0-это PID процент регулировки, C = 1-переключатель управления.

Осторожно!

1. После завершения, не выключайте питание немедленно; сделайте инфракрасное предварительно нагревающееся шасси полным охлаждением.

2. Держите вентиляцию свободной, инфракрасный Подогрев шасси чистым; Используйте обезвоженный спирт, чтобы быть чистым регулярно!

3. Осторожно, при высокой температуре, обратите внимание, избегает обжига.

4. Долгое время не используется, должен свернуть штекер источника питания!

Подогрев печи T-8120 нагревательный стол 200*240 мм SMD инфракрасный Подогрев PID контроль температуры

T835

ЕС США 110 В/220 В Puhui T835/T-835 инфракрасная BGA паяльная и Распайка SMD паяльная станция 800 Вт сварочный аппарат BGA irda

Технические характеристики:

Номинальное напряжение и частота: ac220в/ac110в/50-60 Гц

Мощность комплектной машины: 300 Вт

Мощность инфракрасной лампы: 100 Вт

Размер инфракрасной лампы: ø35мм

Регулируемая температура инфракрасной лампы: 0-350 °C

Особенности:

1. Принять ручную структуру лампы с гибкой операцией и легким управлением. T835 подходит для любых точек плоских компонентов, особенно BGA, SMD компонентов.

2. Используйте инфракрасную тепловую лампу. Тепло легко прокалывать и распределять равномерно, что устраняет недостатки (выгорающие элементы) традиционные сварочные аппараты.

3. Инфракрасный Нагрев не имеет потока sirocco. Не воздействуйте на мелкие элементы. Подходит для всех элементов. Его можно использовать для отпаивания BGA, SMD, CSP, LGA, QFP и PLCC, особенно микро BGA и SMD элементов. T835 работает вместе с T-8120 печи предварительного нагрева, который может отремонтировать все виды игольчатого гнезда (например, гнездо ЦП и вставленный зазор).

4. Простота в эксплуатации. Просто нужна однодневная тренировка, вы можете управлять им умело. Не нужны сварочные инструменты. Эта машина может припаять Все плоские компоненты.

5. T-835 удовлетворит пайки/распайки телефонов, компьютеров, ноутбуков, игровых машин и т. Д.
