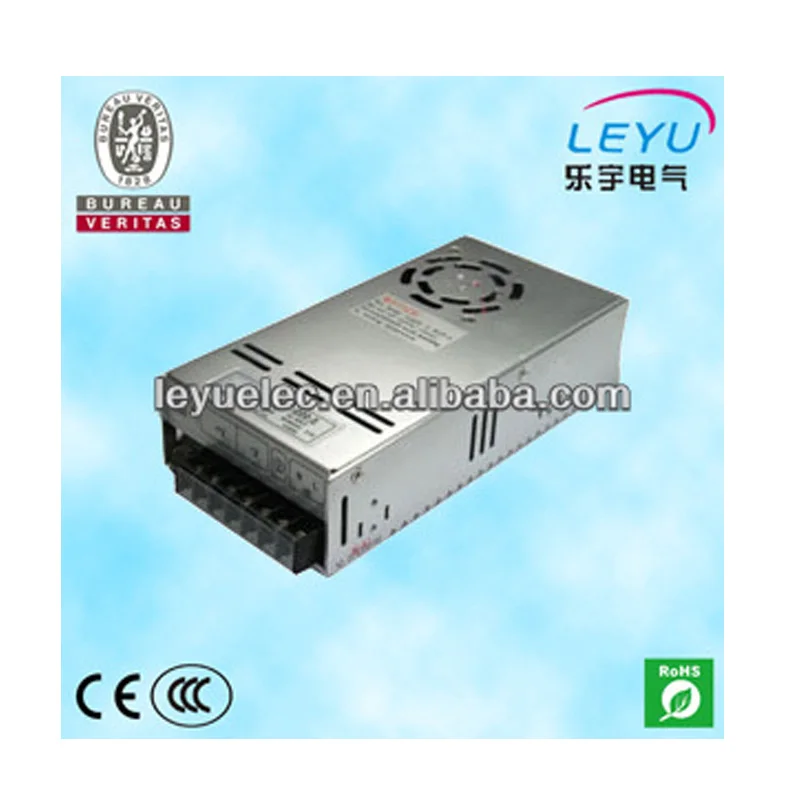

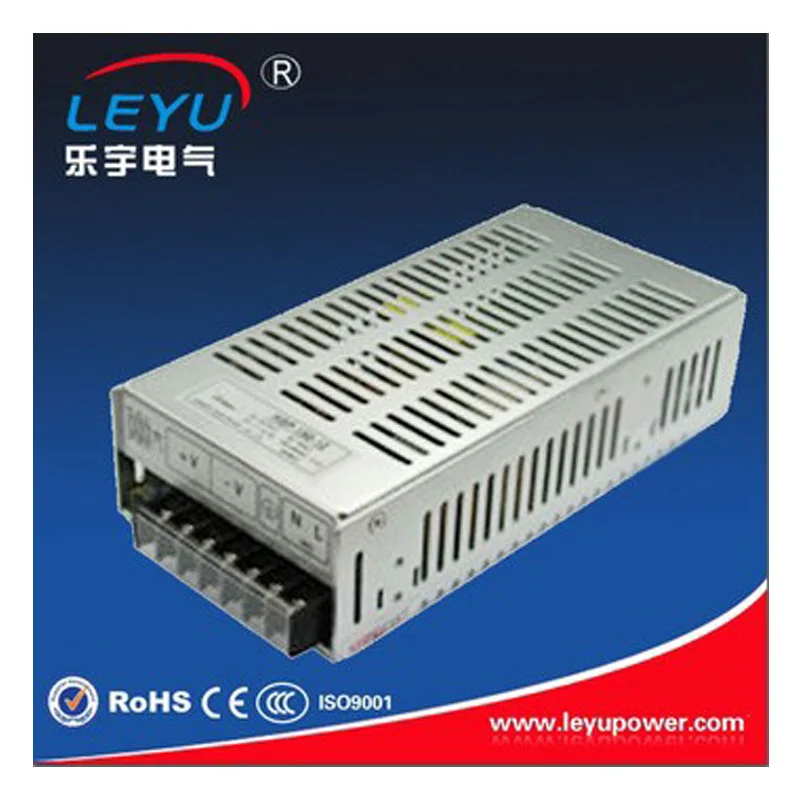

Полный диапазон входного SP-150-13.5 AC DC одиночный выход PFC Импульсный источник питания от китайского поставщика

Описание

Полный диапазон входного SP-150W 13,5 в AC DC одиночный выход PFC Импульсный источник питания от китайского поставщика

150 Вт Один выход с PFC Функция SP-150 серии

Особенности:
· Универсальный вход переменного тока/полный диапазон
· Встроенный активный PFC Функция, PF> 0,93
· 100% тест на полную загрузку
· Защита: короткого замыкания/перегрузки/перенапряжения/

Защита от перегрева
· Встроенная ограничительная схема постоянного тока
· Светодиодный индикатор для включения питания
· Пульт дистанционного управления (опционально)
· Фиксированная частота переключения при PF: 67 KHzPWM: 134 кГц
· 2 года гарантии

Технические характеристики
Выход
Модель	SP-150-5		SP-150-7.5	SP-150-12		SP-150-13.5	SP-150-15	SP-150-24	SP-150-27	SP-150-48
DC Напряжение	5 V		7,5 V	12 V		13,5 V	15В	24 V	27 Вт	48 V
Номинальный ток	30A		20A	12.5A		11.2A	10A	6.3A	5.6A	3.2A
Постоянная сила тока	0-30A		0-20A	0-12.5A		0-11.2A	0-10A	0-6.3A	0-5.6A	0-3.2A
Номинальная Мощность	150 W		150 W	150 W		151,2 W	150 W	150 W	151,2 W	153,6 W
Пульсация и Шум	100mVp-p		100mVp-p	100mVp-p		100mVp-p	100mVp-p	150mVp-p	150mVp-p	250mVp-p
DC Диапазон регулировки	-5%+ 10%		-5%+ 10%	-5%+ 10%		-5%+ 10%	-5%+ 10%	-5%+ 10%	-5%+ 10%	-5%+ 10%
Напряжение толерантность	± 2%		± 2%	± 2%		± 2%	± 2%	± 1%	± 1%	±1. 0%
Нестабильность выходного напряжения	±0. 5%		±0. 5%	±0. 5%		±0. 5%	±0. 5%	±0. 5%	±0. 5%	±0. 5%
Регулирование нагрузки	±0. 5%		±0. 5%	±0. 5%		±0. 5%	±0. 5%	±0. 5%	±0. 5%	±0. 5%
Настройка, подъем, задержка времени	600 мс, 30 мс, 20 мс при полной нагрузке
Входной сигнал
Напряжение диапазон	85 ~ 264 VAC47-63Hz120 ~ 370VDC
Переменного тока		2.5A/115 VAC1.2A/230VAC
Мощность фактор		PF> 0,93/230VAC, PF> 0,98/115VAC при полной нагрузке
Эффективность	75%		79%	80%	80%		81%	83%	84%	84%
Пусковой ток	Холодный старт 40A/230VAC
Ток утечки	<2mA/240VAC
Защита
Защита от перегрузки	105%-150%
	Тип защиты: ограничение постоянного тока, автоматически восстанавливается после удаления неисправности
По сравнению с Напряжение	110% ~ 135%
	Тип защиты: выключение напряжения o/p, повторное включение для восстановления
Над темп.	TSW1 (силовой транзистор) при температуре. В 95±5 C выключение o/p напряжение, температура. <95±5 CO/I автоматическое восстановление.
Окружающая среда
Работая Temp. Влажность	-10C ~ + 50C; 20% ~ 90% RH
Температура хранения. Влажность	-20C ~ + 85C; 10% ~ 95% RH
Темп. Коэффициент	±0. 03%/C (0 ~ 50C)
Вибрация	10~500 Гц, 2 г 10 мин/1 цикл, период для 60 мин, каждый вдоль X, Y, Z осей
Безопасность
Выдерживать Напряжение	I/P-O/P: 3 KVAC I/P-O/P: 1,5 KVAC O/P-FG: 0,5 KVAC
Сопротивление изоляции	I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/500В постоянного тока
Стандарт
Безопасность Стандартный	Дизайн см. UL1950, TUV EN60950
EMC Стандартный	Дизайн относится к EN55022, EN61000-3-2,-3, EN61000-4-2, 3,4, 5,6, 8,11; ENV50204, EN55024
Другие
Измерение	1999950 мм (Д * Ш * В)
Вес	0,75 кг
Обратите внимание		1. Все параметры, не указанные специально, измеряются при входе 230VAC, номинальной нагрузке и 25C температуры окружающей среды. 2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 & Prime; витая пара-провод, завершенный с 0,1 μ и 47μ параллельным конденсатором. 3. Допуск: включает в себя установочный допуск, регулирование линии и регулирование нагрузки. 4. Блок питания считается элементом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно все еще отвечает требованиям EMC.
