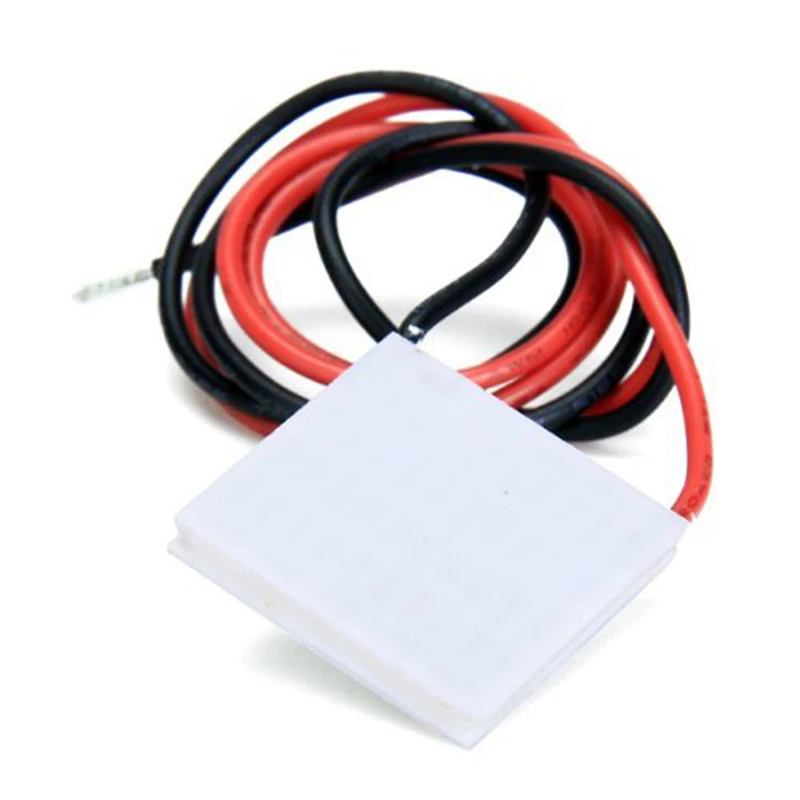

Полупроводниковый хладагент лист XH-C0501, 5 В 1.1A охлаждающая емкость 56 Вт Размер 40*40*3,8 мм разница в температуре 68 °C

Охладительная пластинка Используйте меры предосторожности

1. когда вы не знаете жаркую и холодную поверхность холодильника, вы можете использовать этот метод, чтобы подключить красный провод к положительным полюсам блока питания и черный провод к отрицательному полюсу.

2. В нормальных условиях свинец обычно выражен как положительный полюс в красном цвете: он обычно указан черным как отрицательный полюс, который является термоэлектрическим

Метод проводки при работе холодильника. Когда требуется нагревание, просто измените полярность тока. Переключение должно использоваться для охлаждения

Источник питания, пульсационный фактор питания должен быть менее 10?

3. Метод определения логарифма термопары холодильника и предельного напряжения. Логарифм термопары относится к количеству P и N узлов.

Например, модель холодильника составляет TEC1-12706, затем 127-логарифм термопары холодильника, а 06-допустимое значение тока: A,

Предельное напряжение охладителя = количество пар термопары × 0,12, например, предельное напряжение TCI-12706 V = 127 × 0,12 = 15,4 М.

Нормальное рабочее напряжение составляет 78 предельного напряжения. Например, рабочее напряжение TEC1-12706 15,4*0,78 = 12,01 в.

4, все виды холодильников, как в использовании, так и в тесте, охлаждение и теплообмен должны ждать температуры горячей и холодной поверхности, чтобы восстановиться

Комнатная температура (обычно более 15 минут). В противном случае это может привести к повреждению холодильника.

5. Для продления срока службы Термоэлектрического охладителя, герметизирующая обработка должна быть осуществлена вокруг охлаждающие компоненты. Есть два способа

Один из них запечатан 704 силиконом; другой запечатан эпоксидной смолой, цель запечатывания состоит в том, чтобы сделать термопару холодильника и снаружи

Граничный воздух полностью изолирован. Он служит барьером влаги и может продлить срок службы холодильника.

6. При установке сначала протрите две стороны охлаждающего элемента чистой и равномерно нанесите их на горячую и холодную сторону холодильника.

Тонкий слой термосмазки. Поверхность алюминиевого радиатора или плиты холодного хранения, которая соприкасается с холодильником, должна быть плоской и очищенной.

Он также равномерно покрыт термосмазкой на его поверхности; холодная поверхность холодильника должна быть в хорошем контакте с холодной пластиной хранения во время установки.

Горячая поверхность также должна быть в полном контакте с поверхностью алюминиевой теплоотвода. (При затягивании винтами сила нескольких винтов должна быть ровной.

Чрезмерная или неровная сила). Для достижения наилучшего эффекта охлаждения теплоизоляционный материал Применяется между холодной пластиной и алюминиевой теплоотвод.

Толщина обычно 25-30 мм.

7. Установочное давление охлаждающего плавника рекомендуется быть между 150 PS/300PSI. Если давление слишком низкое, контактная поверхность холодного листа будет слабо контактирована.

8. Если у пользователя нет специального инструмента, судите, является ли холодильник квалифицированным или нет, в основном для проверки его сопротивления. Может

Сопротивление холодильника измеряется с помощью моста данных или омметра с компенсации. Протестируйте статическое электричество охлаждающего элемента с помощью мультиметра

Сопротивление не является точным и только для справки.

9. Во время обработки и установки холодильника, оператору следует обрабатывать его аккуратно, и строго запрещено падение охлаждающего элемента с высокого места.

Даже при росте 10-20 см внутреннее сопротивление холодильника значительно изменяется, что приводит к повреждению холодильника.

10, использование полупроводниковый охладитель пленки в следующих случаях, его жизнь может быть значительно уменьшена:

А, частое использование горячей и холодной

B. Использование под вибрацией

C, температура теплоотвода горячего конца превышает 65 градусов

D, рабочее напряжение перегружено (рекомендуется не превышать 70 предельного напряжения?

E, плохой контакт нагревательной поверхности охлаждающего листа

F. Негерметичная охлаждающая пластина используется в влажной среде.

11. Использование полупроводниковый охладитель плавников в следующих случаях может привести к быстрым повреждениям:

А, нагревательная поверхность охлаждающего листа не коснется каких-либо тепловыделяющих объектов

B, использование напряжения охлаждающей пластины превышает предельное рабочее напряжение

C, давление охлаждающего листа не превышает 2 кг/см2
