PON оптический OTDR тестер fiber aor500-pb 1310/1550/1625nm 35/34/34дБ с 1 МВт визуальный локатор неисправностей (VFL)

Описание:

Этот усовершенствованный диагностический инструмент для оптических волокон позволяет инженеру по оптоволокну сделать снимок волоконного соединения. OTDR передает короткие импульсы света вниз один конец волокна при заданной скорости повторения. свет, отраженный назад, от прерывания волокнистого волокна и света, постоянно удаляющийся из самого волокна, путешествует обратно в OTDR, Там, где прибор записывает оптическую мощность и время прибытия. время прибытия импульса из данной точки в волокна связано с его расстоянием от otdr. с этой информацией OTDR графически Отображает возвращенную мощность в сравнении с расстоянием. otdrs хорошо оборудован для проблем, потому что они позволяют визуально найти Светоотражающие события, такие как соединения и волокнистые и несветоотражающие события, такие как порции и тугие изгибы, изучая графическую Трассировки. Разница в силе между двумя точками на трассировке-это оценка оптической потери.

Особенности:

Автоматическая однокнопочная проверка
Длина волны 1310/1550/1625 нм

1625 нм с фильтром для онлайн-тестирования PON

Тестовый модуль PON (1625nm)
Тест через 1*64 ПЛК-разветвитель в тест PON
Внутренняя память может хранить до 10000 waveforms
Высокий контрастный цветной TFT ЖК-дисплей
USB порт Подключение к ПК
Вход лазерного сигнала автоматического обнаружения и функции самозащиты
Встроенный VFL
Пользовательское программное обеспечение моделирования OTDR показывает детали событий

PON оптического рефлектометра Волокно тестер aor500-pb 1310/1550/1625nm 35/34/34db с 1 МВт визуальный дефектоскоп(VFL

Технические характеристики
Модель	AOR500-PB	AOR500-PC
Динамический диапазон *	35дБ/34дБ/34дБ	38дб/37дб/37дб
Макс. Расстояние **	120 км	140 км
Длина волны	1550/1310/1625нм, 1625нм с фильтром
Мертвая зона событий **	1.5 м
Затухание мертвая зона	8.0 м
Импульса Ширина	10ns, 25ns, 50ns, 100ns, 250ns, 500ns, 1us, 2.5us, 5us, 10us
Расстояние неопределенность	± (0.8 м ± 0.001% * испытательное расстояние ± разрешение)
Потери Разрешение	0.001dB
Мин. Расстояние Разрешение	1 м
Разъем	Fc/pc (1310/1550), FC/APC (1625) Сменный адаптер (дополнительно: sc, ST, LC сменные адаптеры)
VFL	1 МВт
Хранения данных	> 10000 трассировки (стандартная 1 ГБ SD-карта)
Дисплей	3.5 дюймов TFT цветной ЖК-дисплей
Интерфейс	USB
Батарея	Встроенный аккумулятор
Время работы	> 10 часов (bellcore TR-NWT-001138)

* Ширина импульса 10us, среднее время> 5 минут, SNR = 1,

** * На 1550нм, одно волокно без адаптера и Сращивание подключения внутри
** * Импульсная ширина 10ns, потеря refection терминала> 40дБ

Общие характеристики
Размер (В * Ш * Г)	197 мм * 107 мм * 67 мм
Вес	Около 750 г
Для хранения Температура	-20 °C--+ 60 °C, <90% RH
Рабочая Температура	-10 °C--+ 50 °C, <90% RH

Аксессуары
Стандартный	Дополнительно
Адаптер AC/DC с силовым шнуром * 1	SC сменный разъем * 1
Управление руководство * 1	ST сменный разъем * 1

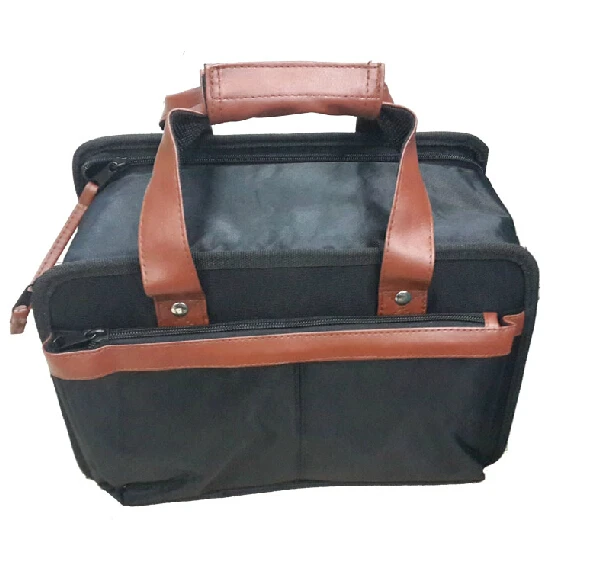

Сумка для переноски * 1	Сменный разъем lc * 1
Свидетельство о калибровке * 1
Кабель USB * 1
Sd карты * 1
