RS232To Ethernet RS485To Ethernet последовательный порт сервер последовательный порт Ethernet модуль TCP232-24

TCP232-24Is usedTCPNetwork packets orUDPData packets andRS232, rs485оборудование для прозрачной передачи данных интерфейса, модуль небольшой по размеру, низкое энергопотребление, CarryingARMProcessor, быстрая скорость, высокая стабильность, рабочий modeUDPAndTCP клиент 。

Модуль также поддерживает функции настройки последовательного порта и сетевой конфигурации.

Поддержка функции обновления, может наслаждаться непрерывным обновлением функции, которую мы предоставляем.

Автоматический процесс патч, гарантия качества.

1 、 информация о продукте

1,1 информация о продукте

TCP232-24Is Применение dTCPNetwork пакеты orUDPData пакеты andRS232Equipment для прозрачный передачи данных интерфейса, модуль небольшого размера, низкое энергопотребление, CarryingARMProcessor, быстро Скорость, высокая стабильность 。 это многофункциональный встроенный модуль преобразования данных последовательного порта Ethernet, интегрированный внутренний стек TCP/IP, используйте rs, чтобы легко завершить сетевые функции встроенных устройств., Экономьте кадры, материальные ресурсы и время разработки, сделайте продукцию на рынке быстрее, улучшите конкурентную мощь. модуль интеграции 10/100 M адаптивный интерфейс Ethernet, скорость передачи данных по последовательной связи до 256000bps, клиент HasTCP, режим UDPWorking, простая настройка через программное обеспечение.

1,2 функциональный Особенности

\ 10/100 м адаптивный интерфейс Ethernet; \ Поддержка AUTO MDI/MDIX, может быть подключен с помощью перекрестного сетевого кабеля или параллельного сетевого кабеля; SupportRS232AndRS485Double интерфейс,Интеллектуальное преобразование, никаких настроек или выбора перемычки не требуется Rs485интерфейс дизайн с защитой от молнии высокое напряжение цепи защиты, Прочный и долговечный Поддержка скорости передачи в 300 ~ 256000 бит/с Работа в другом сервере wayTCP, клиенте TCP, режиме UDPWorking; \ Поддержка режима работы виртуального последовательного порта, предоставление программного обеспечения виртуального последовательного порта \ Рабочий порт, целевые ip-адреса и порты можно легко установить; \ Сломанный механизм обнаружения сети, автоматическое отключение после отключения сети, обеспечить надежное создание всего TCP соединения сети 。 Гибкая настройка рамки последовательных данных, удовлетворяет различные потребности пользователей; \ Предоставьте matchingTCPIPProgramming материалы и поддержку, VB Dehpi Boland C + +, MoreIOSAnd Android рутинный обеспечивает; \ UDPPackage вещания запрещены в режиме, сильнее, анти-помех, чем аналогичные товары; \ В чехол высокоскоростной волос, жар, по-прежнему относительно небольшая 。 \ В то же время, он поддерживает последовательный порт и сетевую настройку., поддержкаКросс-сегмент сетиНастройка и поиск устройств, физический на LAN может быть установлен, нет необходимости модифицировать computerIPAddress, с учетом проблем безопасности, нет необходимости учитывать текущий moduleIP \ Новый оригинальный чип, процесс производства патчей, гарантия качества

1,3 продукта Особенности

\ 32 бит ARM cpu; \ LAN Ethernet: 10/100 Мбит/с; защиты: Built-in2KVElectromagnetic изоляции; \ Последовательный порт ttl × 1: TXD, RXD, GND; \ Скорость передачи данных: скорость передачи данных: от2400to256kbpscan, Up3Mbps; Сетевой протокол: ETHERNET, ARP, IP, UDP, TCP; \ Программное обеспечение: Модуль конфигурации программного обеспечения, TCP/UDPTest инструмент 、 последовательный порт отладки; \ Метод конфигурации: последовательный порт/сеть, бесплатное поддерживающее программное обеспечение. \ Источник питания: двойной интерфейс питания: 3,3 В DCOr4.5 ~ 5 В \ Механические параметры: Размер модуля (д×ш×в): 55 × 23 × 23 (мм) включая размер сетки и pinPCB (д×ш): 50,4 × 22,6 (мм) \ Рабочая температура: Промышленный сорт:-25 ~ 75 °C. \ Безопасно для окружающей среды:-40 ~ 85 °C, 5 ~ 95% RH.

1,4 электрические параметры

Напряжение модуля: модуль принимает двойной источник питания interfaceVCC: DCTypical value3.3V, 3,15-3,45 V, suitable3.3vодночиповая микрокомпьютерная система VDD: DC Typical value 5 V, 4,5 V-5,5 V, suitable5vодночиповый микрокомпьютерный системный Модуль ток: Нет more180 mAWorking температура:-25 ~ 75 °C температура сохранения:-40 ~ 85 °C

2 режима работы

2,1 Системы блок-схема

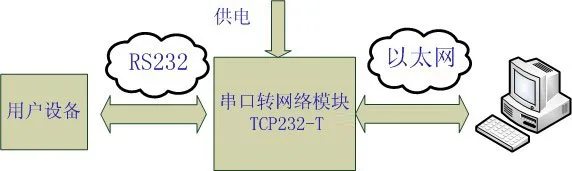

TCP232-24It является мостом подключения последовательный порт оборудование к сети. С помощью этого модуля, пользователи могут легко выполнять функции управления и управления устройством, применение блок схема выглядит следующим образом 。

\

Примечание: для обеспечения безопасности, по умолчанию, модуль принимает только машину из набора targetIPAnd устанавливает данные, отправленные портом целевой машины, и модуль только отправляет данные в установленное место назначения. вы Может легко управлять настройками модуля немедленно и модифицировать цель отправки. (Есть введение позже), специальные функциональные продукты также могут быть настроены, если источник не verifiedIP, чтобы принять multipleIPData, достичь Много-к-одному.

2,2 TCP режим клиента

InTCP clientMode, после включения модуля, он активно подключается в соответствии со своими настройками. сторона сервера TCP, затем установить длинное соединение, после того, как данные прозрачно передаются. В этом режиме TCP serverOfIPNeed к Быть видимым для модуля, видимым означает через moduleIP может быть directlyPINGPass serverIP, Серверная сторона может быть зафиксирована через Интернет. IP, это также может быть Интранет с той же LAN, что и модуль. IP 。

2,3 UDP режим

InUDPMode, следить за Порты и разъёмы комплект после того, как модуль включен, не будут приняты активные установить соединение, когда есть данные проездом, с нетерпением последовательный порт, когда Серийный порт получает информацию, отправляется по сети к модулю settingsIPAnd port.

\

3 、 описание оборудования

3,1 рабочий индикатор

Индикатор работы модуля в сети Порты и разъёмы, есть два индикатора красным и зеленым 。

Подключение сетевого порта, сетевой порт модуля is10M/100 MAdaptive, Sup порт AUTO MDI/MDIX, может быть подключен к любому перекрестному сетевому кабелю или параллельному сетевому кабелю,, который состоит в том, чтобы сказать, вы можете использовать непосредственно сетевой кабель для подключения непосредственно к компьютеру. также может быть протестирован.

\

4 、 Применение Структура схема

4,1 подключение к сетевому режиму

Это общий рабочий режим, модуль подключен в какой-то endCOMMouth, другой конец подключается к сети, осуществлять сети andCOMConversion, в этом режиме, компьютеры, вы должны написать, сетевого прикладного программного обеспечения основе onsocketSend и получать данные 。 пользователям необходимо мастер сети знания программирования 。

4,2 Очки виртуальной режим последовательного порта

Очки виртуальной режим последовательного порта, пользователи не нужно внести какие-либо изменения до исходной системы, просто нужно установить на computerVSPMSoftware, сделать соответствующие настройки, после завершения установки удаленное устройство такая же, как и непосредственно подключенный к компьютеру. 。 нет необходимости изменять оригинальное приложение, приложение по-прежнему работают удаленного устройства как последовательный порт. 。

\

\

Двойной последовательный режим удаленного подключения 4,3

Двойной последовательный Удаленное подключение режим является обновлением виртуальный последовательный порт рабочий режим, Will2The дальности связи каждого устройства будет продлен, последовательный порт-> Сеть-> последовательный порт 。 нет необходимости модифицировать приложение, все еще работает через последовательный порт. модуль может быть непосредственно подключенный к модулю через сетевой кабель. также может быть подключен через переключатель или маршрутизатор 。

\

4,4 многопользовательский режим сервера

В этом режиме модуль разделен на master И slave, AdoptUDPWay, ThanTCP serverBetter режим, не ограничивает количество точек, но основной модуль не может отправить данные ко всем slave-модули, потому что она не забудьте указать необходимый модуль для отправки, можете отправить только данные на фиксированный модуль 。 примечание: по причинам безопасности эта функция не включена по умолчанию, если необходимо, пожалуйста, поясните.

\

4,5 многие ко многим режим связи

\

Мульти-пара и мульти-режим, CPUYou может изменить конфигурацию модуля сразу. измените адрес назначения для отправки данных, ниже описывается Настройка. расширенные функции, сетевой последовательный порт, (требуется поддержка сервера) независимо от того, где ваш Оборудование в мире, просто доступ в Интернет, вы можете получить доступ к нему через последовательный порт., equivalentQQ, у каждого устройства есть свои ownIDNumber, просто сообщите модуль, какой из них sendID, система будет обрабатывать, и доставить данных 。

\

\

4,5 сервер режима приобретения

\

Режим управления данными сервера, является одним из наиболее часто используемых режимы применения, последовательный порт сервера распространяются в разных местах сети. переносит данные на сервер через сеть, а также получать сервер данных, это является одним из основных моделей Интернет вещей. 。

\

\

\

5 、 описание оборудования

\

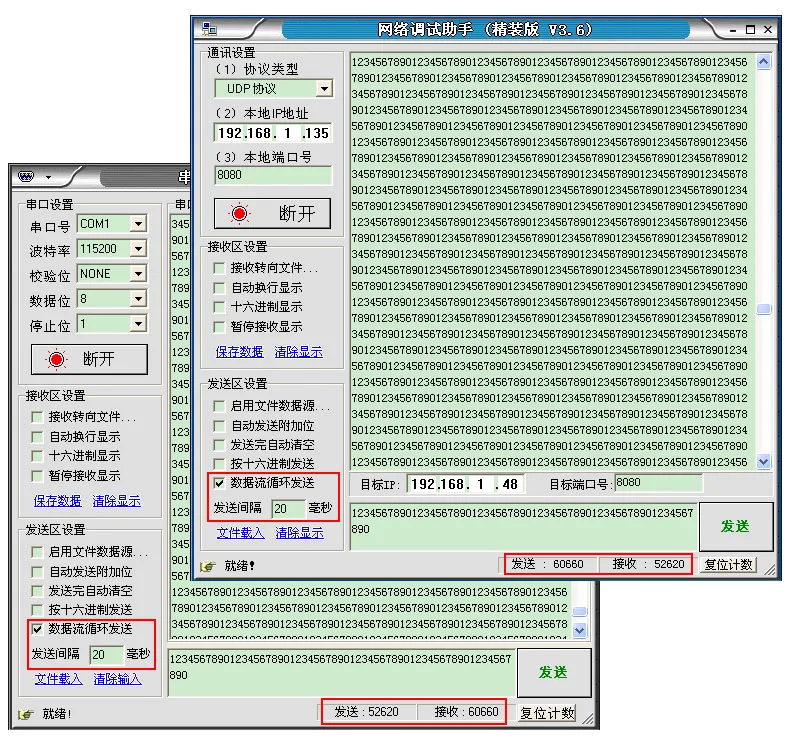

Большое количество данных без потери посылки, супер быстрый отклик, фактические test115200Can, которые должны быть достигнуты на скорость передачи rate1.1Million байт (байт) пропускная способность в секунду。

\

\
