Описание

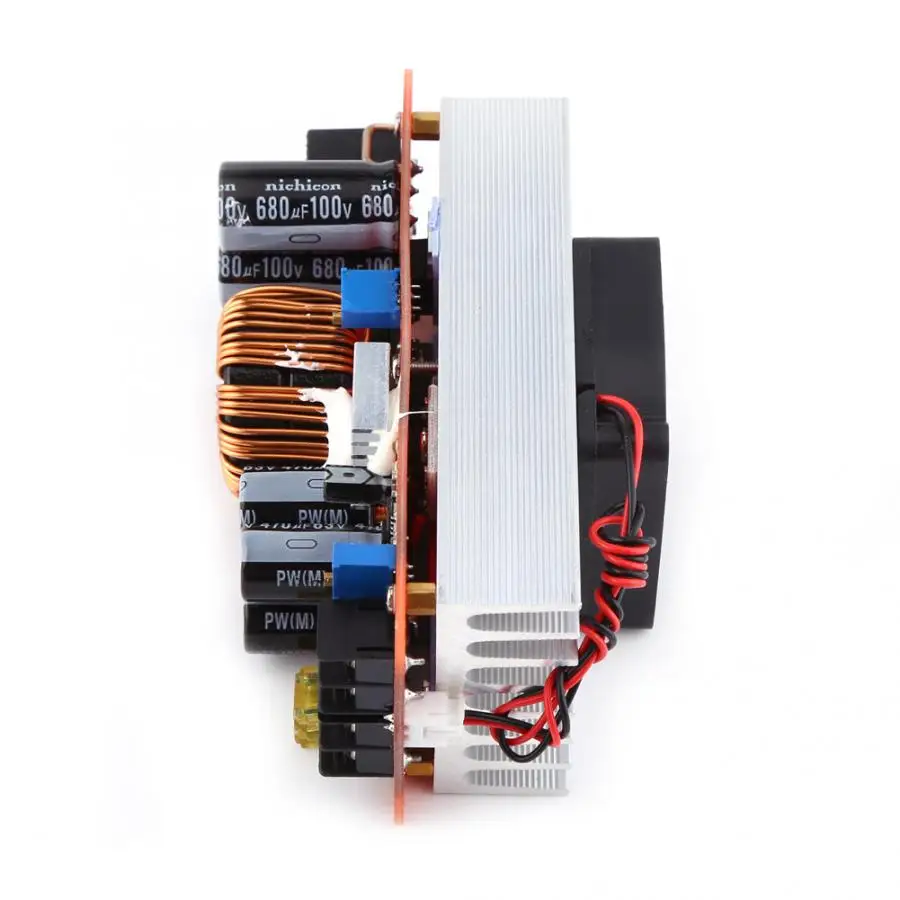

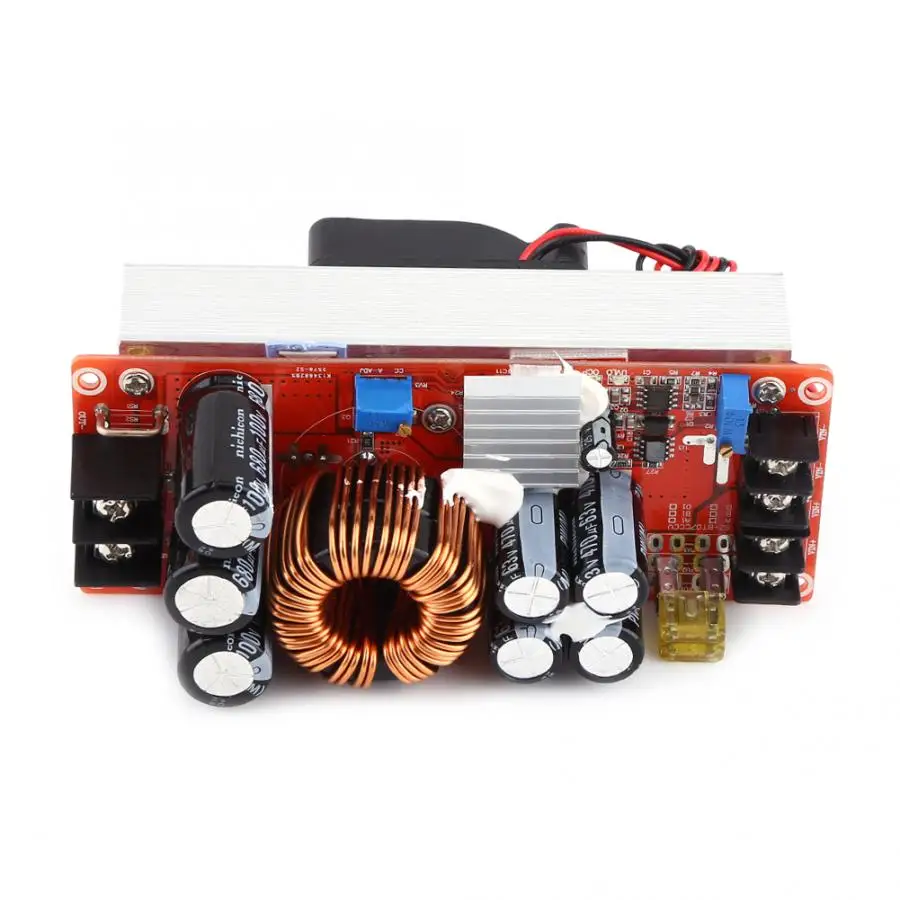

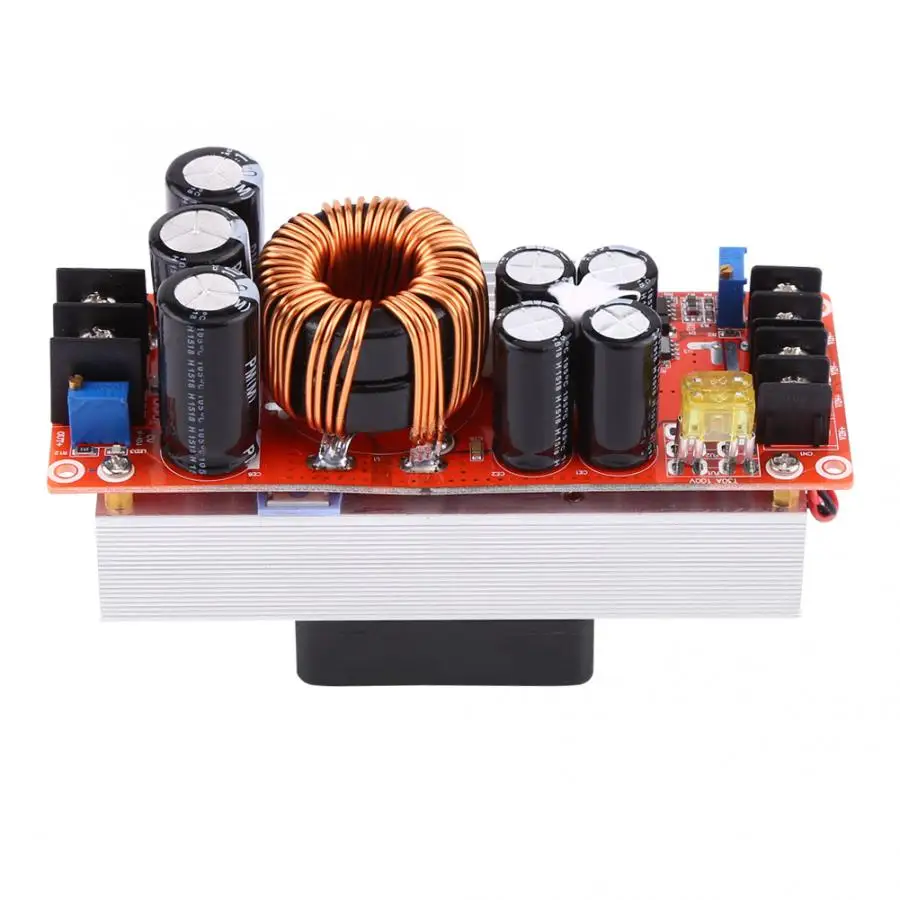

1500 W 30A DC повышающий преобразователь Повышающий Модуль питания In10 ~ 60 V Out 12 ~ 90 V High Q hb

Особенности:

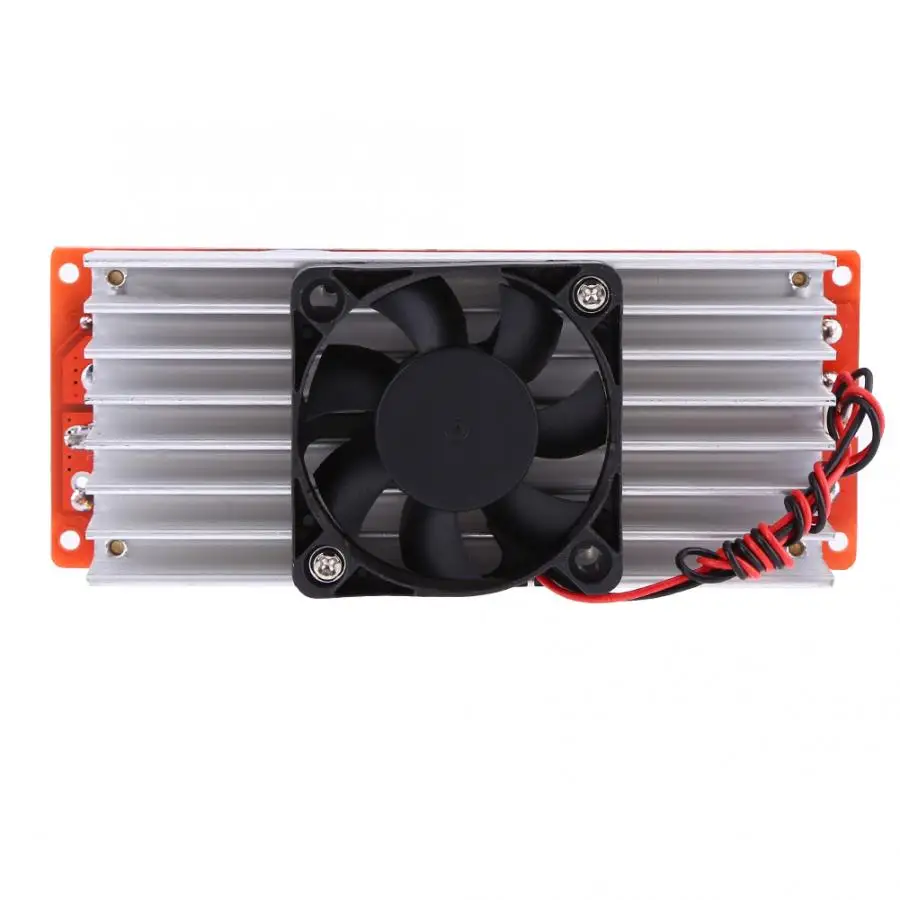

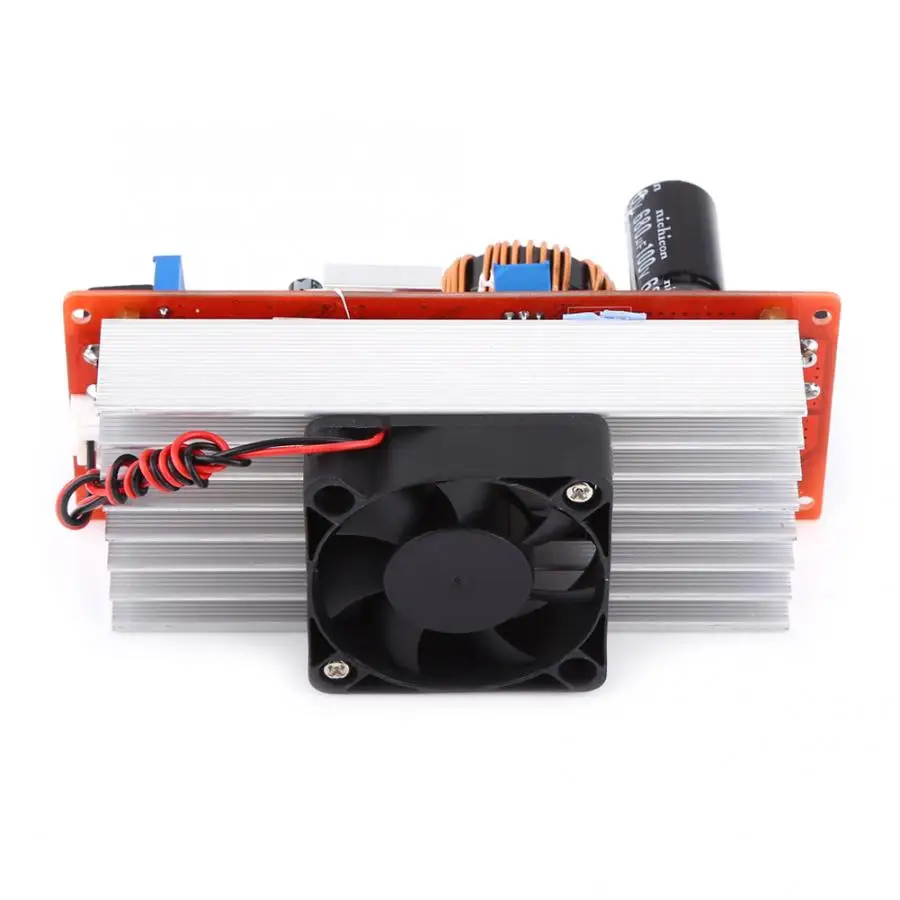

В модуле питания используются двойные магниты sendust, обмотанные медными проводами 1,2 мм. 100 V/210A низкое сопротивление MOS с большой мощностью и входом тока, подходит для большой мощности Светодиодный, двигатели. Поддержка обратного входа с MOS, чтобы не беспокоиться о неправильном входном проводе и выгореть источник питания. Низкое напряжение защитит Модуль и батарею от повреждений от избыточного разряда при использовании аккумулятора для хранения в качестве входа. Утолщенный радиатор и интеллектуальный Вентилятор охлаждения с контролем температуры лучше рассеивают тепло.

Технические характеристики:
Тип: неизолированный Повышающий Модуль (BOOST)
Входное напряжение: от 10 до 60 В постоянного тока
Максимум. Вход ток: 30A (Вход напряжение 10В до 30 V)
25а (входное напряжение 31 В до 60 в)
Ток тишины: 15 мА (увеличится при преобразовании 12 В до 20 в)
Выходное напряжение: 12 В до 90 В (регулируется, по умолчанию 19 в)
Максимум.Выходной ток: 20A (зависит от разницы входного и выходного напряжения,Чем больше разница в напряжении, тем меньше будет выходной ток.Пожалуйста, увеличьте тепловыделение при токе более 15а)
Диапазон постоянного тока: 0.8A до 20A (+/-0.3A)
Обратный Вход: Да (150A MOS)
Низкое напряжение: Да (V8 до 50 в Регулируемый, самовосстановление)
Рабочая температура: от-40 ℃ до + 85 ℃ (если температура слишком высокая, пожалуйста, увеличьте тепловыделение)
Частота: 150 кГц
ПреобразованияЭффективность: от 92% до 97% (эффективность зависит от входного/выходного напряжения,Разница тока и напряжения. Чем меньше разница, тем вышеЭффективность будет)
Входной ток: Да (автоматически защищает при входе более 35А, и напряжение питания не увеличится)
Короткое замыкание: Да (вход 30A предохранитель)
Метод проводки: клеммы (пожалуйста, используйте медный провод большого тока)
Максимум. Выходная мощность = входное напряжение * Максимальный ток (при входе 12 В, максимальная выходная мощность = 12 В * 30 А = 360 Вт)
Размер: 130x84x52 мм/5,11x3,3x2,04"

Инструкция:

Напряжение Регулировка:
Модуль питания, не подключаемый к нагрузке, затемОтрегулируйте потенциометр «V-ADJ» по часовой стрелке для увеличения, против часовой стрелкиУменьшаться. Из-за большой выходной емкости, отклик будетМедленный при регулировке высокого напряжения до низкого напряжения.
Регулировка тока:
РегулировкиПотенциометр "CC A-ADJ" против часовой стрелки около 30 кругов для минимизацииВыходной ток перед подключением к нагрузке. Затем Отрегулируйте "CC A-ADJ"По часовой стрелке к текущему значению, которое вам нужно. Если вы используете модуль дляЗарядка аккумулятора, подключение к выходу после разрядки аккумулятора.Потому что если больше энергии остается в батарее, тем меньше зарядный токНе будет.
Регулировка низкого входного напряжения:
Если мы установим низкуюВходное напряжение для аккумулятора 12 В, подключение входа к 10 вНапряжение, затем Отрегулируйте RV1 (по часовой стрелке для увеличения, против часовой стрелкиУменьшение) до уфло светильник. Сейчас напряжение 10 в, то естьСказать, когда напряжение батареи снижается до 10 В, модуль не будет увеличивать напряжениеИ выходное напряжение будет таким же, как и входное напряжение.

Примечание:
1. Выходная проводка не может быть перевернута или короткого замыкания.
2, если модуль подключен к индуктивной нагрузке, минимальное входное напряжение должно быть выше (например. 24 В) и максимальная выходная мощность должна быть ниже (например, 500 Вт).
3, если в качестве источника питания используется аккумулятор, переключатель питания, солнечная панель или электрический генератор, значение низкого напряжения должно быть отрегулировано ниже, в противном случае это может привести к повреждению.

Посылка включает в себя:

1 x модуль
