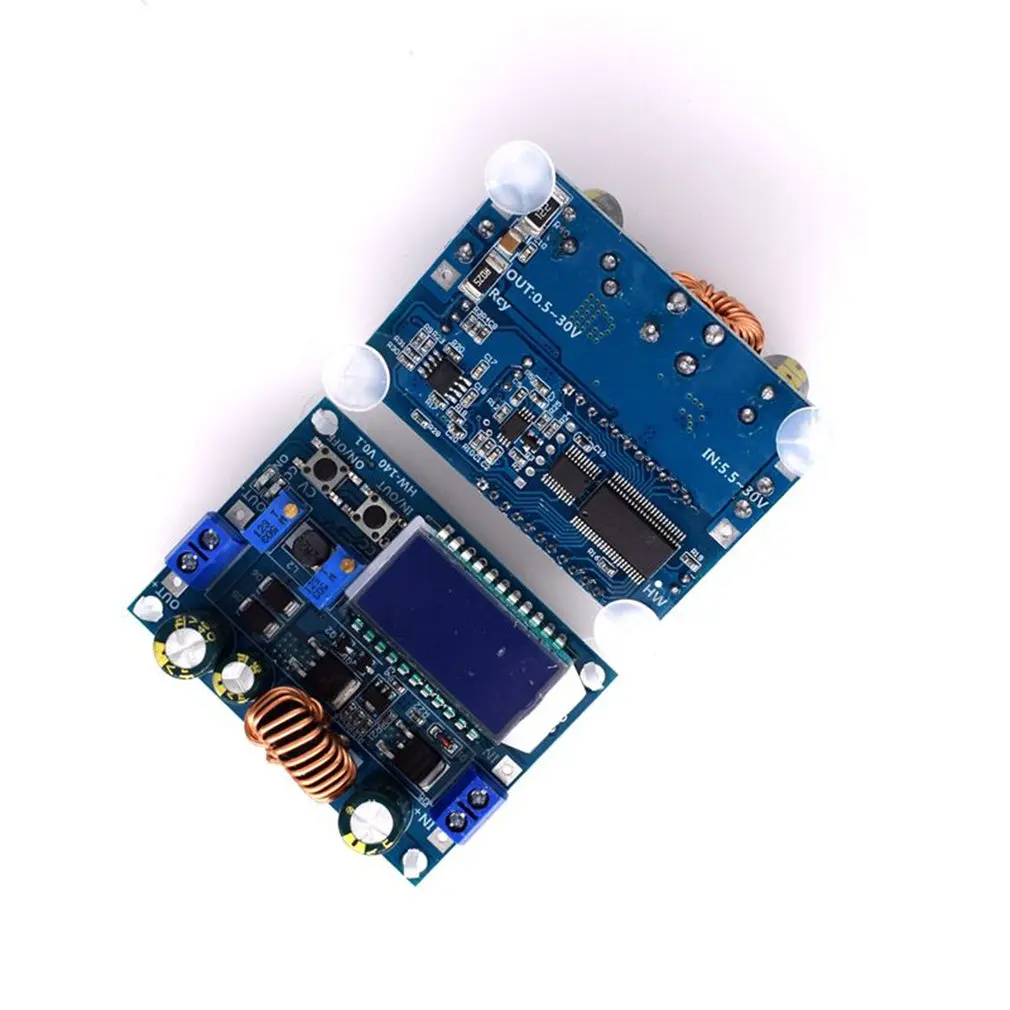

Повышающий преобразователь Buck-Boost модуль постоянного напряжения постоянного тока ЖК-дисплей цифровой дисплей Вольтметр Амперметр

Описание

Повышающий преобразователь Buck-Boost модуль постоянного напряжения постоянного тока ЖК-дисплей цифровой дисплей Вольтметр Амперметр

Особенности:
1. Жидкий кристалл может отображать Входное и выходное напряжение, выходную ток выходной мощности;
2. Входной конец является анти-обратной защитой, и обратное соединение не сгорит;
3. Он может быть усилен, может быть понижен, выходное напряжение составляет 0,5-30 в, и сила тока составляет 0-4 А.
4. Выходной конец является анти-обратным потоком, и нет необходимости добавить анти-обратный диод при зарядке аккумулятора;
5. Нажмите кнопку, чтобы контролировать выходное состояние ВКЛ/ВЫКЛ, и вы можете установить питание по умолчанию для включения или выключения;

Описание:
Используя buck-boost чип как главный контроллер, внешний 60 V 75A MOS прибор используется в качестве переключатель трубки, двойной 60 V 5A SS56 Шоттки, изменения фаз газораспределения используется для выпрямления, и 60 в выдерживает значение напряжения превосходит рынок XL6009/LM2577 незрелых растворов (многие устройства устойчивы к недостаточному давлению, Выдерживаемое Напряжение трубки MOS и диода Шоттки должно быть больше, чем входное плюс входное напряжение);
Выходная пульсация небольшая и имеет фильтрацию LC; типичное значение составляет около 100 мВ.

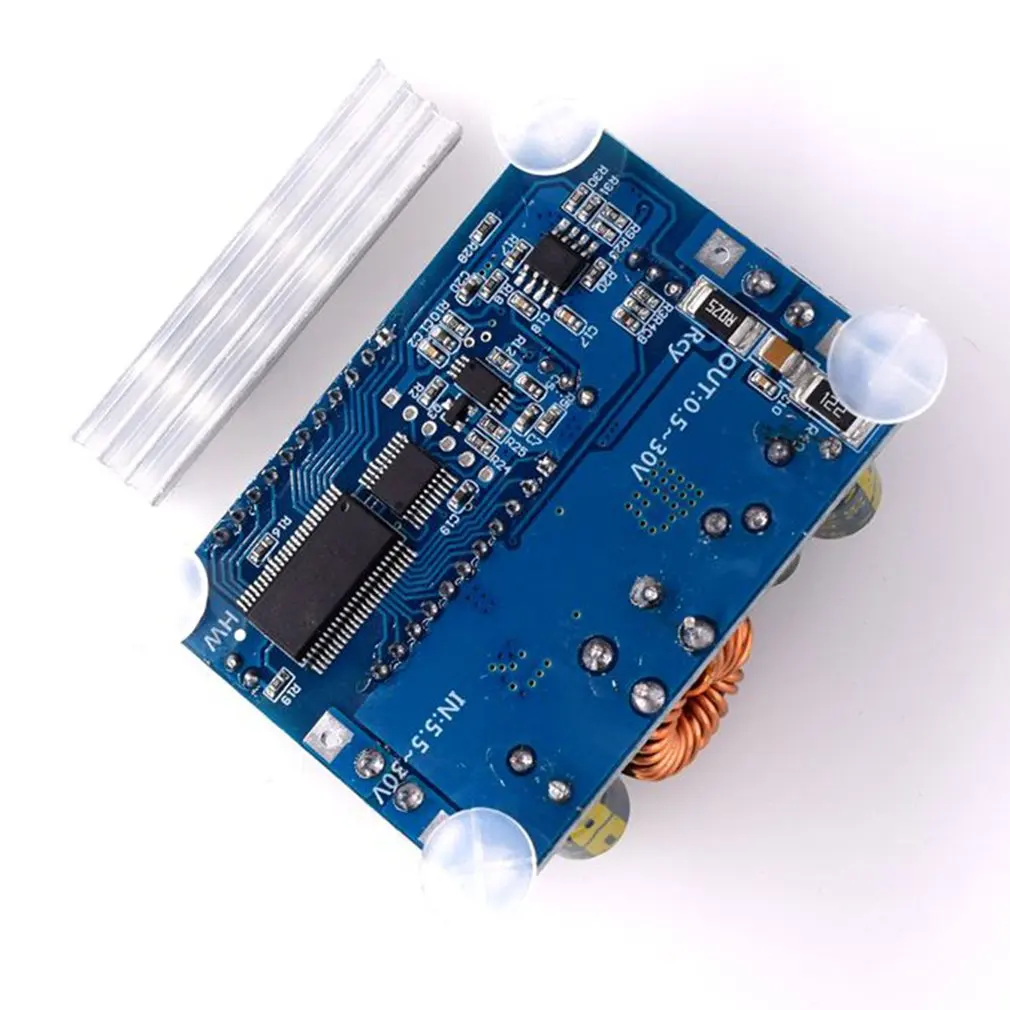

С теплоотводом модуль поддерживает изоляционную колонку.

Технические характеристики:
Входное напряжение: 5,5-30 в (когда входное напряжение 5 В, buck-boost также может быть осуществлено, но измерение напряжения и тока не является точным; ниже 4,7 в, защита от пониженного напряжения)
Выходное напряжение: 0,5-30 в
Выходной ток: может работать стабильно на 3A в течение длительного времени, и может достигать 4A при усиленном тепловыделении
Выходная мощность: Естественное тепловыделение 35 Вт, улучшенное тепловыделение 50 Вт
Разрешение дисплея: 0,01 в
Текущее Разрешение дисплея: 0.002A
Эффективность преобразования: около 88%
Плавный запуск: Да (очень большой модуль силовой нагрузки может сбой при запуске)
Защита обратного подключения на входе: Да
Защита от обратного потока на выходе: Да
Защита от короткого замыкания: Да
Рабочая частота: 180 кГц

Посылка включает в себя:
1 * boost модуль
