Описание
Описание продукта:Плата расширения Raspberry Pi, реле мощности
Обзор
RPi релейная плата дает вашей Pi возможность контролировать высоковольтные/высоковольтные устройства, легко делает нормальную бытовую технику умной.
RPi релейных платов Особенности
Поддержка Raspberry Pi A +/B +/2B/3B/3B + Реле высокого качества, нагрузки до 250VAC/5A, 30VDC/5A Фото соединение изоляции, предотвращает помехи от высоковольтной цепи Встроенные светодиоды для индикации состояния реле Перемычка управления реле, позволяет управлять реле разъемы в ассортименте, кроме контактов по умолчанию Поставляется с разработками, включая примеры в wiringPi, WebioPi, shell, python и bcm2835Что на релейной плате RPi
Raspberry Pi GPIO интерфейс:Для подключения Raspberry Pi Реле Винтовые клеммы:Для подключения целевые устройства Реле общего назначения Photocoupler:PC817 Индикатор реле Светодиодный: реле NC открывается, нет закрыто Светодиодный выключен: реле NC закрыто, не открывается Мощность индикатор Реле управления перемычками Короткий Перемычка: Управляйте реле по умолчанию I/Os, используемым в коде примера Откройте перемычку: Управляйте реле пользовательским I/Os через провода ПеремычкиФото
Примечание: Pi на фотографиях не входит.

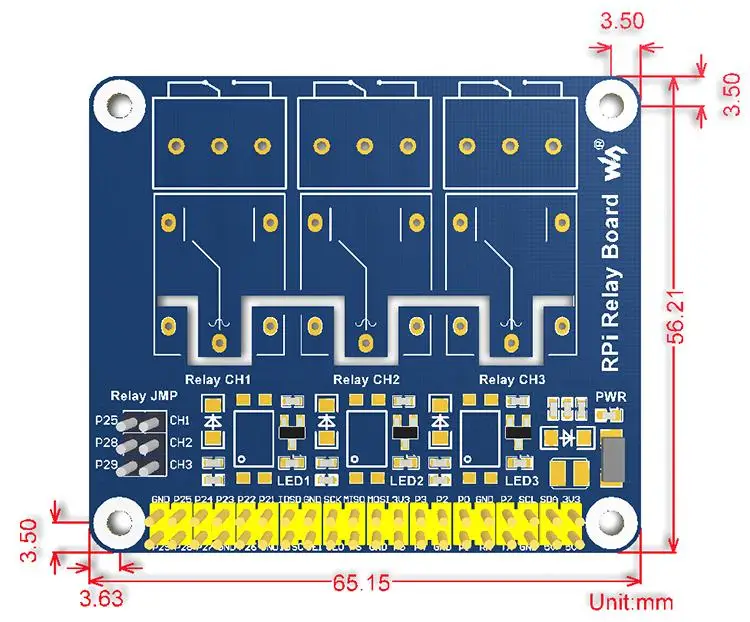

Размеры
Развития ресурсы
Вики:Www.waveshare.com/wiki/RPi_Relay_Board
Посылка содержание
Вес:0,061 кг
RPi релейная плата x 1 Набор винтов RPi (2 шт) x 1
1
2
Характеристики
- Demo Board Type
- ARM / Others
- Model Number
- RPi Relay Board
- Brand Name
- Waveshare
- Supports
- Raspberry Pi A+/B+/2B/3B/3B+
- High quality relays
- loads up to 250VAC/5A, 30VDC/5A
- Photo coupling isolation
- prevent interference from high voltage circuit
- Onboard LEDs
- for indicating relays status
- Relay control jumper
- to control the relays by custom pins other than the default pins
- Comes with development resources
- including examples in wiringPi, WebioPi, shell, python, and bcm2835
- Photocoupler
- PC817
