PP1 PWM количество импульсов частота рабочий цикл регулируемый генератор сигналов модуль генератор сигналов синтезатор

Описание

PP1 PWM количество импульсов частота рабочий цикл регулируемый генератор сигналов модуль генератор сигналов синтезатор

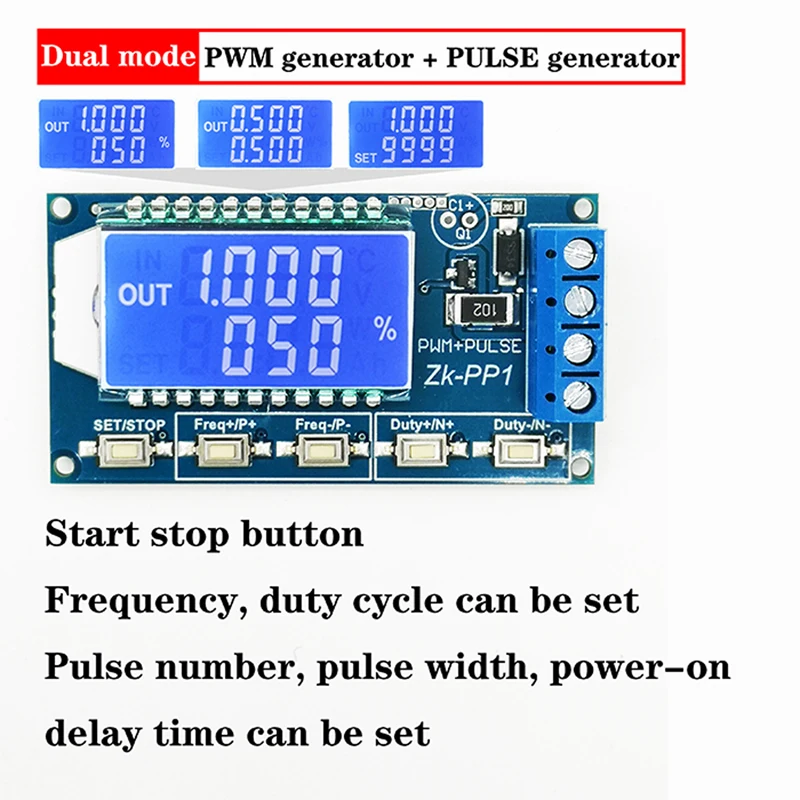

ZK-PP1 генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах, пульсах и на выходе. он поддерживает двойной режим: PWM режим и импульсный режим. используется в качестве источника сигнала или источника возбуждения для тестирования. широко используется в производственной практики и технологии.

2. Особенности:

1>. Двойной режим: PWM режим и импульсный режим

2>. ЖК-дисплей высокой четкости

3>. Поддержка регулировки частоты

4>. Поддержка регулировки рабочего цикла

5>. Высокая точность обнаружения

6>. Поддержка функции отключения питания

7>. 1-канальный выходной сигнал

8>. Поддержка обратной защиты

3. Параметры:

1>. Название продукта: ZK-PP1 pwm генератор сигналов

2>. Модель: ZK-PP1

3>. Рабочее напряжение: DC 3,3 V-30 V

4>. Частотный диапазон: 1 Гц ~ 150 кГц

5>. Точность частоты: 2%

6>. Диапазон рабочего цикла: 0.00%-100%

7>. Выходной ток: около 30 мА

8>. Количество импульсов: 1 ~ 9999 или бесконечное

9>. Время задержки: 0,000 с ~ 9999 с

10>. Ширина импульса: 0,000 s ~ 9999 s

11>. Точность времени: 1 мс

12>. Амплитуда выхода: одинаковая для входного напряжения

13>. Рабочая температура:-40 ° ~ 85 °

14>. Рабочая влажность: 0% ~ 95% относительной влажности

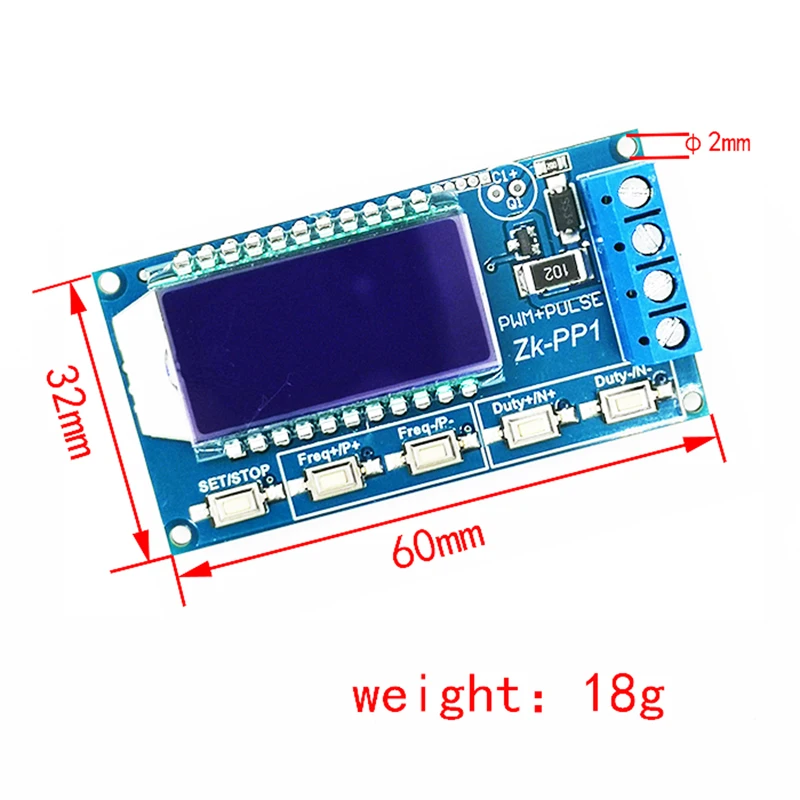

15>. Размер: 60*32*13,5 мм

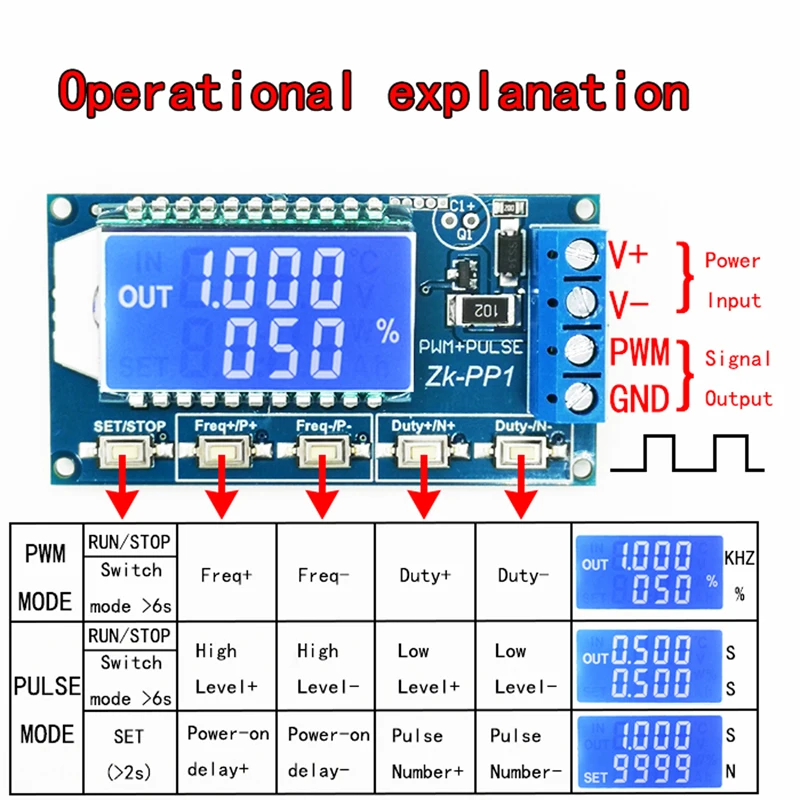

4. Режим работы:

1>. PWM режим: частоту, рабочий цикл

1,1>. Это PWM режим При отображении '%'.

1,2>. Заводским режимом по умолчанию является PWM режим.

1,3>. Кнопка FREQ + и FREQ-используются для настройки выходной частоты. Пользователь может коротко нажать, установив значение в минимальном блоке или удерживайте нажатие для непрерывной настройки. Частотный диапазон от 1 Гц до 150 кГц.

1,4>. Кнопка DUTY + и DUTY-используются для настройки выходного рабочего цикла для частоты. Пользователь может коротко нажать, установив значение в минимальном блоке или сохранить нажатие для непрерывной настройки. Диапазон рабочего цикла составляет от 0.00% до 100%.

1,5>. Короткое нажатие кнопки «остановка» для включения или отключения вывода. Оно включено при отображении символа «вне» слева. Отключено, если нет символа отображения «вне», и модуль будет выводить 0 В.

1,6>. Завод по умолчанию частота 1 кГц и срок службы-50%.

1,7>. Переключение режима работы: удерживайте кнопку «Set» около 6 секунд. Она переходит в импульсный режим, если символ «%» исчезнет справа.

2>. Импульсного режима: длительность импульса, задержка, номер импа Ульс

2,1>. Это режим ШИМ без символа отображения '%'.

2,2>. Кнопки P + и P-используются для установки времени для положительной ширины импульса. Отображается на первой линии. Установленный диапазон времени составляет 0,000 с ~ 9999 с.

2,3>. Кнопки N + и N-используются для установки времени отрицательной ширины импульса. Отображается на второй линии. Установленный диапазон времени составляет 0,000 с ~ 9999 с.

2,4>. Короткое нажатие кнопки «стоп», чтобы включать и выключать выход. Он включен на выходе при дисплей символ 'OUT' слева. Отключается выход в том случае, если нет дисплея символ 'OUT' и модуль будет выводиться на 0 V.

2,5>. Заводская положительная ширина импульса по умолчанию составляет 0,5 секунд, а отрицательная ширина импульса-0,5 секунд.

2,6>. нажмите и удерживайте кнопку «set» в течение 2 секунд, чтобы установить количество импульсов и время задержки. экран покажет символ 'SET' на левом нижнем углу. примечание: как только в этом режиме, выход будет отключен и выходной Пульс будет очищен.

2,7>. Кнопки P + и P-используются для установки времени задержки. Диапазон времени установки составляет 0,000 с ~ 9999 с.

2,8>. Кнопки N + и N-используются для установки количества импульсов. Диапазон установки 1 ~ 9999 или бесконечный.

2,9>. По заводским настройкам по умолчанию, время задержки составляет 0 секунд, и количество импульсы-это бесконечное (дисплей "----»).

2,10>. Автоматического возврата к импульсный интерфейс нажатием одной кнопки 'SET' в течение 2 секунд.

2,11>. Короткое нажатие кнопки «остановка» для задержки заданного времени и запуска вывода Заданного количества импульсов.

2,12>. Он будет автоматически выдавать 0 В, если будет отправлено количество импульсов. Выход будет отключен и очистит номера импульсов, если нажмите кнопку «стоп» во время вывода.

2,13>. Кол-во комплект импульсов выводится каждый раз, когда модуль питания.

5. Практическое применение:

1>. Выход ШИМ 20 кГц, 60%: Выберите режим ШИМ. Установите частоту до 20,00 и рабочий цикл до 060%.

2>. выход включить 0,6 с, выключить 0,2 с, бесконечная петля: Выберите импульсный режим. установите положительную ширину импульса до 0,600 и отрицательную ширину импульса до. Время задержки до. Количество импульсов до '----'.

3>. задержка 5S после включения питания или нажмите кнопку «стоп». затем выход включить 0,6 с, выключить 0,2 с, бесконечная петля: Выберите импульсный режим. установите положительную ширину импульса до 0,600 и отрицательную ширину импульса до. Время задержки до. Количество импульсов до '----'.

4>. задержка 5S после включения питания или нажмите кнопку «стоп». затем выход 10 мс сигнал высокого уровня, 10 мс сигнал низкого уровня, цикл 100 раз: Выберите импульсный режим. набор положительные ширину импульса 0,010 и отрицательную ширину импульса для 0.010.Delay время, чтобы 5.000.Number импульсов до 0100.

5>. задержка 5S после включения питания. затем сохранить выход: Выберите импульсный режим. набор позитивную ширину импульса более 0 (какое-либо значение) и отрицательную ширину импульса для 0.000.Delay время, чтобы 10.00.Number импульсов '----».

6. Действия:

1>. Подключите к источнику питания.

2>. Выберите режим работы, как показано ниже.

3>. Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки параметров.

4>. Короткое или нажмите и удерживайте кнопку 'DUTY + 'или 'DUTY-', чтобы установить параметр.

5>. Подключите к нагрузке.

7. Применение:

1>. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментального развития

2>. Используется для того чтобы произвести прямоугольного сигнала, которая контролирует двигательный драйвер

3>. Генерировать Регулируемый импульсов для использования с помощью MCU

4>. Диммер

5>. Скорость регулятора
