2 367 руб.

Описание

Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект + XC3S250E Core Kit = Open3S250E стандарт от Waveshare

FPGA макетная плата, разработанная для серии XILINX Spartan-3E, имеет XC3S250E встроенный, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.

Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare

Обзор

Open3S250EЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACore3S250E.

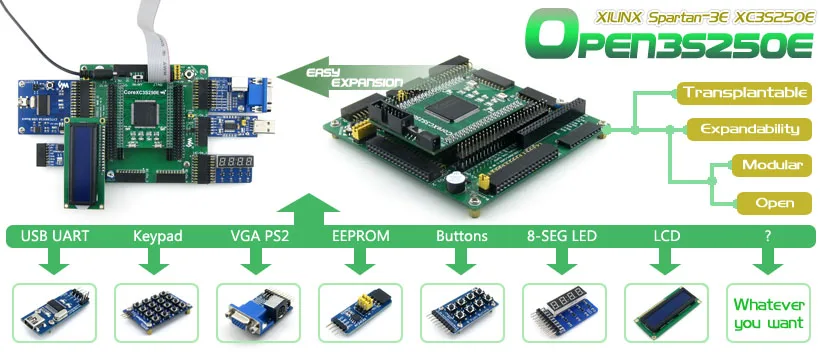

Open3S250E поддерживает дополнительное расширение с различными дополнительными досками аксессуаров для специфического применения. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с XILINX Spartan-3E series FPGA устройствами.

Что на материнской доске

Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare

FPGA CPLD разъем основной платы:Для легкого подключения картон для изготовления гильз, который интегрирует чип FPGA CPLD на бортовой Интерфейс 8I/Os_1,Для соединительных досок/модулей Интерфейс 8I/Os_2,Для соединительных досок/модулей Интерфейс 8I/Os_3,Для соединительных досок/модулей Интерфейс 8I/Os_4,Для соединительных досок/модулей Интерфейс 16I/Os_1,Для соединительных досок/модулей Интерфейс 16I/Os_2,Для соединительных досок/модулей 32I/Os_1 интерфейс,Для соединительных досок/модулей 32I/Os_2 интерфейс,Для соединительных досок/модулей

Все интерфейсы ввода/вывода выше:

Может быть смоделирован как USART, I2C, SPI, PS/2 и т. д. Возможность вождения устройств, таких как FRAM, FLASH, USB, Ethernet и т. д.
FPGA дополнительные разъемы Булавки FPGA доступны на дополнительные разъемы Для подключения платы аксессуаров SDRAM ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602 Однопроводной интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковкам), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. Зуммер Джойстик:Пять положений Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности Зуммер джемпер Джойстик джемпер Одно-провода соединительные

Для перемычек 16-18:

Короткий Джемпер для подключения к I/Os, используемому в коде примера Откройте перемычку для подключения к другим разъемы в ассортименте с помощью перемычек

DVK601 поддерживает широкий спектр различных картон для изготовления гильз, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S250E не подключены 8I/Os_3 и 8I/Os_4.

Что на Core3S250E

Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare

XC3S250E:XILINX Spartan-3E FPGA устройство, которое имеет: Рабочая частота:50 МГц Операционной Напряжение:1,15 ~ 3,3 В Посылка:QFP144 Ввода/вывода:80 LEs:250 K Оперативная память:216kb DCMs: 4 Отладки/программирования:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-2.5,2,5 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения XCF02S,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды FPGA инициализации индикатора Кнопка сброса NCONFIG кнопки:Для повторной настройки чипа FPGA, эквивалент переустановки мощности Мощность переключатель 50 м активный кварцевый генератор 5 V DC jack Интерфейс JTAG:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на дополнительные разъемы для дальнейшего расширения Светодиодный джемперы

Фото

Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Open3S250E макетная плата
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Open3S250E макетная плата
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Макетная плата Open3S250E
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Материнская плата печатная плата для DVK601
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
FPGA основной плате Core3S250E
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
FPGA основной плате Core3S250E

Подключение к различные периферийные устройства
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Подключение к LCD12864
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Подключение к LCD1602
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Подключение к RS232 доска
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Подключение к USB плата UART
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Подключение к 8 сегментный светодиодный плате
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Подключение к 8 кнопочным кнопкам
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Подключение к 4x4 клавиатуры
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Подключение к плата eeprom
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Несколько периферийных устройств, подключенных к одному интерфейсу
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Подключение к плата DataFlash
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Подключение к usb-плате CY7C68013A
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Подключение к плате VGA PS2
Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
Подключение к любой вспомогательной плате, которая вам нужна

Примечание:
Open3S250E не интегрирует любую функцию программирования/отладки, требуется программист/дебюгер.
Аксессуары на фото не включены в стандартную упаковку Open3S250E.

Примеры

Плата разработки Open3S250E FPGA поставляется с различными примерами кодов поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройствоОписание продукта:ИнтерфейсVerilogVHDL
AT24CXXEEPROMI2CYY
FM24CXXФрамI2CYY
AT45DBXXDATAFLASHSPIY
PCF8563РТКI2CY
PCF85914xAD, 1xDAI2CY
DS18B20Температура датчик1-проводнойY
SP3232Последовательной связиUARTYY
SP3485Последовательной связиUARTYY
PL2303USB UARTUARTYY
CY7C68013AUSB устройствоВвода/выводаY
ЗуммерЗвуковое устройство1I/O (PWM)YY
PS/2 клавиатурыВход устройстваPS/2YY
Одной кнопкиВход устройства----YY
4x4 клавиатурыВход устройства8I/OsYY
ДжойстикВход устройства5I/OsYY
СветодиодныйДисплей устройства----YY
8 сегментный светодиодныйДисплей устройства13I/OsYY
Монитор с видеографической матрицейДисплей устройстваVGAYY
Персонаж ЖК-дисплейДисплей устройства11I/OsYY
Графический ЖК-дисплейДисплей устройства11I/OsYY

Отладки/программирования Интерфейс

Плата разработки Open3S250E FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Pin-кодНазвание сигналаОписание продукта:
1GNDЗаземления сигнала
2VCC (многоцел)Цель блок питания
3GNDЗаземления сигнала
4TMSДжтаг государственного управления машиной
5GNDЗаземления сигнала
6TCKЧасы сигнала
7GNDЗаземления сигнала
8TDOДанных от устройства
9GNDЗаземления сигнала
10TDIДанные устройства
11GNDЗаземления сигнала
12NC
13GNDЗаземления сигнала
14NC
15GNDЗаземления сигнала

Джтаг заголовок

Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare

Развития ресурсы

Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8) Код демонстрационной версии (Verilog, VHDL) Схема (PDF) FPGA документация развития Вики:Www.waveshare.com/wiki/Open3S250E

Посылка содержит

Open3S250E макетная плата x 1 4-контактный провод х 2 2-контактный провод x 2 Кабель питания USB x 1
1 Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
2 Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
3 Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare
4 Ппвм Xilinx макетная плата Xilinx Spartan-3E XC3S250E оценочный комплект+ XC3S250E Core Kit = Open3S250E стандарт от Waveshare

Характеристики

Тип демоплаты
Рука
Номер модели
Open3S250E Standard
Бренд
Waveshare
Onboard
XCF02S
Debugging/Programming
supports JTAG
I/Os
80
LEs
250K
RAM
216kb
DCMs
4
Operating Frequency
50MHz
Operating Voltage
1.15V~3.3V
Crystal oscillator
50M active crystal oscillator
Demo Board Type
Others
