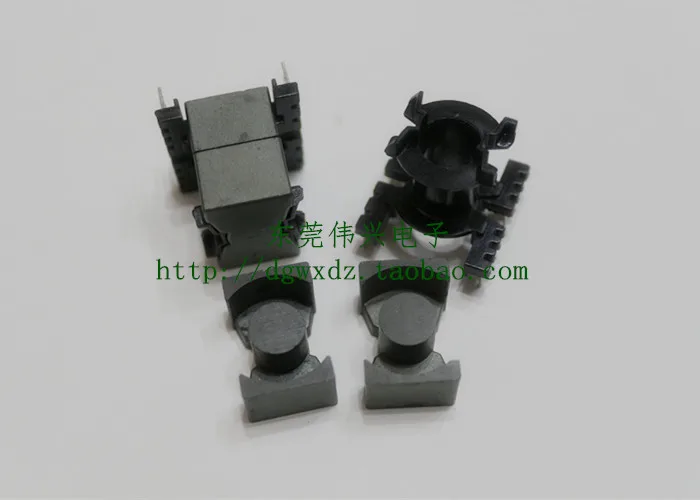

PQ2020 ферритовый сердечник вертикальный бакелит 6+ 8 Набор скелетов индуктор катушка трансформатор сердечник скелет

Название:Ферритовый сердечник

Модель:PQ2020Скелет:Vertical6 + 8

Текстура материала:PC40

Стежка расстояние:2,5 + 3,8 ммМеждурядьем:20,3 ммСлот Размер шага:12,0 мм

Лента рекомендуется для ядра:Wide9mmЛента для скелет:Wide12mm

A:20,5 ммB:18,0 ммC:8,8 ммD:14,0 ммE:7,2 ммF:10,1 мм G:12,0 мм

Напоминание

Один 、Ядро продается в соответствии с моделью и размером, компания (миллиметр), допуск +,-0,3 мм

Два 、Размеры в соответствии с описанием товара на странице, не просто представляйте себе покупку, если вы не знаете, пожалуйста, обратитесь в службу поддержки клиентов.

Три 、Ядро хрупкое, будьте осторожны при использовании, если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.

Четыре 、Он будет медленнее для ядра и рамы, чтобы быть хрупким, мы отправим его вам на следующий день.

Один, ферритовый сердечник в основном состоит из железа (Fe), марганца (Mn), цинка (Zn) 3 состав металлических элементов, широко известных как из марганца и цинка феррита. кольцевой ферритовый сердечник не имеет воздушного зазора, и площадь поперечного сечения одинаковая, поэтому магнитный эффект очень высок.

Два. Индуктор или трансформатор может быть сделан путем намотки катушки на ферритовый сердечник, они широко используются в инструментах и метрах, В коммуникационном оборудовании и бытовой технике. есть много брендов материала ферритового сердечника, есть также Много геометрических форм, колоннар, I-shaped, форма крышки, одно отверстие, двойное отверстие, четыре отверстия, U shape, форма бака, E shape, EI shape, EC shape, RM shape, форма PQ, форма EP, см. Прилагаемый чертеж. сердечники каждой формы формируют свою собственную серию, для выбора пользователя.

Три. Ферритовые сердечники имеют широкий диапазон выбора, в соответствии с различными магнитными параметрами, для выбора различных материалов и форм из-за низких магнитных потерь на высоких частотах, они широко используются в режиме переключения питания (SMPS), радиочастотных (RF) трансформаторов и индукторов 。 ферритовые магниты Сердечники различных форм и размеров используются в индукторах для высокочастотного питания и высококачественного рынка связи, импульсного трансформатора, высокочастотного трансформатора, и шумового фильтра и т. Д. феррит отличается высокой проницаемостью, хорошими температурными характеристиками и низким уровнем распада Скорость 。
