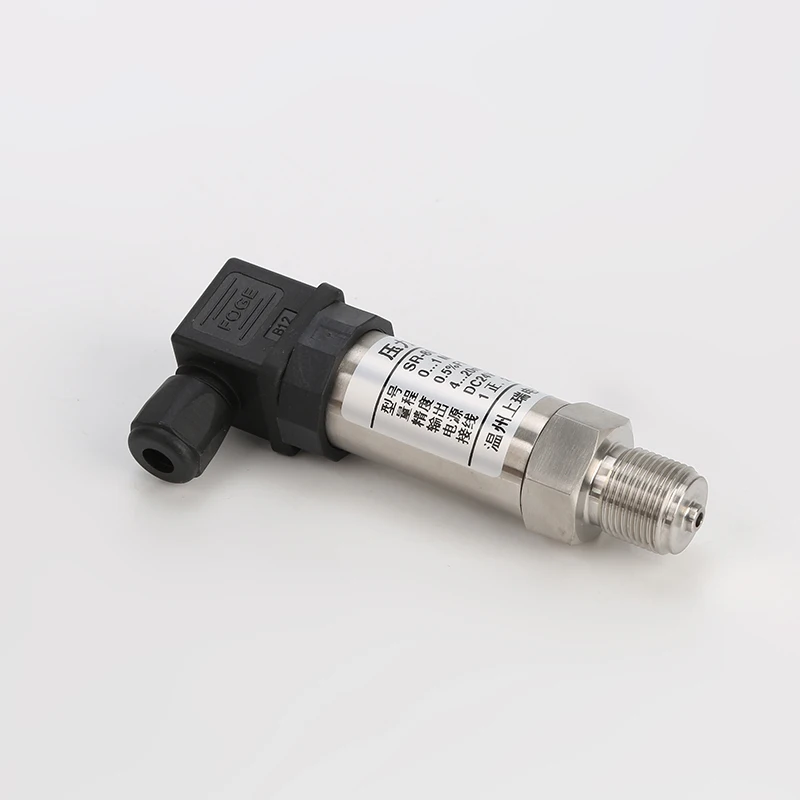

Преобразователь частоты постоянное давление подачи воды специальный датчик давления диффузии кремния датчик давления инструмент

Описание

Одна. Резюме
Диффузный кремниевый Пьезорезистивный Датчик давления-это своего рода высокоэффективный передатчик уровня жидкости, предназначенный для площадки с плохим обслуживанием окружающей среды. его форма Изысканная интегрированная вся конструкция из нержавеющей стали, легкая установка, хорошая вибрация и ударопрочность, высокая точность, хорошая стабильность и другие преимущества, широко используется в нефтяной промышленности, химической промышленности, металлургии, экономии воды, мощности, пищевой промышленности, давления от фармацевтической и других промышленности, измерения уровня жидкости и контроля процесса.
Две. Принцип работы
Используя Пьезорезистивный эффект монокристаллического кремния, на основе монокристаллического кремния, в соответствии с специфическим кристаллическим направлением, формируя эластичные элементы с передовой технологией микромеханизации, четыре эквивалентных напряжения формируются технологией интегральной схемы в соответствующих позициях, формируя мост из пшеничного камня, примените Постоянное напряжение к мосту (потоку), когда есть давление (дифференциальное давление) при действии на эластичные элементы, сделать его выход пропорциональным сигналу напряжения, соответствующей приложенному давлению, сигнал напряжения усиливается в три провода системы через электронные circuit0-10Voutput.
Три. Техническая инструкция
Диапазон: 0,6-карта
Выходной сигнал: 0-10VThree Проводная система 4-20matwo-проводная система
Мощность питания: typical24VDC
Класс точности: ± 5% FS
Долгосрочная стабильность: ≤±0. 2% FS/год
Диапазон температур:-40-85 ℃
Влажность окружающей среды:. <90% относительной влажности
Температура окружающей среды:-10-120 ℃
Давление перегрузки: 120% FS
Четыре. Электрический режим подключения
Распределительная коробка является стандартным соединением, 3Pin подключенная нагрузка, наземное отключение питания отрицательный 。

Семь. Вопросы, требующие внимания
1. все поставляемые продукты должны быть предоставлены с сертификатом продукта и руководством по эксплуатации, включая номер продукта, технический параметр, схема подключения, Ex Заводская дата и т. д., пожалуйста, проверьте тщательно, чтобы он не был использован неправильно.
2. установка должна быть основана на режиме подключения продукта и типа резьбы, проверьте, соответствует ли полевой интерфейс интерфейсу продукта. В чехол из резьбовое соединение, она должна быть зажаты двумя поворотными гайками-медленно, внимательное отношение к уплотнения, не применяйте крутящий момент напрямую к передатчик корпус, он может быть применены только в том случае, для того, чтобы шесть сторон интерфейс давления 。
3. Проводка должна осуществляться в строгом соответствии с инструкциями нашей компании.
4. Этот продукт является точным инструментом обмена энергии, не демонтируйте по желанию, столкновения, падение, использовать силу для качания или использовать острые инструменты, чтобы тыкать отверстие под давлением.
5. Передатчик может работать после включения питания, но preheating30Output стабильный после минут.
6. Если в использовании обнаружится исключительное положение, питание следует выключить, остановить использование, осмотр, или напрямую связаться с нашим техническим отделом.
7. Транспортировка, упаковка должна быть восстановлена во время хранения, хранить в прохладном месте, сухой, вентилируемый склад.
8. Гарантийный период 36 месяцев.
