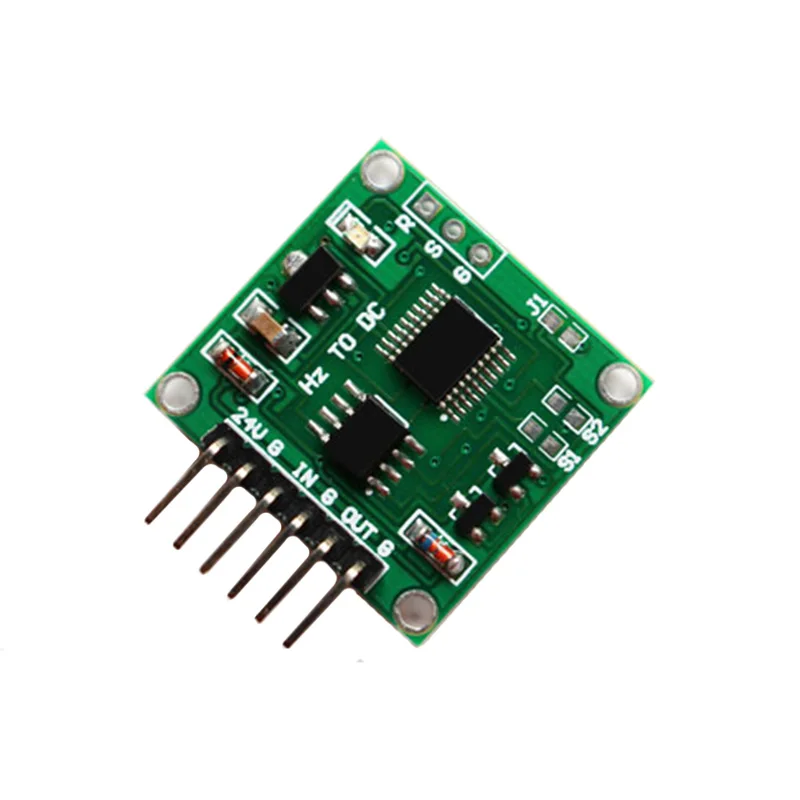

Преобразователь частоты в напряжение модуль линейной трансформации 0-10 кГц до 0-5 в 0-10 в удаленный сбор данных SC05

Описание

Преобразователь частоты в напряжение модуль линейной трансформации 0-10 кГц до 0-5 в 0-10 В дистанционное управление оборудованием сбора данных SC05

Это линейное преобразование модуля, внутренняя обработка чипа для преобразования сигнала входной частоты в стандартный выходной сигнал напряжения. Два вида выбора диапазона выходного напряжения.

Напряжение питания: 9 V ~ 24 V

Диапазон входного напряжения сигнала: 4 ~ 24 В

Диапазон входной частоты сигнала: 0 Гц ~ 10 кГц

Диапазон входного рабочего цикла сигнала: 5 ~ 95%

Выходное напряжение: 0,00 в ~ 5,00 в/0,00 в ~ 10,00 в

Входной режим: S1 pad на печатной плате: по умолчанию открытый канал вход 0 ~ 10 кГц, короткое замыкание вход 0 ~ 1 кГц.

Режим вывода: S2 pad на печатной плате: открытая цепь (выход 0,00 в ~ 5,00 В); короткое подключение (выход 0,00 в ~ 10,00 в), по умолчанию открытая цепь.

Диапазон применения: дистанционное оборудование для сбора и управления данными;

Размер: (длинный) 26 мм * (широкий) 23 мм * (высокий) 10 мм

Примечание: выход источника питания составляет 0,00 в ~ 10,00 в, напряжение должно быть 15 В.

1 *Частота напряжения модуль
