Приемопередатчик непрерывного действия телеграф коротковолновой радио 7,023

1 、 краткое введение

«Кожаная обувь»-это очень маленький и простой 40meter-полосный микро-мощный телеграфный передатчик, использующий 9 ~ 13.8VDC источник питания, эта машина была впервые популярна за рубежом, позже была представлена отечественными энтузиастами, «кожаная обувь» да «Пикси» транслитерация.

"Супер Кожаная обувь (S-PIXIE)" от LXQQFY.com launch, были сделаны следующие улучшения:

? -Изменение сопротивления Вертикальная посылка к горизонтальной посылка, проблема, что сопротивление легко Короткое замыкание в течение длительного времени решается.

? -Входная мощность не различает положительные и отрицательные полюсы, и улучшает диапазон электропитания, использование rs может использовать его удобно. 13.8в связь источника электропитания, И не беспокойтесь о потере использования ca d обратным соединением положительных и отрицательных полюсов.

? -Добавлен зуммер в качестве подсказки бокового тона (колпачок перемычки может использоваться для защиты звука), увеличьте LEDlamp как показано в сообщении.

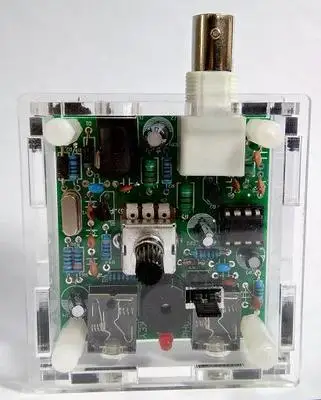

? -Стандартный Акриловый чехол, легко собрать, красивый и практичный.

2, основные показатели

Источник питания: DC9 ~ 13,8 В (рекомендуется аккумулятор или линейный стабилизированный источник питания), не проводите различия между положительным и отрицательным полюсами

Антенна: 50 Ом, 7 МГц, стоящая волна ratio2.0 следующие

Приемный ток: 20 мА

Выбросов ток: 120mA

Мощность передачи: 1,2 Вт

Частота: передача локальных колебаний частота: 7023 кГц; получение локальной вибрации частота: около 7023-7026 кГц

Рабочий режим: CW

Электрический ключ: ручной ключ

Автоматический отчет: не поддерживается

Корпус: сборка, все включено

Боковые тон: нет

3 、 цепи принцип

См. Схему прилагаемого рисунка на последней странице этого документа., 9018A типичный осциллятор Kopitz образуется с окружающими компонентами и всегда гарантирован. Удержание колебаний (поэтому, При приеме 1 мВт левого и правого осцилляционного сигнала утечки), локальный Осциллирующий сигнал непосредственно coupled8050 。 в состоянии запуска (нажмите клавишу), 8050Zuo ForCClass-like усилитель, усиленный сигнал проходит через 100nfcapacity coupledπType I фильтр низких частот, затем отправить антенну для передачи.; в принимающем состоянии (отпустите ключ), 9018 с Чжоу окружающий элемент формирует дифференциал Beat осциллятор. (BFO), 1N4001Plus Высокое напряжение, емкость уменьшается с увеличением напряжения постоянного тока на обоих концах., местная частота вибрации может быть увеличена на about0-3KHz, может быть удобно Right 7,023 mhzreceive сигналы для частоты удара. 8050 смещение в нелинейной области (можно так считать, Триод-это не что иное, как два диода, которые возвращаются к Назад!), подключите сигнал, полученный antennaBFOThe сигнал смешанный, звуковой сигнал, полученный путем смешивания проходит через 0.1ufcapactery couplinglm386аудио усилитель мощности, увеличить после аудио сигнала isLM386 Of5Foot sutra10ufcapacter прямые задние наушники 。 ключ не только контроллер m386on/off питания, также switchD2Bias varactor, сделать его емкость изменить в Различные государства 。

4 、 производства

4,1. См. Оригинальный список, инвентарь оригинальных устройств. Подготовьте паяльник. Паяльная проволока. Универсальный измеритель и другие инструменты. Сварка в порядке высоты устройства от низкого до высокого. Продолжить, строительный заказ: сопротивление-> диод-> Емкость-> Триод-> цзиньчжэнь-> мост выпрямителя-> электролитический конденсатор-> чип-> индуктор-> LEDLamp-> Другие устройства 。

4,2. Сопротивление, сварка не требует направления.

Расчет значения сопротивления цветного кольца относится к следующей цифре, друзья, которые не очень опытны в строительстве, используют мультиметр для измерения и подтверждения.

4,3. Диод, модель написана на внешней оболочке устройства, требования к направлению при сварке, часть устройства с перекладиной является направлением тока назначения., с небольшой горизонтальной планкой печатной платы, соответствующей 。

1N4001

1N4148

4,4. Емкость, сварка не требует направления.

104:0. 1uF 、 103: 10nF 、 101: 100pF 、 471: 470pF 、 473: 47nF

4,5, Triode, Fet, модель написана на передней части устройства., требования к направлению при сварке.

4,6. Цзиньчжэнь, сварка не требует направления.

4,7. Выпрямительный мост, сварка имеет требования к направлению, устройство + направление соответствует печатной плате + направление, будьте осторожны.

4,8. Электролитический конденсатор, модель написана на внешней оболочке устройства., требования к полярности во время сварки, направление устройства с белым стержнем является отрицательным полюсом., квадрат с белой тенью на печатной плате направление отрицательное 。

4,9. Чип, модель написана на поверхности устройства., сварка имеет требования к направлению, сварка firstICSeat, вставьте чип снова.

4,10. Цветной кольцевой индуктор, сварка не требует направления.

4,11. LEDLamp, обратите внимание на направление сварки.

4,12 、 Другое устройств

DCPower стенд

3,5 mmStereo разъем

Зуммер

Переменный резистор

Q9 (BNC)

Джемпер

Корпус перемычки

4,13. Монтажный корпус, установка в следующем заказе

5、 Отладки

5,1. Перед включением питания, поддельная нагрузка, предотвращает аварийный Запуск от горения.

Прямое 51европейское сопротивление припаяно к задней панели печатной платы в качестве ложной нагрузки.:

UseQ9Joint и 51 Европейское сопротивление делает поддельную нагрузку:

Использовать Профессиональные Поддельные нагрузки:

5,2. Включение питания: интерфейс питания независимо от полярности (проводилось внутреннее выпрямление), аккумулятор рекомендуется для питания., вы также можете использовать стабилизированный источник питания DC13.8VLinear, но прямое радио переменной частоты будет непосредственно преобразовывать пульсацию питания в звук наушников. после Мощность, Лицо находится на определенном расстоянии от печатной платы., посмотрите, есть ли горящий дым, вызванный ошибками сварки., Если есть Своевременная диагностика сбоя питания. после десятков секунд включения, коснитесь поддельной нагрузки вручную, Если нагрев означает случайное излучение, вызванное погрешностью сварки, если есть Своевременная диагностика отключения питания

5,3. Шум прослушивания: наушники с разъемом 8oputon, после включения питания, вы услышите шум нижней части., это первоначально показывает, что часть усиления звука работает нормально.

5,4. Измерительная и приемная цепь: в чехол для всех ранее выполненных работ, начните тестирование приемной цепи, удалите фиктивную нагрузку, включите нижний шум, подключите антенну или в небо сердечник проволоки для сидений соединен с длинным проводом., шум прослушивания, если есть большая разница между двумя звуками (шум в нижней части антенны гораздо выше.), это в основном показывает нормальную.

5,5. Тестовый запуск: ложная нагрузка, ручной ключ доступа, включение питания. нажмите клавишу в это время, чтобы войти в состояние запуска., ток в неизлучаемом состоянии будет be20mALeft и справа, ток В передающем состоянии будет be120mALeft и справа, когда Колпачок перемычки подключен, зуммер будет подпевать во время запуска, после запуска в течение периода времени, поддельная нагрузка, безусловно, нагревается нормально. будьте осторожны, чтобы не запускать непрерывно в течение длительного времени Время. 。

6 、 Применение

6,1 、 Функция схема

6,2. Электрический ключ, не используется чехол для модулей, поддерживаются только ручные ключи. useWIFIIn в чехол модулей, ручными и автоматическими ключи поддержка, 3,5 мм Средний канал поставляется вилка типа в качестве ручной ключ чехол защиты от короткого замыкания в наземная. В противном случае он распознается как автоматический ключ.

6,3. Наушники выбирают самые обычные 8 европейские двухканальные наушники (наиболее распространенные и обычные).

6,4. Антенна является ключом к коротковолновой радиосвязи, частота использования требуется для be7MHZ, Impedance50Europe, стоящая волна in1.5 следующая антенна 。 следующие рекомендуется, этот магазин имеет продажи 。

6.4.1. GPAntenna, вертикальная наземная сетевая антенна, простая форма эрекции, простая установка. есть достаточно наземной сети для увеличения радиации, эффективность сопоставима с диполярной антенной. подходит для не условных строителей с большими антеннами, такими как Яги (домашние хозяйства на четвёртом и выше), для нас, проживающих в среднем слое здания, мы не можем добавить антенну на крышу. Ветчина, вода FlatGPAntenna должна быть лучшей Выбор. 。

Красный: радиостанция, синий: фидер, Фиолетовый: удочка (9 около метра), желтый: заземленная сеть (10 рисовая проволока), розовый: Вибратор (10,1 рисовая эмалированная проволока)

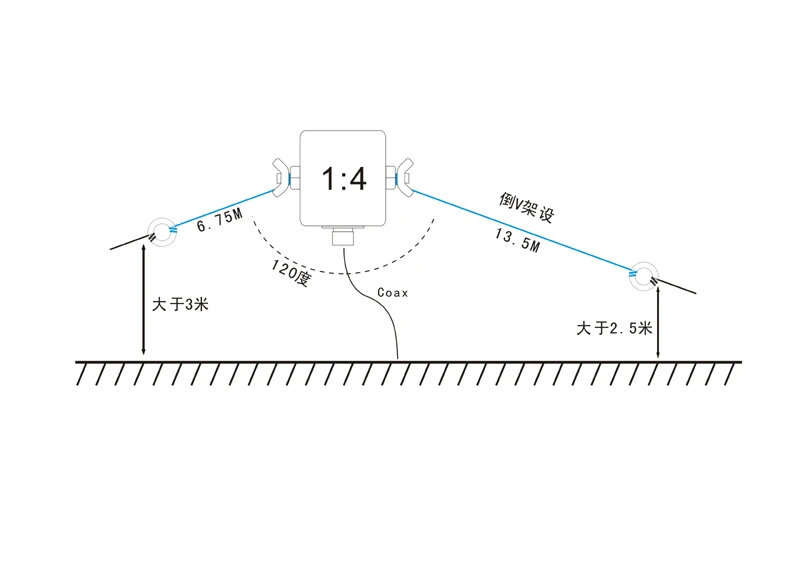

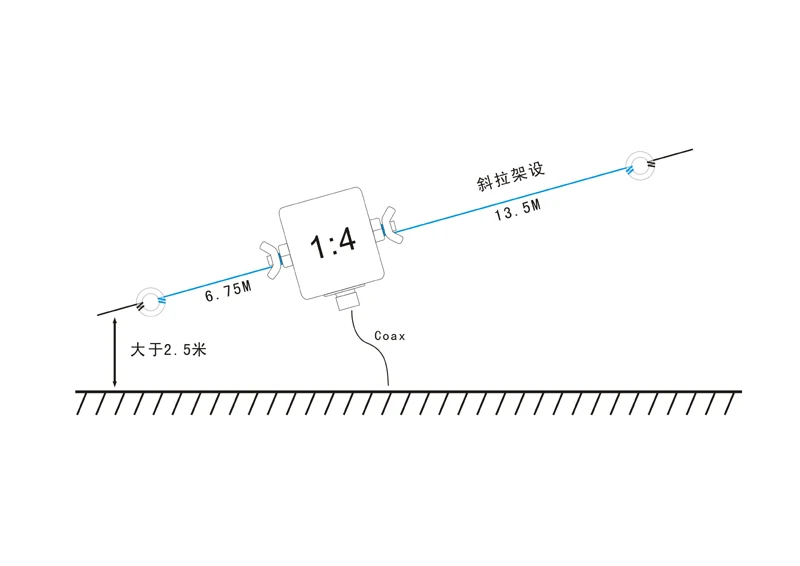

6.4.2 、 Winton антенна

Winton антенна может хорошо работать в 40 m/20 m/10mOn трех диапазонах, In6mWork на полосе также имеет хорошую производительность. Там может быть много видов в соответствии с фактической окружающей среды. Эрекции метод 。

6.4.3 、 DPAntenna

DPAntenna в основном использует небесно-волновую связь, эффект дальней связи очень хороший., use1: 1 Баррон, двусторонняя vibrator1/4 длины волны, является очень частым явлением антенна, PourVErection 。

7 、 СПИСОК КОМПОНЕНТОВ

PCBLayout

Схематичный рисунок
