Профессиональный Buck CC CV понижающий преобразователь питания модуль питания 8-40 В до 1,25-36 в модуль питания

Фиксированная Лампа сигнала поворота тока в 0,1 раз превышает значение тока (используется для определения того, полностью ли заряжен аккумулятор при зарядке).

Изготовлен из специального эталонного IC и Высокоточный резистор реагирующий на силу тока, показывающий более стабильный постоянный ток, (когда 20 ° c до 100 ° c постоянный ток 1A, температура дрейфа менее 1%). Особенно подходит Светодиодный драйвер.

Высокий выходной ток, максимальный выходной ток может достигать 8A.

Четыре высокочастотные емкости, могут снизить выходную пульсацию, повысить стабильность работы.

Свойства модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV) модуль зарядки

Входное напряжение: 8-40 В постоянного тока

Выходное напряжение: постоянный ток 1,25-36 в непрерывно регулируемый

Выходной ток: 0-8 a (когда температура трубки питания превышает 65 градусов, пожалуйста, добавьте Вентилятор охлаждения)

Лампа сигнала поворота тока: значение постоянного тока * (0,1), поверните ток лампы и связь постоянного значения, например, значение постоянного тока 3А, поверните ток лампы в постоянный ток 0,1 раз (0,1x 3A = 0,3a).

Низкое давление: 1 в

Выходная мощность: Максимальная мощность около 300 Вт

Эффективность преобразования: до около 95%

Рабочая частота: 180 кГц

Выходная пульсация: полоса пропускания 20 м

Вход 24 V Выход 12 V 5A пульсация вокруг 50mV (исключая шума)

Функция защиты от короткого замыкания: Да, постоянный ток

Входная обратная полярность защитная функция: нет

Выход предотвращает обратный поток: Нет

Проводка: терминал

Ток холостого хода: типичный вкус 20mA (24 V переключатель 12 V)

Регулирование нагрузки: ± 1% (постоянная)

Регулирование напряжения: ± 1%

Скорость динамического отклика: 5% 200uS

Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение). Потенциометр (CV) закрыт на входное напряжение используется для регулирования напряжения, потенциометр (CC) закрыт на выходное напряжение используется для регулирования тока (CC)

Рабочая температура: Промышленный класс (от-40 °C до + 85 °C) (Пожалуйста, обратите внимание на фактическое использование температуры трубки, высокая температура тепла усилена, пожалуйста)

Индикатор: двойной цветной индикатор, индикатор зарядки красный, зеленый свет означает полностью заряженный (без нагрузки зеленый)

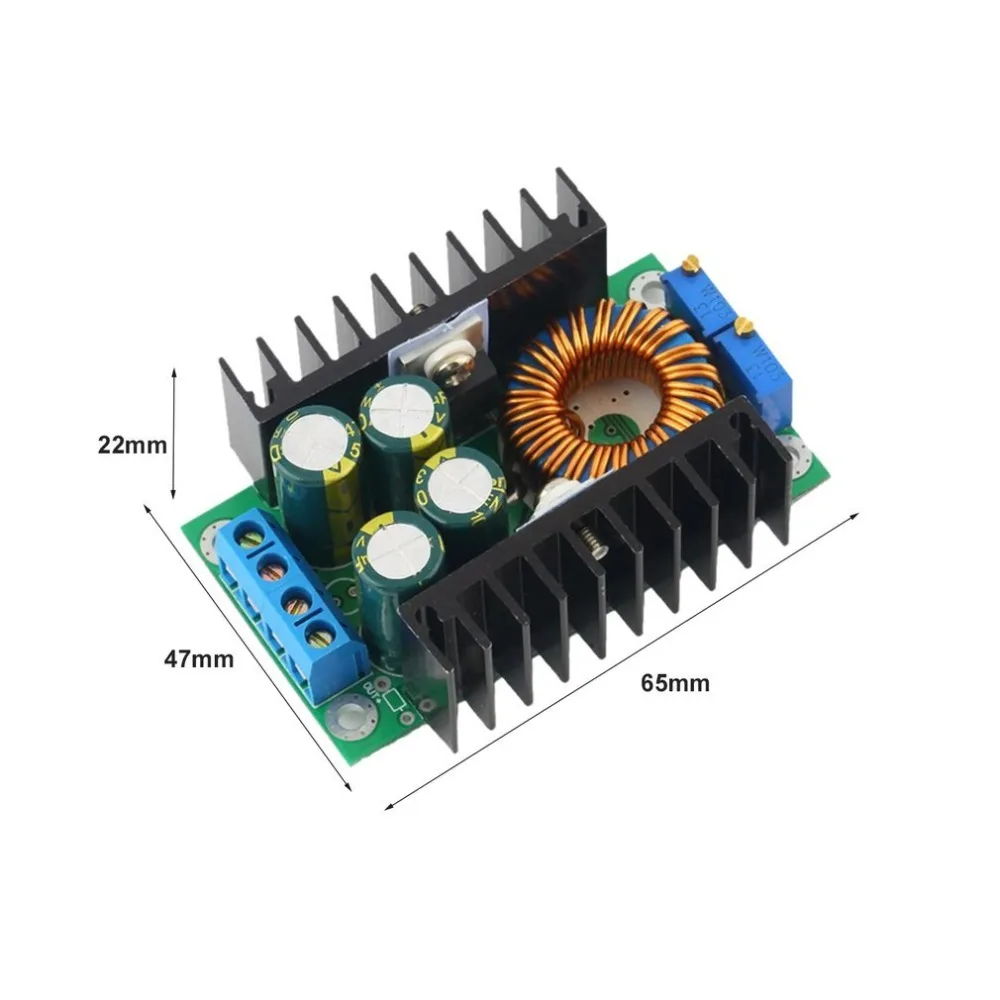

Размер (прибл.): 65x47x22 мм (Д x Ш x В)

Цвет: мульти Цвет

1. Убедитесь, что напряжение поплавка аккумулятора и ток зарядки, который вам нужен, а также входное напряжение модуля.

2. Отрегулируйте потенциометр постоянного напряжения и Отрегулируйте выходное напряжение до 5 В.

3. Используйте мультиметр в 10А токовой шкале, чтобы измерить выходной ток короткого замыкания, и отрегулируйте текущий потенциометр, чтобы сделать выходной ток ожидаемым значением тока зарядки.

4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения.

5. Подключен к аккумулятору, попробуйте зарядить.

(1,2, 3,4 шагов для подключения модуля питания, выход без нагрузки не подключение аккумулятора.)

Светодиодный драйвер постоянного тока

1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный привод.

2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение до 5 В.

3. Используйте мультиметр в 10А токовой шкале, чтобы измерить выходной ток короткого замыкания, и отрегулировать текущий потенциометр, чтобы убедиться, что выходной ток к ожидаемому светодиодный рабочий ток.

4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального светодиодный рабочего напряжения.

5. Подключите светодиодный, тест.

(1,2, 3,4 шагов для подключения модуля питания, выход без нагрузки не подключается светодиодный.)

1 модуль преобразователя постоянного тока 8A (XL4016)
