Производитель аутентичный RS485 модуль сбора данных Modbus RTU 16 цифровой входной карты переключатель количество

1 Информация о продукте

M-1001 (16 способ изолированный цифровой вход на базе Modbus) широко используется в металлургии, химической, механические, огонь, огонь, строительство, мощность, транспорт и другие промышленные отрасли как универсальный цифровой модуль ввода количества. Он имеет 2 комплекта изолированных коммутационных входных каналов, каждый из которых составляет 8 дорог и может быть подключен к 16 сигналам коммутации цепи. Он поддерживает стандартный протокол Modbus RTU и имеет функцию обнаружения таймаута связи. Он может использоваться совместно с другими устройствами, которые следуют протоколу Modbus RTU.

1,1 обзор системы

Модуль M-1001 состоит из цепи питания, изолирующей входной цепи переключателя, изолированной цепи приемопередатчика RS485 и MCU. Высокоскоростной процессор ARM используется в качестве блока управления, и изолированный интерфейс связи RS485 имеет функцию ESD, перенапряжения и защиты от тока, что позволяет избежать воздействия сигнала промышленного поля на интерфейс связи модуля и делает связь стабильной и надежной.

1,2 Основные технические показатели

1) Параметры системы

Напряжение питания: 5 ~ 40 В постоянного тока, защита питания

Потребляемая мощность: 0,5 Вт

Рабочая температура:-10 C ~ 60 C

Температура хранения:-40 C ~ 85 C

Относительная влажность: от 5% до 95% без конденсации

2) Цифровые Входные параметры

Количество входных каналов: 2 группы, каждая группа 8

Тип входного сигнала: сигнал Контакта Переключателя или сигнал уровня

Напряжение тока изоляции: 2500VDC

Диапазон входного сигнала: высокий уровень (цифровой 1): 5 В постоянного тока до 30 В постоянного тока, 6 мА при 24 В, низкий уровень (цифровой 0): менее 1 В постоянного тока

3) интерфейс связи

Интерфейс связи: Интерфейс RS485, изоляция 1500VDC, + 15kV защита от ЭСР, защита от перегрузки по току

Напряжение изоляции: 1500 В

Протокол связи: протокол Modbus RTU

Скорость передачи: 1,2 k, 2,4 k, 4,8 k, 9,6 K, 19,2 k, 38,4 k, 57,6 k, 115,2 k

Формат данных связи: 1 стартовый бит, 8 бит данных, нет, нечетный или даже четность, 1 или 2 стоповых бит.

1,3 форма и размер

Материал корпуса: АБС-пластик

Размер: 145 мм (длина) * 90 мм (ширина) * 40 мм (высота)

Установка: Стандартная DIN35 направляющая установка и винтовая установка.

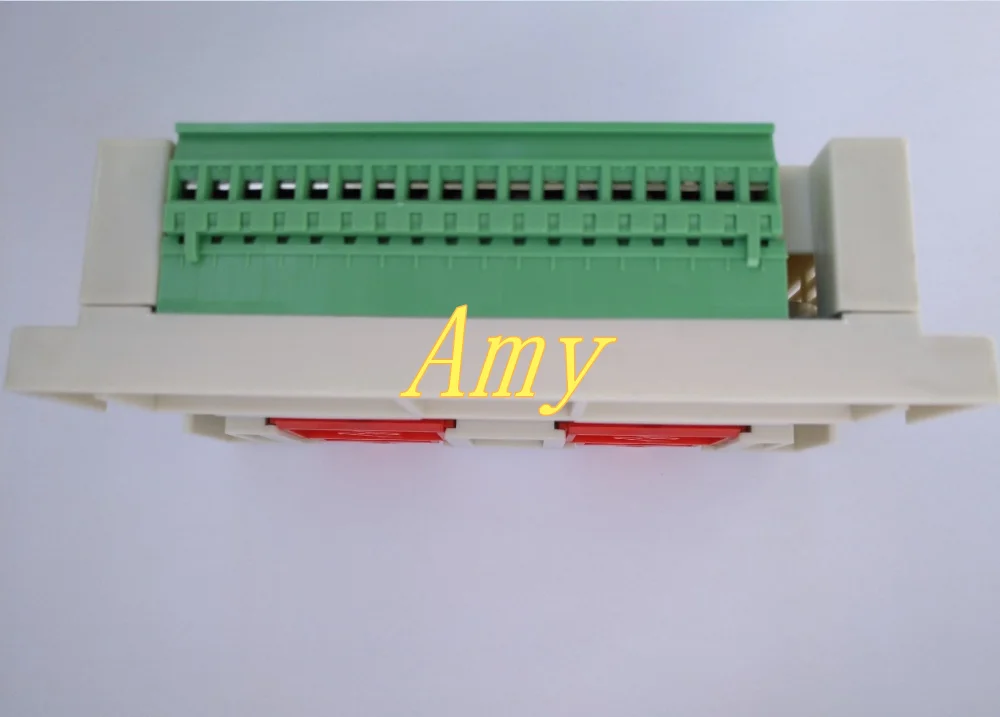

4 физическая карта
