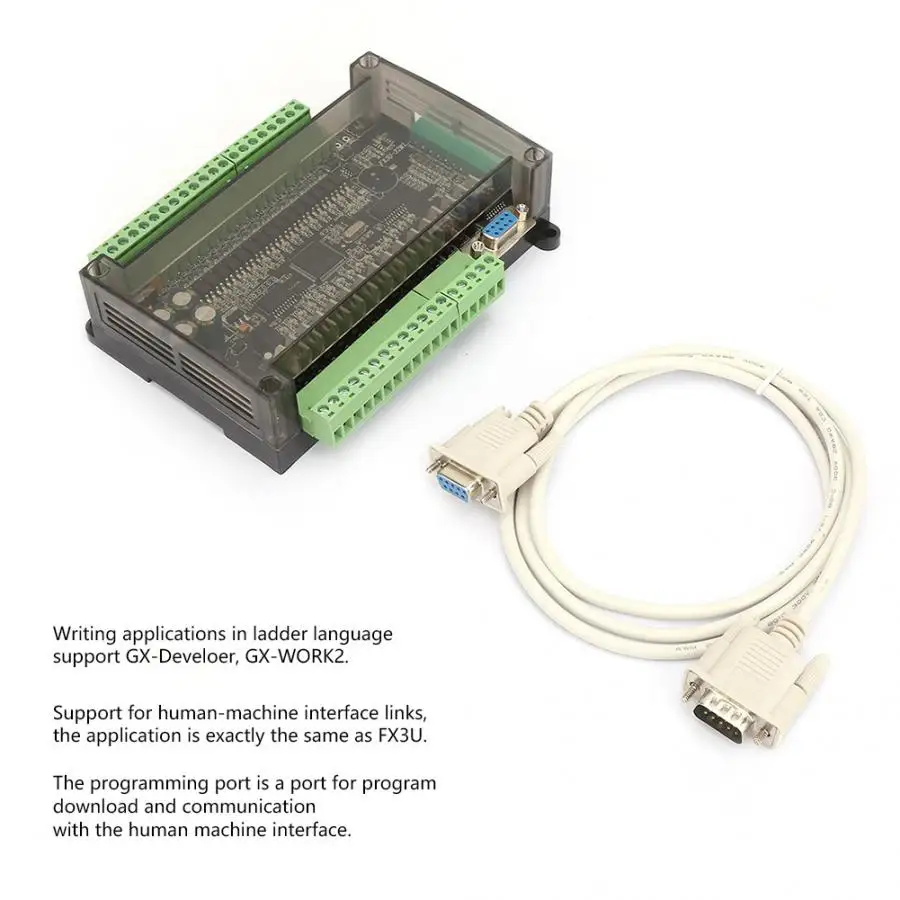

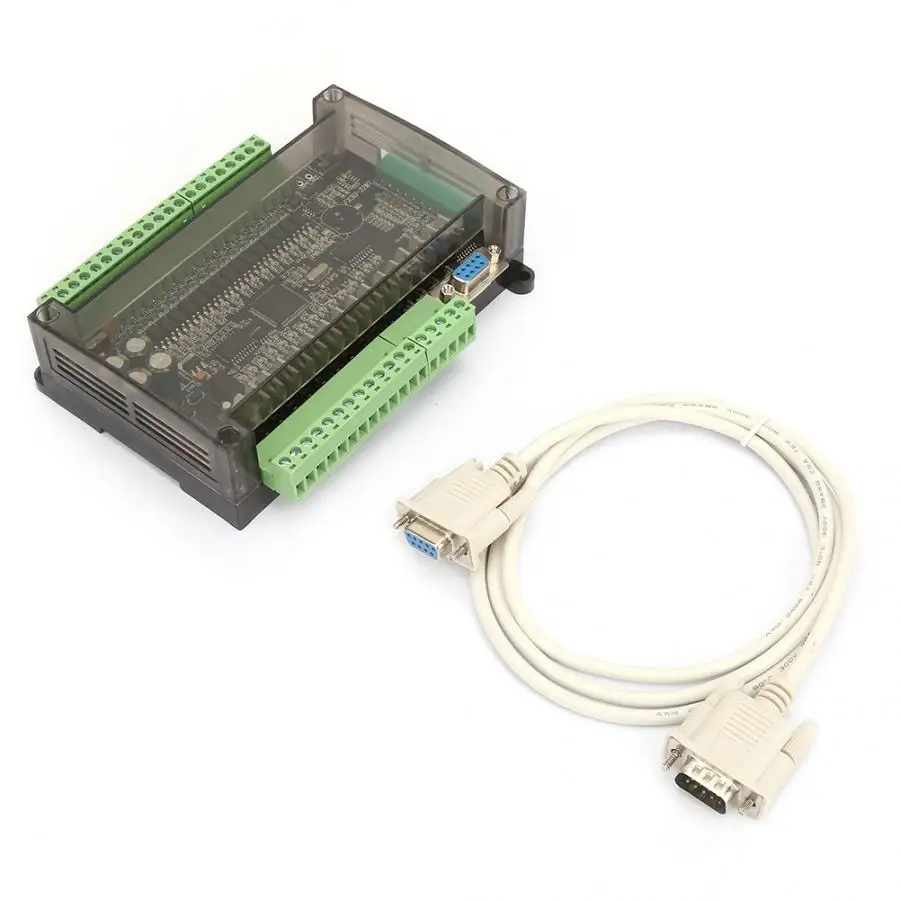

Промышленная плата управления 24V 32MT PLC Контролер 8 каналов 100k импульсный 32 бит 16 вход 16 транзисторный выход промышленный контроллер

Описание

24 V 32MT PLC контроллер 8 каналов 100 k импульсный 32 бит MCU 16 вход 16 транзисторный выход

Особенности:
Написание приложений на лестничном языке Поддержка GX-Develoer, GX-WORK2. Поддержка каналов интерфейса человека-машины, приложение точно такое же, как FX3U. Поддержка программирования лестницы, загрузки, монитора. Программирование порт-порт для скачивания программ и общение с интерфейс человек-машина. Этот ПЛК принимает промышленные 32-бит микроконтроллеры с сильным анти-помех, и его Запуск значительно превышает FX3U. Скорость передачи ПЛК составляет 38400. 16-точечный ввод и 16-выход тразистора платы. Y0-Y7 транзистор может выводить до 100 K импульса. Y0-Y16 также можно использовать как обычный выход. Если Y0-Y7 подключен к большой нагрузке, требуется диод свободного хода. 6AD вход (3 канала 0-10 в плюс 3 канала 0-20 мА), 2DA выход (2 канала 0-10 В выход). Плата питается от постоянного тока 24 В. Не входите напряжение переменного или 220 В.
КонкретныеОбразование:
Скорость передачи данных: 38400
Источники питания: 24VDC

Вход мощность>	DC 24 V>
Количество шагов>	8000 шагов; 2 коммуникационный порт: 1 RS232 (DB9 последовательный порт, связь порт FX3u протокол 38400, 7, E, 1 (1 шт.), RS485 порт, 4 протоколы передачи данных можно установить через D8120.>
Точка входа X компонент>	XO-X17, DC24 вход, активный низкий. X0-5 является входным портом высокого счета (по умолчанию 12 K, 100 KHZ является опционально)>
Точка входа Y компонент>	YO-Y17-это транзистор, и YO ~ Y7 может выводить 8 100 K импульсов или 6 PWM импульсных сигналов. Максимальный ток 3А. YO-3-это порт с высоким выходом (до 100 K). PWM период 0-32767 US. Максимальная высокого порт 3A. Внешняя нагрузка подключается к общей терминал + 24, а другой конец соединен с вывод ПЛК порт Y.>
Аналоговый вход>	6 аналоговых входов, 12-разрядный точность, 3 канала 0 ~ 10 V + 3 канала 0 ~ 20mA, читать с RD3A.>
Аналоговый выход>	2 аналоговых выходов, 12-разрядный точность, выходное напряжение: 0-10 V. Выходное аналоговое напряжение с помощью команды WR3A>
Промежуточное реле м>	MO-M3071, диапазон хранения питания может быть установлен>
Шаг точки S>	SO-1023, диапазон энергосбережения можно установить для S0-S1023>
100 мс таймер>	TO-T199, накопительная мощность-вниз сохранить T184-T199>
10 мс таймер>	T200-T249, накопительная мощность-вниз сохранить T246-T249>
1 мс таймер>	T250-T383, где T250-255 накопительный>
16-бит счетчик>	CO-C199, экономьте мощность C100-199>
32-битный счетчик>	C200-C219, экономьте мощность C220-C234>
Большие размеры 32 бит с высоким уровнем счетчик>	C235-255; C235-240-это однофазный счетчик, без мультипликатора; C241-240-это однофазный счетчик, 2 раза частота;>
Регистр D>	C247-249 двухфазный счетчик, а не мультипликатор; C250-252 двухфазный счетчик, 2 раза частота; C253-255 двухфазный счетчик, 4 раза частота; DO-D7999, диапазон выключения питания может быть установлен для-7999,>
Непрямая адресационная указка V, Z>	VO-7, Z0-7>
P subroutine прыжок номер>	PO-63>
Я прерывания>	Снаружи прерывается XO-5. Прерывание таймера (1 мс-это устройство). Счетчик прерываний>
Специальный м компонент>	M8000 обычно работает, M8002 питается от импульса, M8011-10 мс импульса, M8012-100 мс импульса, M8013-1 s импульса, M8014-минутный пульс.>

Мнемонический, название>	Функция>
LD>	Управление начинается датчики>
LDI>	Управление начинается, как правило, свяжитесь с>
ЛД>	Запуск операции обнаружения поднимающихся кромок>
LDF>	Запуск операции обнаружения падающих кромок>
И>	Серия нормально разомкнутый связаться с нами>
ANI с металлическим ремешком регулируемой длины>	Серии обычно связаться с нами>
ANDP>	Проверьте последовательное соединение на верхней кромке>
ANDF>	Последовательное соединение обнаружения падения края>
Или>	Параллельный датчики>
ORI>	Параллельный, как правило, свяжитесь с>
Opr воды в бассейнах>	Параллельное соединение с растущим краем>
ORF>	Параллельное соединение для обнаружения падающих кромок>
ANB>	Последовательного соединения между кубики>
Шар>	Параллельного соединения между кубики>
OUT>	Катушка выход привода>
Набор>	Катушка действий по-прежнему>
>	Удаление Линии мокрого удержания движения>
Пожалуйста,>	Катушка подъем края выход>
PLF>	Катушка заднему выход>
ALT>	Альтернативный выход>
MC>	Общая точка соединения с катушкой>
MCR>	Общий контакт выпуск команды>
MPS>	Оперативный для хранения>
МСР>	Для хранения индикации>
MPP>	Для хранения считывание и сброс>
INV>	Результат операции изменен>
Конец>	Конца программы>
>	>
4 ступенчатая лестница инструкции>	>
STL>	Передвижная стремянка старт>
Вызова>	Вызова subroutine>
Красно-белый>	Передвижная стремянка конец>
SRET>	Subroutine возврата>
