Промышленный 485 оптический изолятор RS485 ретранслятор усилитель расстояния расширитель анти-помех анти-всплеск

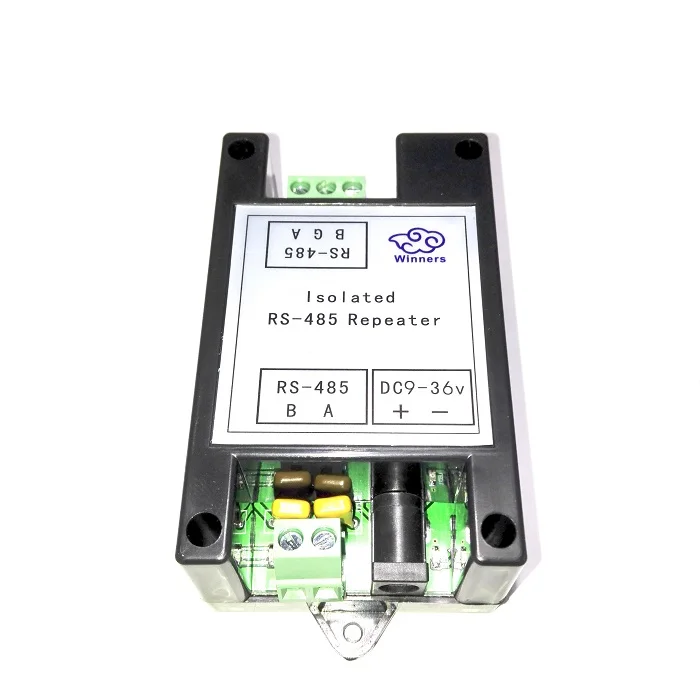

Изолированный ретранслятор RS485E-это высокопроизводительный промышленный усилитель сигнала RS485.Продукт может автоматически ощущать направление потока данных и скорость передачи данных, без какого-либо контроля или сигнала рукопожатия, чтобы обеспечить передачу данных полностью прозрачной.Питание оборудования полностью изолировано от сигнала связи.Он имеет характеристики большой дальности передачи, высокой скорости, стабильной и надежной работы.Он широко используется в машине посещаемости, системе зарядки карт IC, автоматическом управлении, системе контроля доступа, парковке, столовой продажи пищевой системы, шоссе зарядки системы.

Характеристики продукта:

1. Промышленный дизайн, полностью изолированная связь, Стабильная и надежная производительность, скорость передачи до 500 кбит/с;

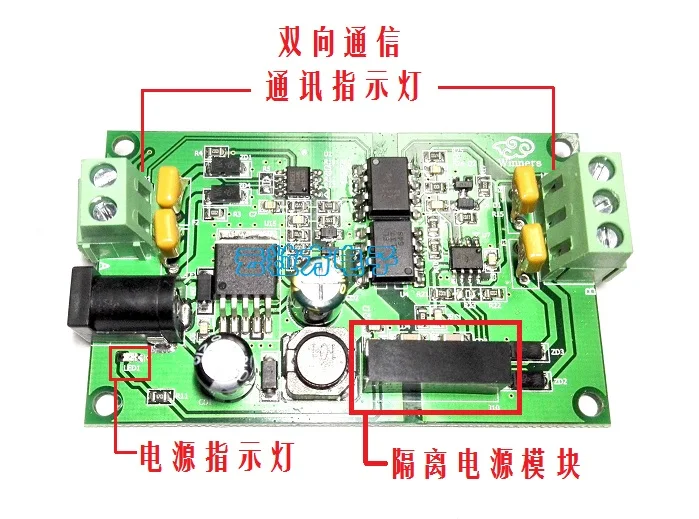

2. Встроенный высококачественный изолированный модуль питания постоянного/постоянного тока для осуществления электрической изоляции между портами;

3, поддержка многомашинной связи, может быть подключено до 128 узлов, дальнее расстояние передачи составляет 1200 метров;

4. Технология автоматического управления потоком данных, Автоматическая идентификация и контроль направления передачи данных;

5. Множественные меры защиты: защита от ЭСР с плюс или минус 15 кВ и 2,5 кв изоляция связи с 600 Вт двусторонними телевизорами;

6. Блок питания имеет широкий диапазон 9-36vdc, и имеет защиту от обратного подключения;

Оборудование RS485E подходит для длительной стабильной работы под рекомендованным значением.Оборудование, работающее под предельным значением, не будет повреждено, но может вызвать снижение производительности;Не превышать предельное значение в любое время, или это может привести к повреждению оборудования!

Меры предосторожности для 485:

1. 485 линий связи должны быть экранированы витой парой, предпочтительно многожильный режим ожидания, общая длина не более 1200 метров.

2 проводки, насколько это возможно, вдали от высоковольтного провода, не параллельны линии электропитания, больше не может быть привязано вместе.

3. 485 автобус должен быть ручной автобусной структурой, решительно устраняет Звездное соединение и раздвоенное соединение.

4. Если более 30 контроллеров или проводов длиннее 500 метров, необходимо использовать 485 Ретрансляторов.

5. Оборудование и шасси электропитания переменного тока должны быть по-настоящему заземленными и хорошо заземленными.

6. Подключите GND заземление всех 485 устройств с экранированным проводом.

Требования к выбору провода с использованием шины RS-485 для связи:

2-жильный экранированный кабель витая пара

Медь, 0,5-0,75 мм квадратный диаметр,

Сопротивление 38 ~ 88 Ом/км,

Емкостный Реактив 30 ~ 50 нм/км,

2 жильный экранированный кабель витая пара (в том случае, если расстояние от линии составляет не более 500 метров в зависимости от линия может быть снижен надлежащим образом, но оно должно быть витая пара)

Автобус ограничения:

Состоит из двух или более устройств, которые физически соединены друг с другом. К шине допускается подключение Максимум 128 устройств, а длина шины не превышает 1200 метров без ретранслятора. Системная шина не должна разветвляться. Если разветвление является неизбежным, должны быть выполнены следующие требования:

1. Длина ветви не должна превышать 10 метров; сумма длины шины не должна превышать 800 метров; общее количество оборудования на ветке не должно превышать 50.

2. все сигнальные линии связи должны быть далеко от источника помех, насколько это возможно, сигнальная линия должна перейти к слабой электрической скважине, и не может быть подключен к сильному электрическому (например, 220 В жилому источнику питания) или радиочастотной сигнальной линии (например, CATV, Большой сигнал аудио линии), и расстояние должно быть больше 0,5 м.

3. Все контактные точки линии должны быть соединены с винтами плотно путем сварки или винтов, и водонепроницаемая и влагостойкая обработка должна быть сделана. Например, контактные точки могут быть сварены и запечатаны водонепроницаемой лентой или эпоксидной смолой.

Сигнал соприкосновения:

1. Все устройства в одном и том же сегменте сети должны иметь унифицированную сигнальную почву, чтобы избежать помех общего режима.

2. В случае, когда осуществляется централизованное электропитание, отрицательные полюсы постоянного тока всех источников питания (включая собственный источник питания коммуникационного оборудования) на одном и том же сегменте сети должны быть непосредственно подключены для формирования зоны общественного сигнала, в котором чехол сигнальной площадки является источником питания постоянного тока.

3. Когда один дом работает независимо от источника питания, подключите наземные (черные линии) Контакты всех автобусных устройств на одном сегменте сети для формирования общего сигнального поля.

Рекомендуемые методы отладки:

Прежде всего, убедитесь, что проводка оборудования правильная и строго соответствует спецификациям:

1. Общий метод заземления: Подключите GND заземление всех 485 устройств с одной линией или экранированной линией, чтобы избежать разности потенциалов, которая влияет на связь между всеми устройствами.

2. Метод сопротивления терминала: Подключите сопротивление 120 Ом на 485 + и 485 последнего 485 устройства для улучшения качества связи.

3. Метод отключения средней секции: Проверьте, является ли чрезмерная нагрузка оборудования и воздействие повреждения определенного оборудования на всю линию связи через отключение от средней секции.

4, одиночный метод кабеля: одиночный простой временный Потяните линию к устройству, так что он может быть использован для устранения того, была ли проводка вызвана неисправностью связи.

5, замените метод преобразователя: несите несколько преобразователей, так что вы можете устранить, влияет ли качество преобразователя на качество связи.

6, метод отладки ноутбука: сначала убедитесь, что их ноутбук-это нормальное коммуникационное оборудование, замените компьютер клиента, чтобы связаться, если вы можете, это показывает, что может быть поврежден последовательный порт компьютера заказчика.
