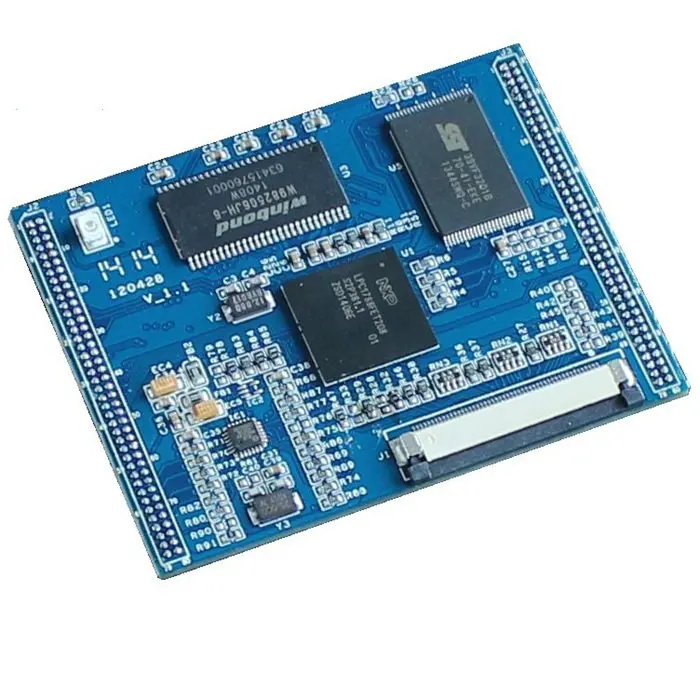

Описание

LPC1788RCore board-это системная основная плата, специально используемая для применения приложений для работы с человеком-компьютером. помимо обеспечения интерфейса человеческого и компьютерного общения, также предоставляются основная плата, другие виды периферийных интерфейсов., пользователи могут настроить уникальные функции продуктов удобно с помощью основной платы.

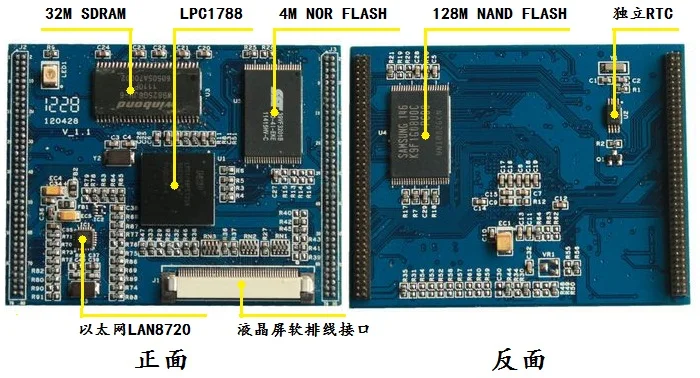

LPC1788RCore плата adoptionNXP Cortex-M3KernelLPC1788Micro контроллер, Integrate32M SDRAM, 128M NAND-FLASH, 4M NOR-FLASH, ethernet-трансивер, IndependentRTC, универсальный ЖК-интерфейс. пользователи разрабатывают продукты, просто расширяют периферийные цепи на основе основной платы, могут быстро завершить дизайн продукта.
Основная плата pass2pervidual80pthe игольчатая схема интерфейса предоставляется внешнему миру. emcудлиненный автобус памяти, интерфейс 2personalusb, individu, 3 индивидуального контроллера, 3 индивидуального интерфейса, 3 интерфейса, Audio аудио интерфейс, 1Two channelsCAN интерфейс, 1personalsdcard интерфейс, 、, 、, 1Motor Control PWM, 4A Универсальный таймер, полностью гарантируем потребности в дизайне продукта пользователя.

【Наименование параметры】
◆Cortex-M3KernelLPC1788Micro контроллер, 120 МГц основная частота, 512кб Flashstorage, 96KBData память.
◆Внешняя память шины расширения 32MB SDRAM, 128MB NandFlash, 4MB NorFlash.
◆Внешняя шина памяти вычерчивается через межплатный разъем, облегчает пользователей для дальнейшего расширения своих устройств хранения.
◆50PSoft линейный интерфейс может подключать все размеры ЖК-дисплея, Support24Real цвет, максимальное разрешение 1024*768. Доступная группа creati5.6 дюймов, 6. 5 дюймов, 7 дюймов, 8 дюймов, 9 дюймов ЖК-экран и другие совместимые экраны.
◆Built-в Ethernet transceiverLAN8720
◆ Низкий Мощность внешний IndependenceRTCchip
◆Rich дополнительными экранами
■1individual10/100Mself-adaptionLANInterface, beltPHY 。
■2pervidualusb 2,0 хост/Slave интерфейс, контейнерный контроллер, beltPHY.
■5individualUART, Функция получения отверстий, десятичная Система Скорость передачи данных 。 beltRS485 Функция al поддержка 。
■3individualSSPController
■3perviduali2cinterface, ongo1с функцией выхода открытой утечки, скорость передачи данных is1MBit/sFast Mode.
■1individualI2SSerial аудио Интерфейс
■1Two channelsCANInterface
■1 индивидуальный интерфейс SDCARD, одновременный supportMMCcard.
■1pervidual8passageway12positionadc, коэффициент преобразования до 400 кГц, и имеет несколько регистраций результатов.
■1individual10positionDAC
■1Motor control PWM, поддержка трехфазного управления двигателем.
■4A Универсальный таймер
◆Extraction20PcompleteJ-TAGDebugging интерфейс
◆Providing открытые SourceBootloaderBootstrapper
◆Предоставляем демонстрационные доски и различные образцы программ
【Brief блок diagram】

【Core плата интерфейса Description】
1. Основная плата andLCDScreen коннектор (J1)
50 P 0,5 мминтервал мягкий макет интерфейс соединяет размеры ЖК-дисплея, Support24Real цвет, максимальное разрешение 1024*768. Доступная группа creati5.6 дюймов, 6. 5 дюймов, 7 дюймов, 8 дюймов, 9 дюймов ЖК-экран и другие совместимые экраны.
| Серийный номер | Название | Объяснить |
| 1 | V_LED + | LEDBacklight (только) |
| 2 | ||
| 3 | V_LED- | LEDBacklight (отрицательный) |
| 4 | ||
| 5 | GND | Земля |
| 6 | V_COM | Общие Напряжение |
| 7 | V_VDD | Данные Напряжение |
| 8 | Режим | DE/SYNCMode выбор |
| 9 | DE | Цифровой Вход Enablation |
| 10 | VS | Вертикальная синхронизация сигнала Вход |
| 11 | HS | Горизонтальная синхронизация сигнала Вход |
| 12 | B7 | Синий бит |
| 13 | B6 | |
| 14 | B5 | |
| 15 | B4 | |
| 16 | B3 | |
| 17 | B2 | |
| 18 | B1 | |
| 19 | B0 | |
| 20 | G7 | Зеленый бит |
| 21 | G6 | |
| 22 | G5 | |
| 23 | G4 | |
| 24 | G3 | |
| 25 | G2 | |
| 26 | G1 | |
| 27 | G0 | |
| 28 | R7 | Красный бит |
| 29 | R6 | |
| 30 | R5 | |
| 31 | R4 | |
| 32 | R3 | |
| 33 | R2 | |
| 34 | R1 | |
| 35 | R0 | |
| 36 | GND | Земля |
| 37 | DCLK | Отбора проб сигнала |
| 38 | GND | Земля |
| 39 | L/R | Левый 、 правильный выбор |
| 40 | U/D | Верхний 、 следующих выборов |
| 41 | V_GH | Пороговое напряжение (16,8 в) |
| 42 | V_GL | Запорное пороговое напряжение (-6,8 в) |
| 43 | AVDD | Аналоговое напряжение |
| 44 | Сброс | Глобальный возврат сигнала |
| 45 | NC | Пространства |
| 46 | V_COM | Общие Напряжение |
| 47 (Европа) | DITHB | Дрожания функция управления |
| 48 | GND | Земля |
| 49 | NC | Пустые |
| 50 | NC | Пустые |
2. Основные и напольные разъемы (J2, J3)
J2Connector Описание
| Pin-код | Функция | Объяснить | Pin-код | Функция | Объяснить |
| 1 | I2C2_SDA | MCU I2C2 SDAfoot | 2 | EINT0 | Внешнего прерывания input0foot |
| 3 | I2C2_SCL | MCU I2C2 SCLfoot | 4 | EINT1 | Внешнего прерывания input1foot |
| 5 | NULL | 6 | NULL | ||
| 7 | NULL | 8 | NULL | ||
| 9 | NULL | 10 | GND | Земля | |
| 11 | NULL | 12 | P5_0 | MCU P5mouth0foot | |
| 13 | NULL | 14 | P5_1 | MCU P5mouth1foot | |
| 15 | NULL | 16 | P5_2 | MCU P5mouth2foot | |
| 17 | RTC_BAT | Батарея для часов в режиме реального времени | 18 | U0_TXD | MCU UART0Port отправки ног |
| 19 | RTC_ALARM1 | Будильник в режиме реального времени | 20 | U0_RXD | MCU UART0Port получения стопы |
| 20 | GND | Земля | 22 | P0_15 | MCU P0mouth15foot |
| 23 | NULL | 24 | P0_16 | MCU P0mouth16foot | |
| 25 | I2C1_SDA | MCU I2C1 SDAfoot | 26 | U2_TXD | MCU UART2Sending стопы |
| 27 | I2C1_SCL | MCU I2C1 SCLfoot | 28 | U2_RXD | MCU UART2Receiving стопы |
| 29 | CAN2_RD | MCU CAN2Receiving стопы | 30 | U3_TXD | MCU UART3Sending стопы |
| 31 | CAN2_TX | MCU CAN2Sending стопы | 32 | U3_RXD | MCU UART3Receiving стопы |
| 33 | USB2_PPWR | MCU USB2 PPWRfoot | 34 | U4_TXD | MCU UART4Sending стопы |
| 35 | USB2_LED_UP | MCU USB2 светодиодный UPfoot | 36 | U4_RXD | MCU UART4Receiving стопы |
| 37 | USB2_HSTEN | MCU USB2 HSTENfoot | 38 | GND | Земля |
| 39 | P0_17 | MCU P0 17 футов | 40 | SD_PWR | MCU SD PWRfoot |
| 41 | P0_18 | MCU P0 18 для ног | 42 | SD_CMD | MCU SD CMDfoot |
| 43 | CAN1_RD1 | MCU CAN1Data получения стопы | 44 | SD_CLK | MCU SD CLKfoot |
| 45 | CAN1_TD2 | MCU CAN1Data отправки ног | 46 | SD_DAT [0] | MCU SD DAT [0] Лапка |
| 47 (Европа) | GND | Земля | 48 | SD_DAT [1] | MCU SD DAT [1] нога |
| 49 | USB1-_D + | MCU USB1 D + ножка | 50 | SD_DAT [2] | MCU SD DAT [2] Лапка |
| 51 | USB1_D- | MCU USB1 D-foot | 52 | SD_DAT [3] | MCU SD DAT [3] Лапка |
| 53 | USB2_D + | MCU USB2 D + ножка | 54 | GND | Земля |
| 55 | USB2_D- | MCU USB2 D-foot | 56 | JTAG-TRST | MCU JTAGmouthTRSTfoot |
| 57 | I2C0_SDA | MCU I2C0 SDAfoot | 58 | JTAG-TDI | MCU JTAGmouthTDIfoot |
| 59 | I2C0_SCL | MCU I2C0 SCLMeeting | 60 | JTAG-TMS | MCU JTAGmouthTMSfoot |
| 61 | NULL | 62 | JTAG-TCK | MCU JTAGmouthTCKfoot | |
| 63 | GND | 64 ГБ | JTAG-TDO | MCU JTAGmouthTDOfoot | |
| 65 | LAN_TD + | EthernetTD + стопы | 66 | Сброс | MCUReduction стопы |
| 67 | LAN_TD- | EthernetTD среднюю ногу | 68 | USB2_PWRD | MCU USB2mouthPWRD |
| 69 | LAN_RD + | EthernetRD + стопы | 70 | USB2_OVRCR | MCU USB2mouthOVRCR |
| 71 | LAN_RD- | EthernetRD среднюю ногу | 72 | NULL | |
| 73 | LAN_LED1 | Ethernet относится к неосвещенному (ACT) | 74 | NULL | |
| 75 | LAN_LED2 | Ethernet относится к неосвещенному (LNK) | 76 | LCD_VGH | LCDOpen измерять пороговое напряжение |
| 77 | GND | 78 | LCD_VGL | LCDClosing измерять пороговое напряжение | |
| 79 | GND | 80 | LCD_AVDD | LCDAnalog Напряжение холостого хода |
J3 разъем описание
| Функция | Серийный номер | Объяснить | Функция | \ Серийный номер \ | Объяснить |
| 1 | EMC_A0 | Внешняя память адрес Bus | 2 | EMC_D0 | Внешняя память шины данных |
| 3 | EMC_A1 | 4 | EMC_D1 | ||
| 5 | EMC_A2 | 6 | \ EMC_D2 \ | ||
| 7 | EMC_A3 | 8 | EMC_D3 | ||
| 9 | EMC_A4 | 10 | EMC_D4 | ||
| 11 | EMC_A5 | 12 | EMC_D5 | ||
| 13 | EMC_A6 | 14 | EMC_D6 | ||
| 15 | EMC_A7 | 16 | EMC_D7 | ||
| 17 | EMC_A8 | 18 | EMC_D8 | ||
| 19 | EMC_A9 | 20 | EMC_D9 | ||
| 21 | EMC_A10 | 22 | EMC_D10 | ||
| 23 | EMC_A11 | 24 | EMC_D11 | ||
| 25 | GND | Земля | 26 | EMC_D12 | |
| 27 | EMC_WE | MCU EMCWrite управления для ног | 28 | EMC_D13 | |
| 29 | EMC_OE | MCU EMCReading управления для ног | 30 | EMC_D14 | |
| 31 | EMC_CS0 | MCU EMCStatic пленка Selection0 | 32 | EMC_D15 | |
| 33 | EMC_CS3 | MCU EMCStatic пленка Selection3 | 34 | GND | Земля |
| 35 | EMC_BLS0 | MCU EMCBlock selection0 | 36 | U1_TXD | MCU UART1 TXDfoot |
| 37 | EMC_BLS1 | MCU EMCBlock selection1 | 38 | U1_RXD | MCU UART1 RXDfoot |
| 39 | SSP0_SSEL | MCU SSP0mouthSSELfoot | 40 | U1_CTS | MCU UART1 CTSfoot |
| 41 | SSP0_SCK | MCU SSP0mouthSCKfoot | 42 | U1_DCD | MCU UART1 DCDfoot |
| 43 | SSP0_MISO | MCU SSP0mouthMISOfoot | 44 | U1_DSR | MCU UART1 DSTfoot |
| 45 | SSP0_MOSI | MCU SSP0mouthMOSIfoot | 46 | \ U1_DTR \ | \ MCU UART1 DTRfoot \ |
| 47 (Европа) | GND | Земля | 48 | U1_RI | MCU UART1 RIfoot |
| 49 | SSP1_SSEL | MCU SSP1mouthSSELfoot | 50 | T0_CAP0 | MCU T0capture0foot |
| 51 | SSP1_SCK | MCU SSP1mouthSCKfoot | 52 | T0_CAP1 | MCU T0capture1foot |
| 53 | SSP1_MISO | MCU SSP1mouthMISOfoot | 54 | T0_MAT0 | MCU T0Matched output0foot |
| 55 | SSP1_MOSI | MCU SSP1mouthMOSIfoot | 56 | T0_MAT1 | MCU T0Matched output1foot |
| 57 | GND | Земля | 58 | T1_CAP0 | MCU T1capture0 |
| 59 | AD0 [0 | MCU AD0passageway0foot | 60 | T1_CAP1 | MCU T1capture1foot |
| 61 | AD0 [1] | MCU AD0passageway1foot | 62 | T1_MAT0 | MCU T1Matched output0foot |
| 63 | AD0 [2] | MCU AD0passageway2foot | 64 ГБ | T1_MAT1 | MCU T1Matched output1foot |
| 65 | AD0 [3]/DAC_OUT | MCU AD0passageway3Feet orDAOutput стопы | 66 | T1_MAT2 | MCU T1Matched output2foot |
| 67 | P2_19 | MCU P2mouth19foot | 68 | NULL | |
| 69 | P2_21 | MCU P2mouth21foot | 70 | NULL | |
| 71 | P2_25 | MCU P2mouth25foot | 72 | NULL | |
| 73 | GND | Земля | 74 | NULL | |
| 75 | P2_1 | MCU P2mouth1foot | 76 | NULL | |
| 77 | LCD_VLED + | LEDBacklight напряжение + | 78 | VDD_3V3 | \ Питание \ |
| 79 | LCD_VLED- | LEDBacklight напряжения | 80 | VDD_3V3 | Питание |

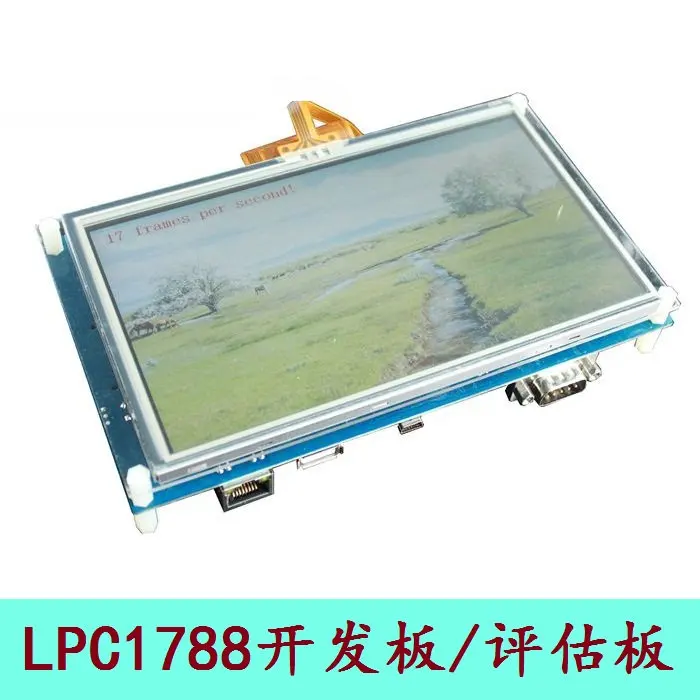

【Introduction до разработки Board】
Более удобное использование основной платы, мы предоставляем оценочную доску./Совет по разработке, использование rs может использовать оценку, чтобы быстро оценить эффект интерфейса man-machine, который они разработали.
Основные характеристики оценочной платы:
Используйте сенсорный экран 7 дюймов, разрешение power800 * 480.
【Периферийный интерфейс s включает порты Ethernet, RS23serial порт, интерфейс USB HOST, интерфейс usb-устройства, интерфейс SDCard, интерфейс j-tagdeuture, часы в режиме реального времени, wifiмодульный интерфейс, интерфейс расширения d14p (1roadUART, 1roadSPI 、 1roadI2C 、 3OrdinaryIO)
♦ Обеспечение открытого SourceBootloaderBootstrapper, SupportSDcard, Udisc, USBLoading метод Подключение компьютера и других программ.
♦ Предоставляем цифровые фоторамки, графический интерфейс пользователя, Udisc, последовательная командная линия, WEBServers и многие другие практичные процедуры.
Фиксированный ЖК-экран с прозрачная акриловая пластина на передней части оценочной платы, соединяется с демонстрационной доской через шпильку.
Панель оценки назад Центральная insertionLPC1788RCore плата, четыре недели и затем разложить разделитель, LAN, usb-хост, miniUSB, RS232, ZigBee, TP, J-TAGEqual интерфейс.
Оценочные панели также могут быть оснащены листовыми металлические корпусы, прямое использование в качестве продукта. Оболочка с особыми настенными висящими гвоздями, закрепленными на различных вертикальных поверхностях.

Оценочная пластина, установленная в корпусе из листового металла, следующая цифра:
