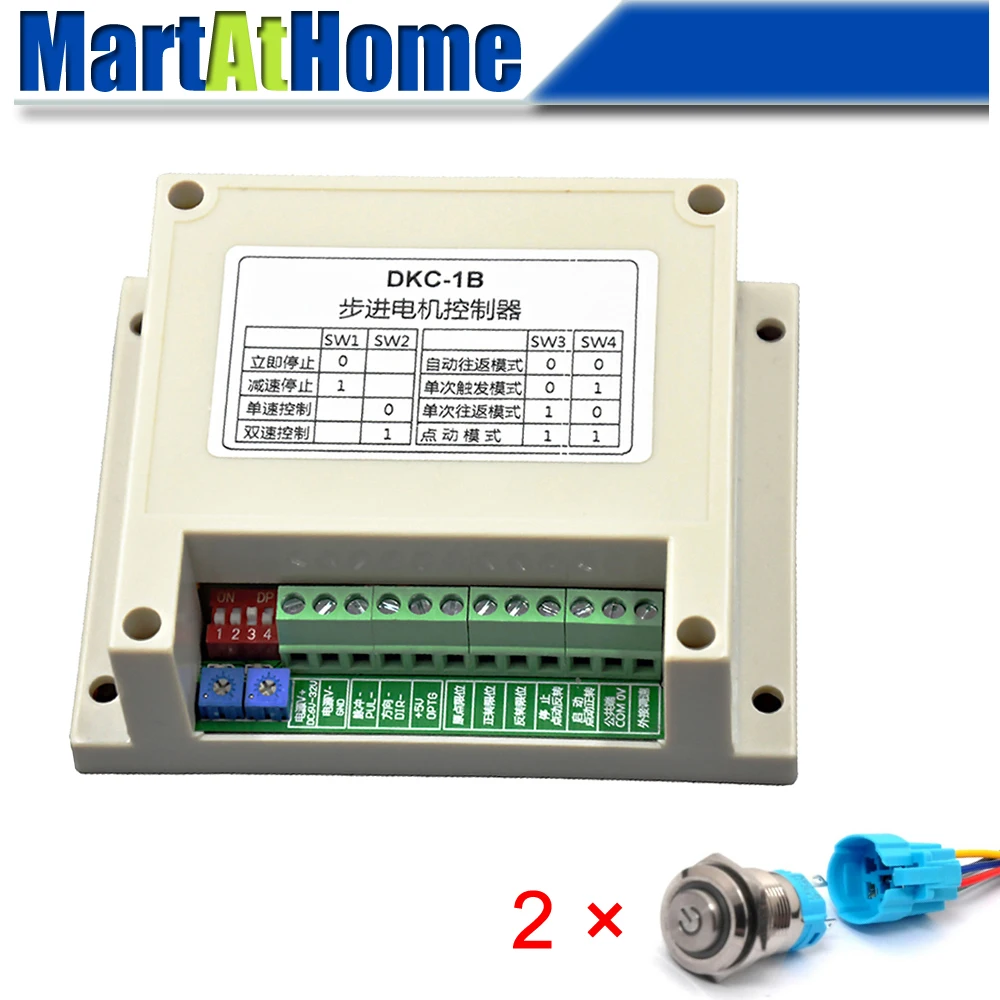

Промышленный одноосевой шаговый двигатель контроллер пульса постоянного тока 5-32 В с 2 кнопками переключения для шарикового винта линейный направляющий привод

1 х одноосевой контроллер шагового двигателя

2 х переключатель кнопки

Этот контроллер шагового двигателя может работать с шариковыми винтовыми линейными направляющими и системами движения XYZ. Также может работать с другими станками с ЧПУ.

Широкий вход напряжения: DC6-32V

Множественные функции защиты: есть защита от обратной полярности, защита от перенапряжения, перегрузки по току

Производительность скорости: одна/двойная функция контроля скорости, Встроенный интеллектуальный односкоростной внешний переключатель контроля скорости

Замедление: Оптимизация s-типа ускорения, есть функция немедленного остановки/остановки торможения

Выходная частота: скорость потенциометра, максимальная выходная частота импульса 20 кГц.

Входной выход: весь оптоизолированный вход и выход, выходной Пульс отрицательный. Нижний уровень входного сигнала допустим.

Функция задержки: до разворота двигателя имеет 0,2 S-6 S время задержки регулируется. VR2 настроек потенциометров.

Функция самообслуживания: Контроллер работает в первый раз, чтобы начать действие по умолчанию, чтобы вернуть домой.

Функция:

A. Для моментальной остановки/торможения

B. Функция управления одной/двойной скоростью

C: homing функция

A. Немедленно остановка получена стоп, или изменить мотор останавливается сразу после сигнала, или изменить направление. В некоторых случаях правильные настройки

B. Остановка замедления принимается путем остановки или обратного хода мотор начинает замедляться после сигнала на определённую скорость, а затем останавливается, для достижения плавной остановки и коммутации двигателя.

A. Односкоростное управление двигателем-это скорость вперед и назад одинаковая, встроенный потенциометр скорости и внешний потенциометр автоматический переключатель.

Б. Двухскоростное управление двигателем-это скорость вперед и назад, установленная отдельно. Чтобы достичь медленной подачи, быстро возвращаются требования к контролю.

4. Homing Функция

Функция первого запуска хоминга, то есть контроллер работает, первый старт-это операция хонинга, контроллер будет только вперед, на этот раз мы запускаем передний лимит, обратный лимит не работает. Домашний лимит до получения сигнала, мотор остановится, это время мы снова запустим мотор в обычный режим работы. Конечно, если нам не нужна функция самообслуживания, вы можете подключиться непосредственно к домашнему ограничению.

5. Описание настройки функции

A. Управление настройками переключателя DIP на: (1, рядом с 0)

B. Контрольный сигнал 0-5 В, сигнал падения края триггера должен оставаться выше 2.5US

C. В режиме управления одной скоростью Встроенный потенциометр и внешний потенциометр для автоматического переключения, внешний интерфейс потенциометра свободен, Встроенный потенциометр играет роль регулятора, при подключении к внешнему потенциометру (менее или равному 10 K) плата управления автоматически переключается на скорость внешнего потенциометра; В режиме двойного контроля скорости бортовой потенциометр контролирует Скорость вперед, внешний потенциометр контролирует скорость обратного хода.

D. На контроллере после запуска электрической системы по умолчанию происходит действие самообслуживания. Если движение не может быть напрямую связано с общим исходным звеном порта, который был коротковат.
