Описание модели

1 Порты и разъёмы 10/100 м или 10/100/1000 M промышленный коммутатор, 1 Порты и разъёмы Ethernet + 1 волокно SC/FC/для программирования в производственных условиях,

Коммутатор может поддерживать PoE, IEEE802.3af (Max15.4W)/IEEE802.3at (Max30W)

2 Порты и разъёмы 10/100 м или 10/100/1000 м промышленная распределительная, 2 Порты и разъёмы Ethernet + 1 волокно SC/FC/для программирования в производственных условиях,

Коммутатор может поддерживать PoE, IEEE802.3af (Max15.4W)/IEEE802.3at (Max30W)

4 Порты и разъёмы 10/100 м или 10/100/1000 M промышленный коммутатор, 4 Порты и разъёмы Ethernet + 1 волокно SC/FC/для программирования в производственных условиях,

Коммутатор может поддерживать PoE, IEEE802.3af (Max15.4W)/IEEE802.3at (Max30W)

4 Порты и разъёмы 10/100 м или 10/100/1000 M промышленный коммутатор, 4 Порты и разъёмы Ethernet + 2 волокно SC/FC/для программирования в производственных условиях,

Коммутатор может поддерживать PoE, IEEE802.3af (Max15.4W)/IEEE802.3at (Max30W)

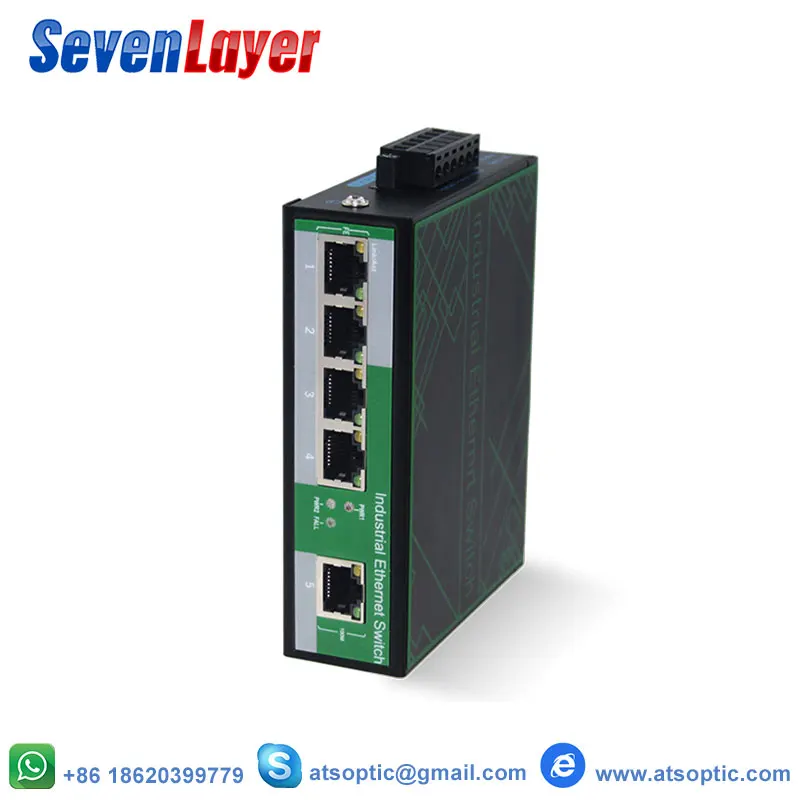

4 Порты и разъёмы 10/100 м или 10/100/1000 M промышленный коммутатор, 4 Порты и разъёмы Ethernet + 1 uplink Ethernet

Коммутатор может поддерживать PoE, IEEE802.3af (Max15.4W)/IEEE802.3at (Max30W)

8 Порты и разъёмы 10/100 м или 10/100/1000 M промышленный коммутатор, 8 Порты и разъёмы Ethernet + 1 uplink Ethernet

Коммутатор может поддерживать PoE, IEEE802.3af (Max15.4W)/IEEE802.3at (Max30W)

8 Порты и разъёмы 10/100 м или 10/100/1000 M промышленный коммутатор, 8 Порты и разъёмы Ethernet + 1 волокно SC/FC/для программирования в производственных условиях,

Коммутатор может поддерживать PoE, IEEE802.3af (Max15.4W)/IEEE802.3at (Max30W)

8 Порты и разъёмы 10/100 м или 10/100/1000 M промышленный коммутатор, 8 Порты и разъёмы Ethernet + 2 волокно SC/FC/для программирования в производственных условиях,

Коммутатор может поддерживать PoE, IEEE802.3af (Max15.4W)/IEEE802.3at (Max30W)

Установка руководство

Пожалуйста, подтвердите следующие вещи перед установкой:

1. Если порт (POE) удовлетворяет требованиям к питанию подключения devoices.

2. Если стандарт POE требования и блок питания совпадают с питанием приема

Устройство (1/2 +, 3/6-(конец-пролет)/4/5 +, 7/8-(средний пролет)

3. Если выходная мощность соответствует адаптеру питания, совместима со спецификацией

На этикетке промышленная распределительная.

Пожалуйста, установите промышленный переключатель в соответствии со следующими шагами:

1. Поставьте промышленный переключатель на поверхность большого и стабильного стола.

2. Подключите адаптер питания к разъему питания, а затем подключите розетку

Через шнур питания.

3.Подключите сетевые устройства к порту промышленного переключателя через сетевой кабель.

! Примечание:

1. Пожалуйста, не ставьте тяжелые продукты на промышленный переключатель, и обеспечить хорошую вентиляцию

Среда для промышленного переключателя.

2.Пожалуйста, отключите питание, прежде чем подключить адаптер питания.

Мощность:

Подключите кабель питания, подключите его к розетке питания, включите питание, затем переключатель будет

Автоматически инициализируется, и светодиодный индикатор будет отображаться следующим образом:

1. За исключением освещения порта POE, все остальные огни пройдут через процесс "ВКЛ-ВЫКЛ",

Что означает, что эсторирование успешно.

2. Светодиодный индикатор питания горит.

! Примечание: Если инициализация не соответствует вышеуказанному, проверьте питание.

Обзор продукта

1-8 портов неуправляемый промышленный коммутатор Поддержка 1-8 портов Ethernet auto 10/100 м,

10/100/1000Base-TX + 1/2 волокно SC/ST/FC/SFP или 1 ethernet uplink.

Поддержка POE IEEE802.3af (Max15.4W), IEEE802.3at (Max30W). Переключатель для подключения к погодным условиям

Защита от IP камера, беспроводной AP и промышленных IP телефония. Дальность передачи до 100 км.

Особенности

◆1-8 портов 10/100 M & 10/100/1000 м промышленная распределительная с Uplink RJ45/SC/FC/ST/для программирования в производственных условиях

◆ Может Поддержка PoE. Максимальная выходная мощность одного порта PoE: 30 Вт

① Порты питания поддерживают стандарт IEEE802.3af и IEEE802.3at PoE источник питания

◆Поддерживает управление потоком IEEE802.3x для полнодуплексного режима и обратного давления для полудуплексного режима

◆RJ-45 порт поддерживает Auto MDI/MDI-X

◆Автоматическое обучение mac-адресу и старение

◆Автоматическое согласование для полнодуплексного режима и полудуплексного режима

◆LED индикаторы для мониторинга мощности/ссылка/Защита от влаги и полный-дуплекс или полудуплекс режим

◆Provides din-рейку поверхность способ установки

◆Электромагнитная Совместимость до 4 класса стандарта

◆6 кв Молниезащита, IP40 защита Рабочая температура-45 ~ 85 ℃

◆ Сертификат Европейского соответствия, сертификат независимого Испытательного и сертификационного FCC фирмы mlight, ec (RoHS) по запрещению применения опасных веществ, Сертификат ISO, производство Китай

Заявление и упаковочный лист

Установка

Этот документ содержит проприетарную информацию, которая защищена авторскими правами. Никакая часть

Этот документ не может быть воспроизведена, передана, других периодических изданий, хранящиеся в поисковой системе

Или переводится на любой язык, в любой форме или любым способом, электронным, механическим,

Магнитная, оптическая, химическая, ручная или иная без предварительного разрешения

Наша компания.

Информационно-Техническая характеристика изделия в этот документ могут быть изменены в

В любое время, без уведомления и без обязанности уведомлять любое лицо о таких переменах.

Упаковочный лист

Пожалуйста, проверьте следующие товары:

1× промышленная распределительная

1×DIN c креплением на рейке Наборы

1 × руководство пользователя/сертификаты/гарантийный талон

! Обратите внимание

Если обнаружены какие-либо проблемы или повреждения, пожалуйста, свяжитесь с нами вовремя.
