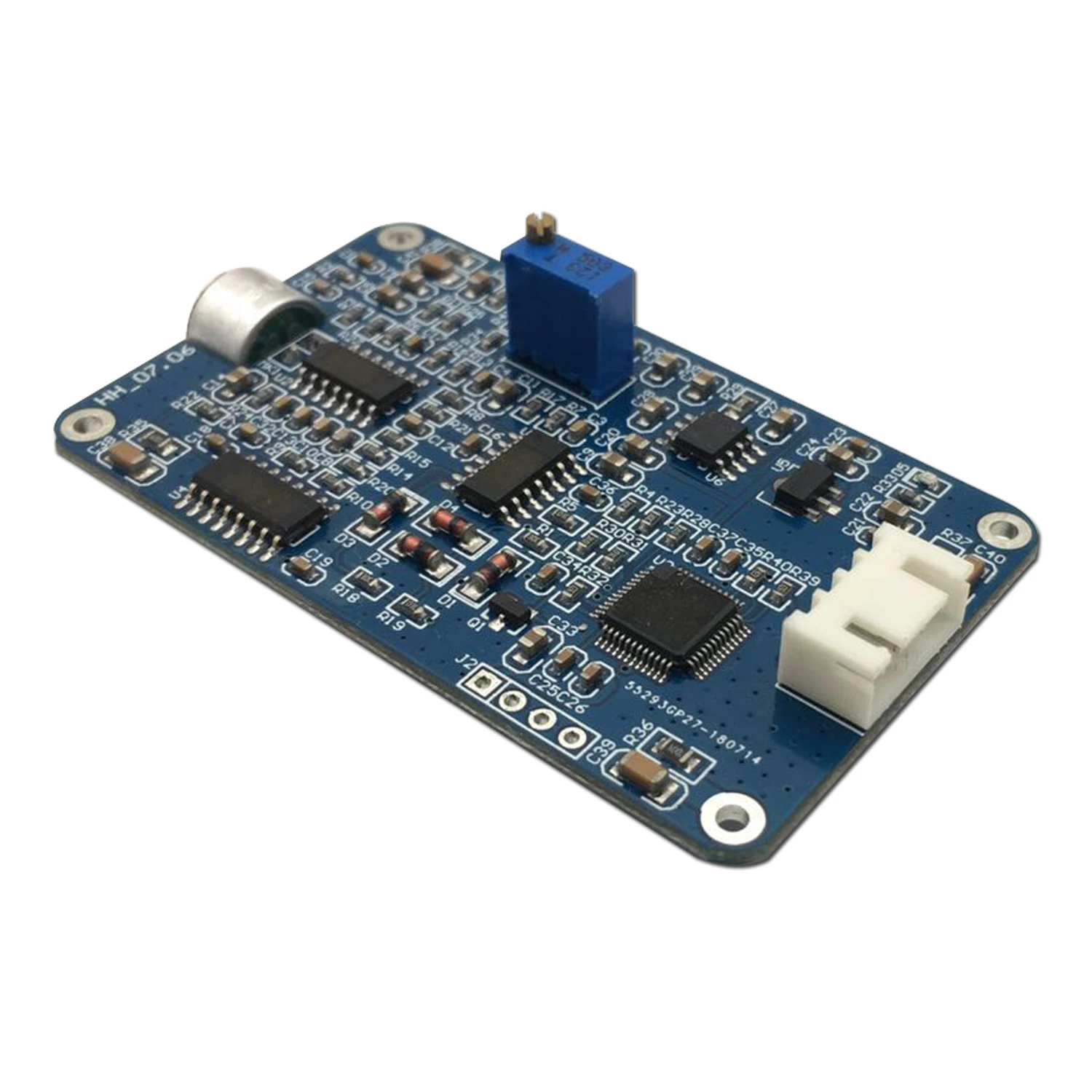

Протокол MODBUS Для последовательный ТТЛ-интерфейс звуковой сенсорный модуль в модуль обнаружения шума окружающей среды системы пылеулавливания

Активный режим протокола
Пассивный режим B
Режим C протокол Modbus RTU

Функция продукта:

Этот модульОсновные функцииСо стороныОбнаружение уровня давления окружающего шума,И через выходные данные serialTTLInterface, сделать стыковку проще и удобнее.

Описание параметров:

Область применения:

Фабрика, цех и т. Д.Дома, строительные площадки и больницы, мониторинг шума в общественных местах, таких как станции.

Активном режиме:

Один 、 резюме

До тех пор, пока модуль будет включен, данные будут возвращены по собственной просьбе, не нужно отправлять инструкции по чтению.

Два. Параметры и протоколы последовательного порта

2,1 Параметры последовательного порта

Последовательный порт Baud Rate Sup port 9600, 19200, 38400, 57600as, as115200, настройки могут быть сделаны с помощью настройки инструментов. Бит четности: ничего, стоп-бит: 1 позиция.

2,2 последовательных пакетов протокола

Формат пакета: исходный символ + команда + данные + проверка значения

1) Основная Характерная особенность: BBAA, 2 байт данных (0xBB 、 0xAA);

2) команда: длина 1 байт;

01, представляет команду для возврата данных децибел;

3) данные: длина 2 байт, данные децибел в этом сегменте данных;

4) проверяемое значение: длина 1 байт, исходный символ, арифметика и проверка команд и данных, не превышают 256значение перелива.

Три. Описание команды связи

3,1 децибел данные команды

Следующим образом: BB AA 01 7F 02 E7

1) исходный Символ: BB AA, представляет собой начало рамки.

2) команда: 01, представляет этот каркас в качестве возвращаемых данных децибел.

3) данные: 7F 02, представляет обнаруженные децибел value63.9dB. Низкие байты перед, высокие байты следуют, и каждый блок is0.1dB.

4) значение проверки: E7, byBB AA 01 7F 02арифметические и проверочные значения.

Примечания: Эта рамка примерно каждый раз, когда модуль работает on.300msReturn один раз.

Пассивный режим:

Один 、 резюме

Протокол пассивного режима для модуля обнаружения децибел: все сообщения запускаются от хоста, устройство возвращается соответствующий пакет. поддержка чтения информации устройства, чтения децибел, настройки Адреса устройства и настройки скорости aud формат пакета является следующим:

Адрес (1 байт) + команда (1 байт) + данные (4 байта) + проверка CRC16check (2 байта)

Длина пакета составляет 8 байт.

Значение по умолчанию 115200baud, бит четности: ничего, стоп-бит: 1 позиция.

Адрес:

Диапазон адресов можно set1-247, адрес ong0-это адрес трансляции, вы можете использовать этот адрес, чтобы считывающее устройство информации (см. Специально следующие команды). Номер по умолчанию для Exit1address.

Команда:

Поддержка чтения информации устройства, чтения децибел, настройки Адреса устройства и настройки скорости aud

Данные:

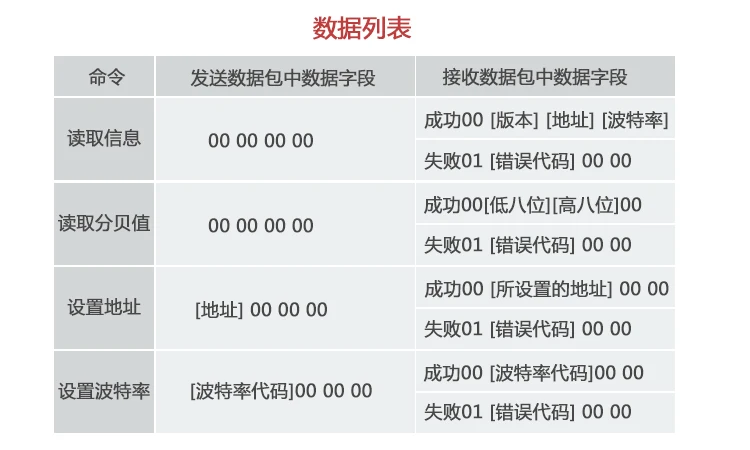

Данные, соответствующие различным командам, описаны ниже.:

4) CRC16check

CRC16Low байт проверочного значения находятся в верхней части пакета section7byte, за высокими байтами следует packet number8byte, его алгоритм iscrc16_modbusшаблон. В приложении предлагается извлекать все данные после проверки.

Две. Пакет описание

Адрес is1примеры оборудования

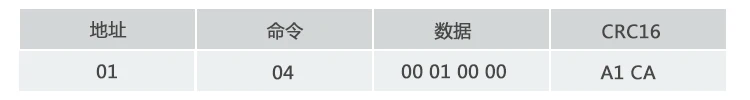

2,1 устройство чтения информации

Поле данных Описание:

Первый byte00: Экспресс-успех

Второй byte28: Decimal System 40, представляет прошивку версии as4.0

Третий byte01: означает, что адрес устройства is1

Четвёртый byte05: Express use115200baud скорость

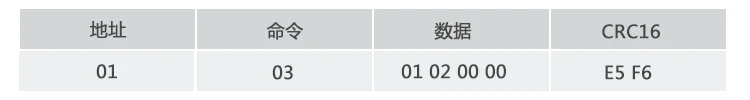

Возврат пакета в сбой (с crc16примерами ошибок проверки):

Поле данных Описание:

Первый byte01: Экспресс-Сбой

Второй byte02: ошибка ExpressCRC16Check

Третий byte00: по умолчанию is00, бесзначный

Четвёртый byte00: по умолчанию is00, бесзначный

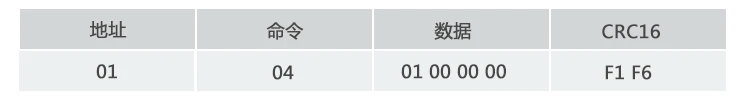

2,2 прибор для измерения уровня для чтения

Поле данных Описание:

Первый byte00: Экспресс-успех

Во-вторых, три byte32 02: представляет децибел value56.2dB (низкие байты перед, высокие байты следуют, и каждый блок is0.1dB)

Четвёртый byte00: по умолчанию is00, бесзначный

Fifth byte00: по умолчанию is00, не имеет значения

Будьте внимательны: каждый раз, когда засчитывается значение децибеля, гарантированно будет возвращена последняя децибел, которая не была прочитана., даже если интервал чтения меньше 300 мс (период обновления децибел), устройство ждёт от значения децибел, чтобы завершить работу перед возвратом пакета.

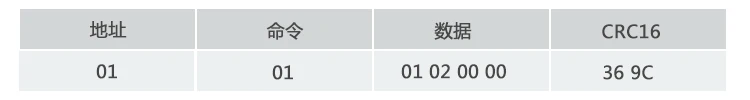

Возврат пакета в сбой (с crc16примерами ошибок проверки):

Поле данных Описание:

Первый byte01: Экспресс-Сбой

Второй byte02: ошибка ExpressCRC16Check

Третий byte00: по умолчанию is00, бесзначный

Четвёртый byte00: по умолчанию is00, бесзначный

2,3 установка адреса устройства

Адрес is1адрес устройства указан to2:

Возврат пакета на успех:

Поле данных Описание:

Первый byte00: Экспресс-успех

Second byte02: представляет набор адресов

Третий byte00: по умолчанию is00, бесзначный

Четвёртый byte00: по умолчанию is00, бесзначный

Возврат пакета в сбой (с crc16примерами ошибок проверки):

Поле данных Описание:

Первый byte01: Экспресс-Сбой

Второй byte02: ошибка ExpressCRC16Check

Третий byte00: по умолчанию is00, бесзначный

Четвёртый byte00: по умолчанию is00, бесзначный

2,4 установка скорости передачи оборудования

Адрес is1скорость передачи данных устройства установлена to9600:

Возврат пакета на успех:

Поле данных Описание:

Первый byte00: Экспресс-успех

Second byte01: представляет набор адресов

Третий byte00: по умолчанию is00, бесзначный

Четвёртый byte00: по умолчанию is00, бесзначный

Будьте внимательны: после возврата комплекта успешно пакет, оборудование должно быть повторно заряжено для эффекта, Поддерживаемые скорости aud 9600, 19200, 38400, 57600as, а также as115200.

Возврат пакета в сбой (с crc16примерами ошибок проверки):

Поле данных Описание:

Первый byte01: Экспресс-Сбой

Второй byte02: ошибка ExpressCRC16Check

Третий byte00: по умолчанию is00, бесзначный

Четвёртый byte00: по умолчанию is00, бесзначный

Modbus RTUPattern:

Один 、 резюме

Decibel detection moduleModbusMode соглашение: стандартизация zedmodbus rtuagrement, последовательный порт Baud Rate Sup port 9600, 19200, 38400, 57600as, as115200, стоп-бит: 1 позиция, бит данных: 8 позиций, паритет: ничего не 。 диапазон адресов slave sup port 1-247 。 скорость передачи данных и адрес раба можно установить с помощью инструмента настройки.

Use03HFunction code (Read-and-hold register) Read decibels, hisPLCThe register address is40001, адрес соответствующего протокола использования-_ 0000, количество регистраторов 1.

Два 、 пакет описание

2,1 отправки пакетов

Предположим, рабочий адрес is0x01, пакеты, отправленные при чтении децибелов, являются следующими:

Рабочий адрес	Функция код	Зарегистрированный адрес запуска 8 бит	Адрес начала регистрации ниже 8 бит	Восьмизначное большое количество регистраторов	Восемь битов нижний номер регистратора	CRC16Low восемь бит	CRC16Top восемь цифр
0x01	0x03	0x00	0x00	0x00	0x01	0x84	0x0A

То есть, когда значение децибеля будет считываться, пакет отправляется: 01 03 9C 40 00 01 AB 8E, вся длина пакета is8byte, ongcrc16by0x0a84, before6byte01 03 00 00 00 01 операционный выигрыш 。

2,2 возврат пакет

Предположим, рабочий адрес is0x01, пакеты данных, возвращенные при чтении децибелов, являются следующими:

Рабочий адрес	Функция код	Количество байт	Данные-восемь цифр	Данные низкая восемь цифр	CRC16Low восемь бит	CRC16Top восемь цифр
0x01	0x03	0x02	0x01	0x9E	0x38	0x7C

Возвращенных товаров информация о товарах, is01 03 02 01 9E 38 7C, вся длина пакета is7byte, amongCRC16by0x7C38, Before5byte01 03 02 01 9 EOperational прибыли 。 числовое значение поля данных можно получить из анализа пакета данных. 0x019e, конвертировать в десятичный индекс 414, за unit0.1dB, то есть децибел value41.4dB.

Будьте внимательны: каждый раз, когда засчитывается значение децибеля, гарантированно будет возвращена последняя децибел, которая не была прочитана., даже если интервал чтения меньше than300ms (цикл обновления decibel модуля), модуль будет ждать значение decibel для завершения операции перед возвратом пакета данных.
